Baffle Acustico EasySnap Great con Design Textures

Il Baffle Acustico EasySnap Great Extra Pattern è il baffle a soffitto EasySnap Great con lamelle in feltro PET stampato: stessa costruzione e stesse misure della versione tinta unita, superficie con fantasia. Il modulo misura 1200 x 1200 mm ed è alto 202 mm, porta sei lamelle alte 165 mm e larghe 50 mm con 150 mm di spazio libero fra l’una e l’altra, e copre 1,44 m² di soffitto. Le stampe a listino sono 24, di cui 12 effetto legno. Serve a chi deve ridurre il riverbero e migliorare l’intelligibilità del parlato in open space, sale riunioni, hall, ristoranti e negozi, e allo stesso tempo vuole un soffitto con un carattere materico senza usare legno o pietra veri.

• Fonoassorbente in feltro PET
• Reazione al fuoco B-s1, d0
• Feltro PET riciclato e riciclabile
• VOC free
• Non ostruisce impianti e ventilazione
• Elemento decorativo a soffitto

Realizzazioni

Nelle immagini: aree lounge e attesa, uffici open space, sale riunioni, caffetterie e ristoranti, biblioteche e sale studio, hall direzionali e showroom, con i dettagli del profilo delle doghe e del sistema di sospensione.

Informazioni generali

I baffle acustici EasySnap Great Extra Pattern sono pannelli fonoassorbenti a soffitto di tipo modulare: ogni modulo copre 1,44 m² e si affianca agli altri per formare una griglia continua. Il produttore descrive il modello Great come quello con lamelle profonde e ampio spazio d’aria fra una lamella e l’altra, indicato per uffici che richiedono prestazioni acustiche più spinte mantenendo un soffitto leggero e visivamente aperto. Rispetto alla versione tinta unita cambia solo la superficie delle lamelle: binari, connettori, tappi e sospensione sono gli stessi.

Che cos’è la stampa Extra Pattern

È la stampa che DeFelt applica al feltro PET. Il catalogo la presenta così: il produttore offre stampe sui pannelli che imitano materiali come legno, pietra, marmo o altre texture. Sulla scheda del fornitore la famiglia è chiamata Extra Pattern Printed, con finitura a venatura descritta come realistica e pensata per interni sia moderni sia classici. Il listino del catalogo la indica nella colonna Extra Patterns.

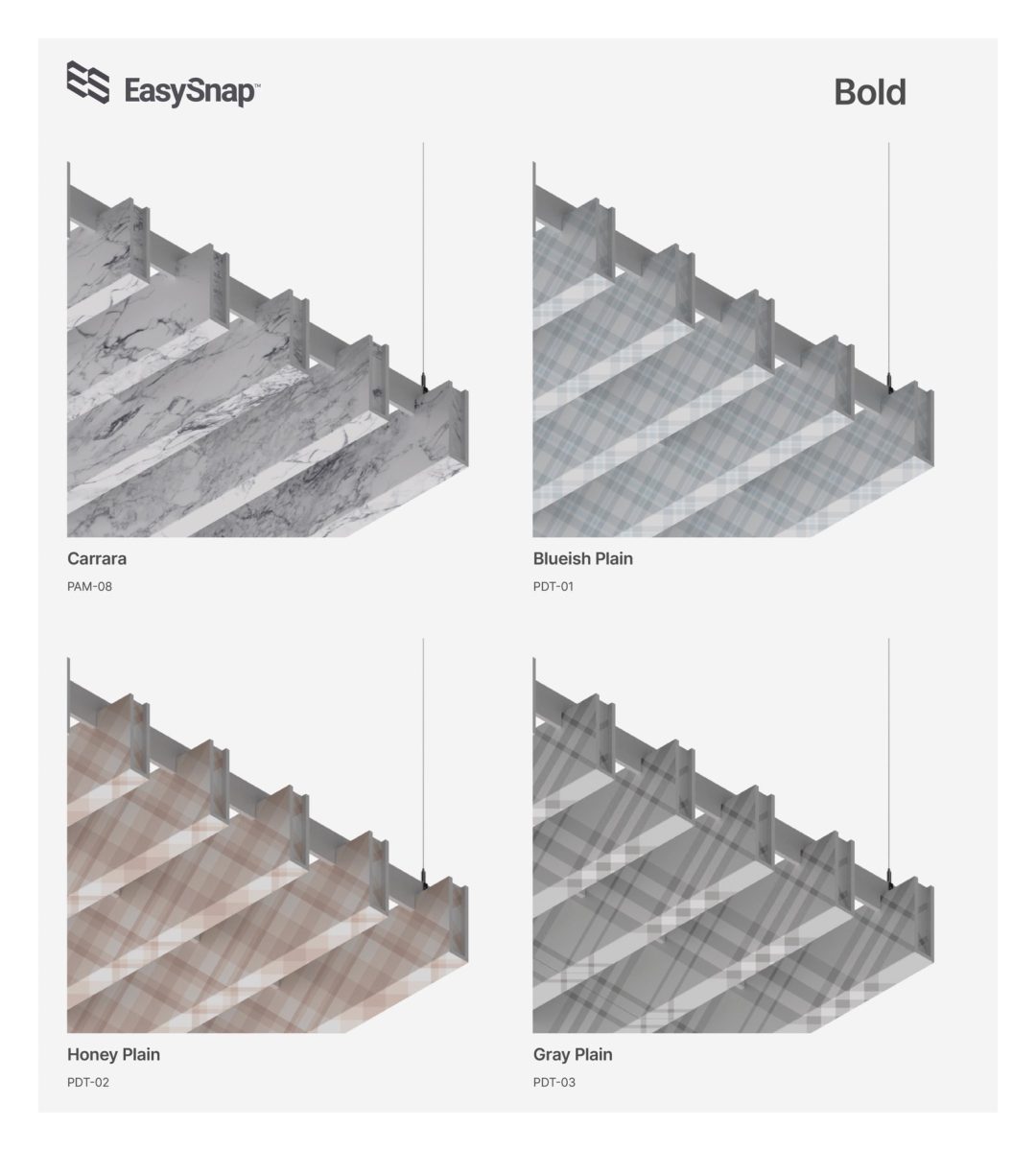

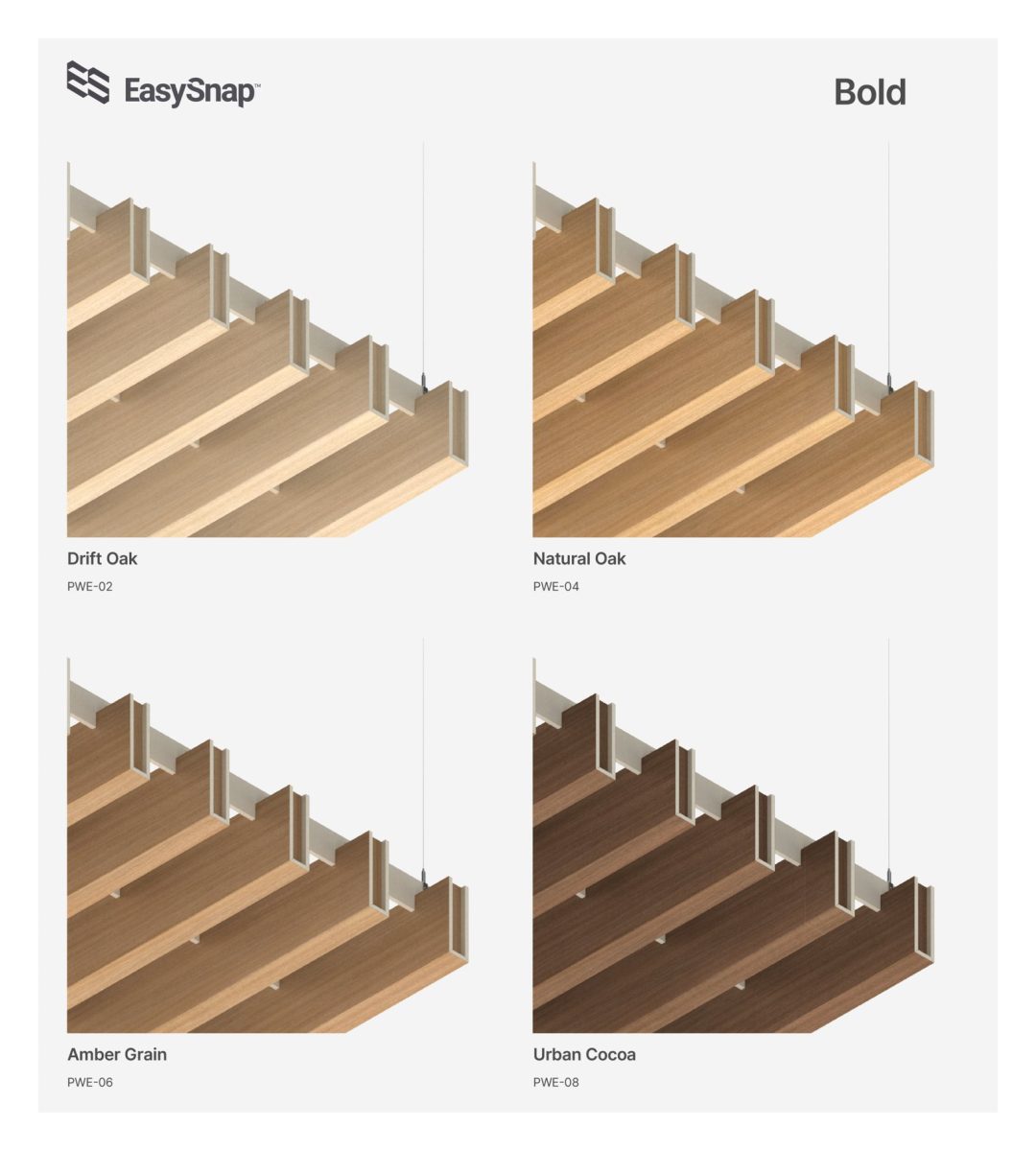

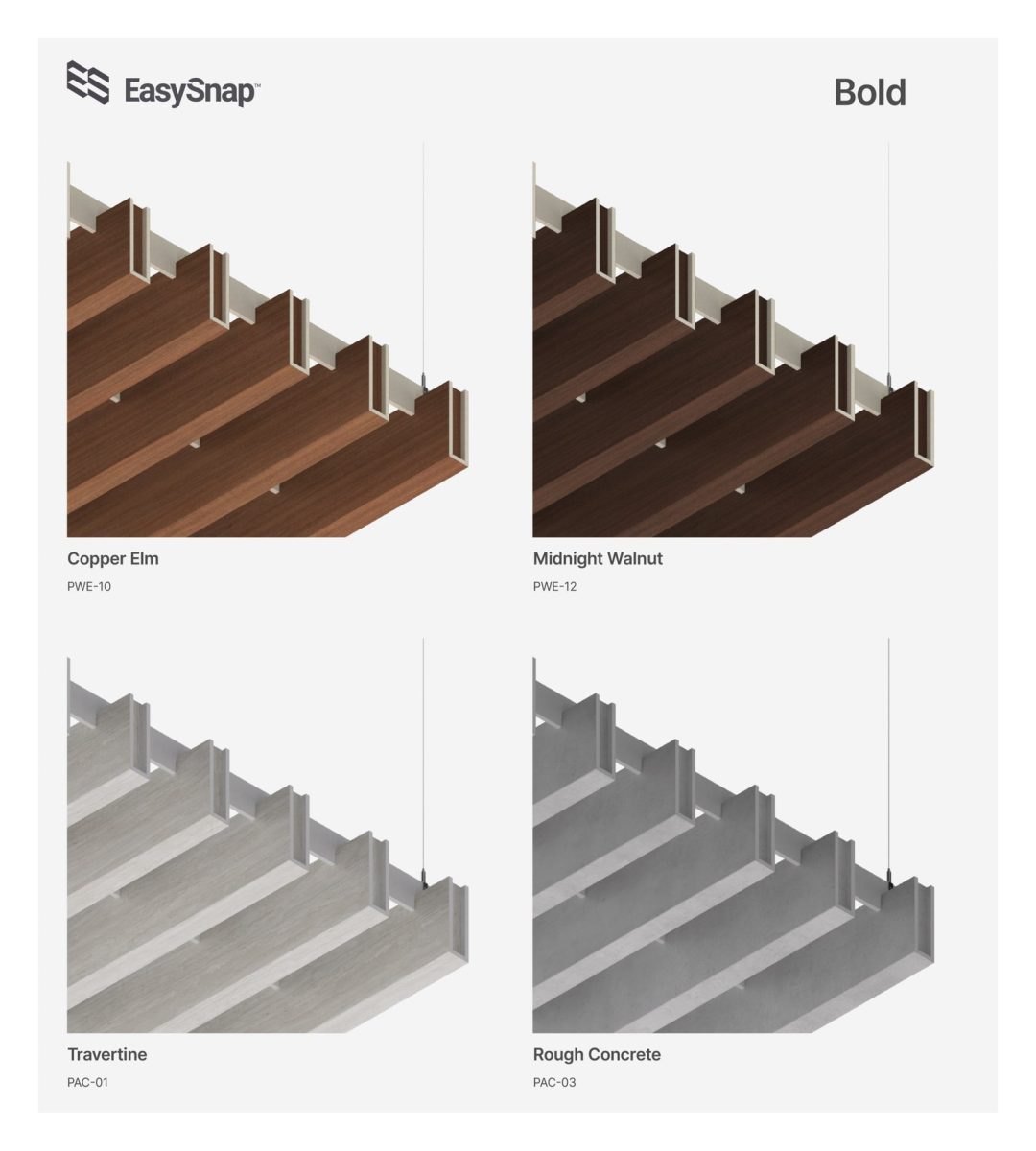

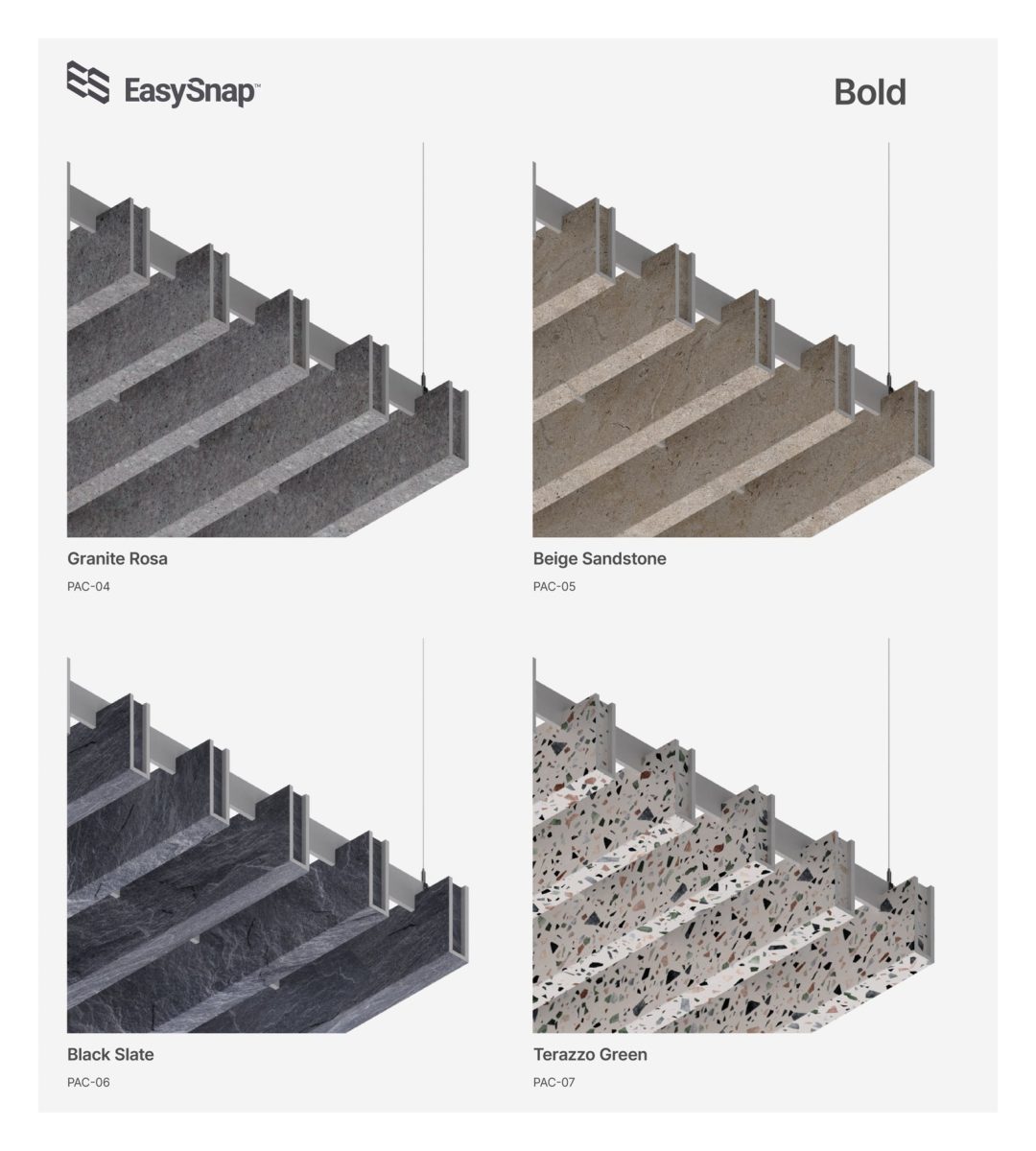

Le 24 stampe a listino

Le stampe disponibili per questo modello sono 24, divise in tre serie. WoodEcho, effetto legno, 12 stampe: PWE-01 Nordic Blonde, PWE-02 Drift Oak, PWE-03 Nordic Maple, PWE-04 Natural Oak, PWE-05 Sahara Oak, PWE-06 Amber Grain, PWE-07 Golden Harvest, PWE-08 Urban Cocoa, PWE-09 Tabacco Essence, PWE-10 Copper Elm, PWE-11 Cognac Oak, PWE-12 Midnight Walnut. ArchiCalm e AcousticMarble, effetto pietra, cemento e marmo, 9 stampe: PAC-01 Travertine, PAC-02 Concrete Smooth, PAC-03 Concrete Rough, PAC-04 Granite Rosa, PAC-05 Beige Sandstone, PAC-06 Black Slate, PAC-07 Terazzo Green, PAC-08 Terazzo Purple e la Carrara della serie PAM. DecoTones, tinte piatte, 3 stampe: PDT-01 Blueish Plain, PDT-02 Honey Plain, PDT-03 Gray Plain. Metà del listino, quindi, è effetto legno.

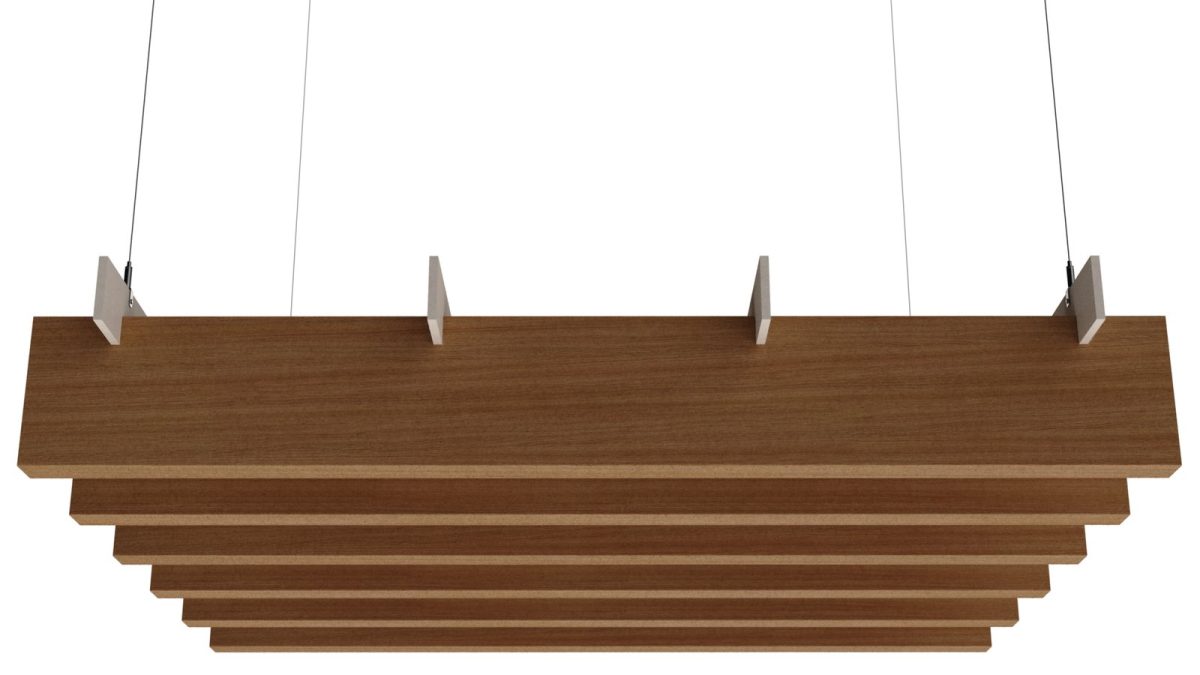

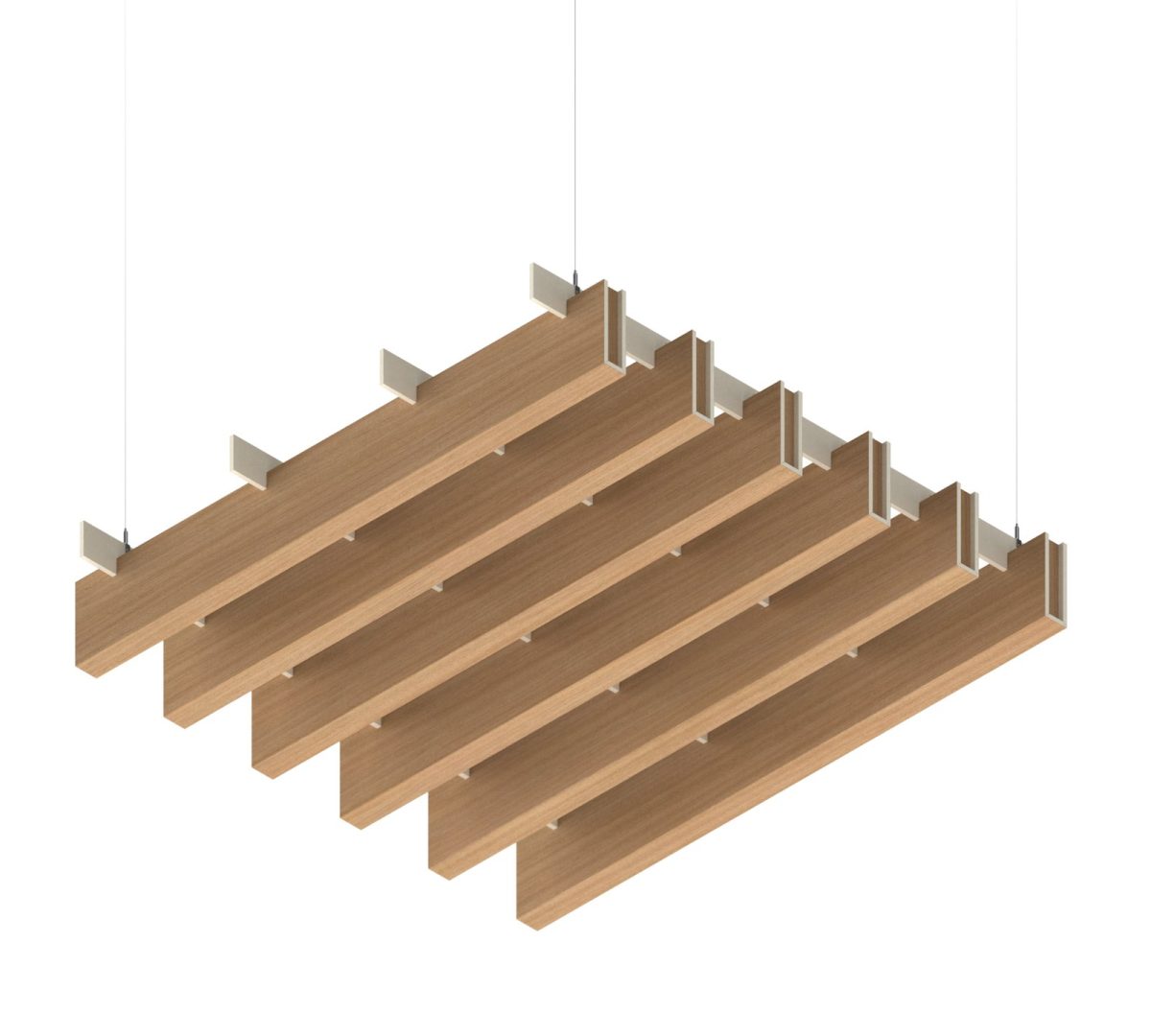

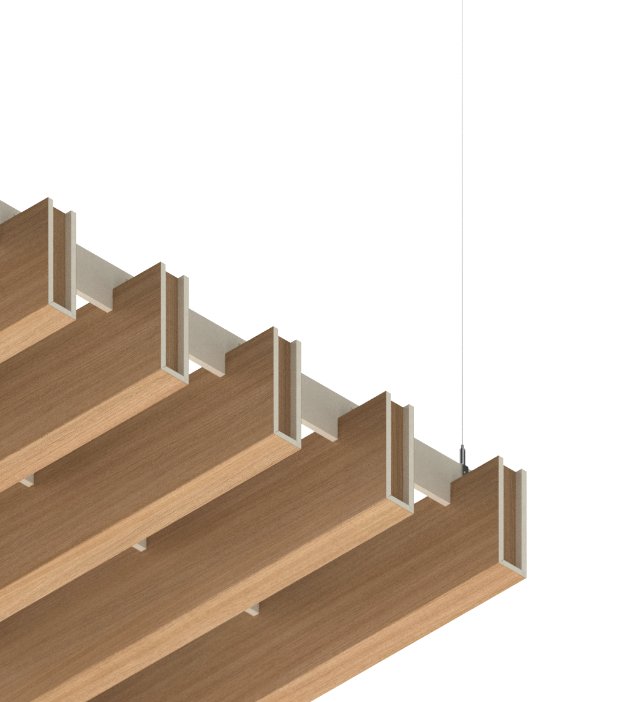

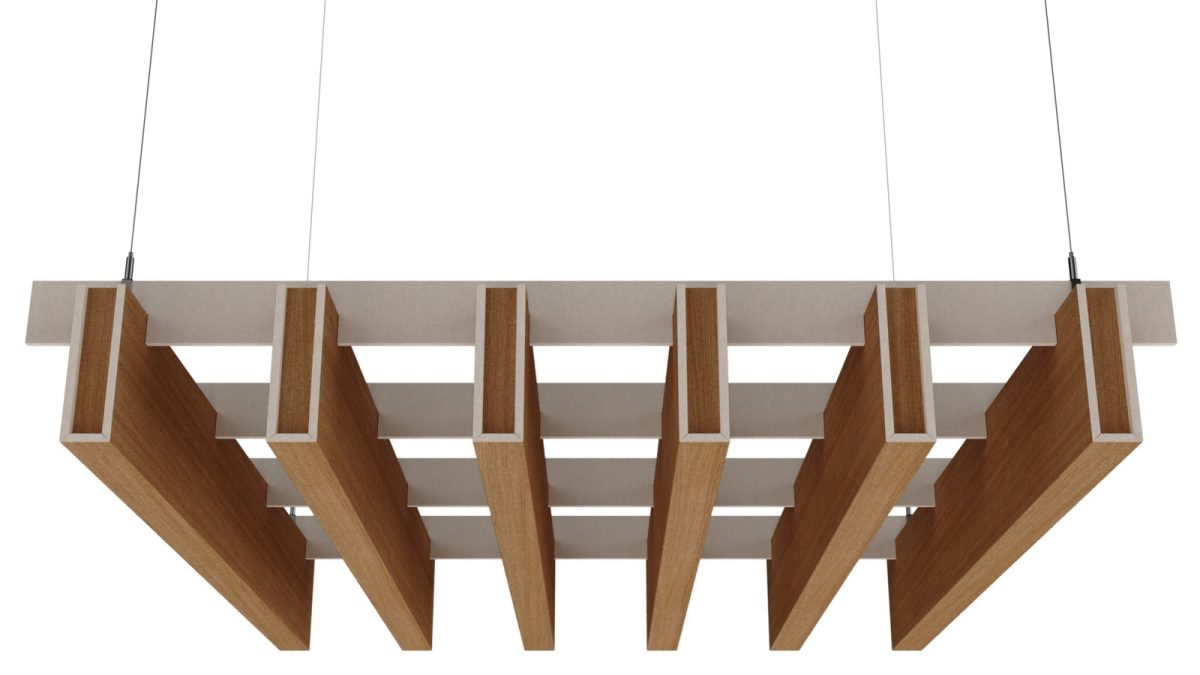

Come è fatto un modulo

Ogni modulo è un telaio di binari di montaggio su cui si innestano sei lamelle acustiche in feltro PET da 9 mm. Le lamelle sono lunghe 1200 mm, alte 165 mm e larghe 50 mm, con 150 mm di spazio libero fra l’una e l’altra. L’insieme forma un quadrato di 1200 x 1200 mm alto 202 mm. I punti di fissaggio a soffitto stanno su un rettangolo di 1020 x 1050 mm, secondo la data sheet DeFelt.

Il sistema di sospensione FeltLock

La sospensione FeltLock è inclusa nella confezione in finitura nichelata (4 pezzi, codice DF-XR142-9-N-SK) ed è composta da attacco a soffitto, cavo d’acciaio e morsetto. L’altezza si regola facendo scorrere il cavo nel morsetto, senza attrezzi: è così che si imposta il plenum d’aria fra baffle e soffitto. Il produttore indica la nichelatura come finitura base inclusa in ogni ordine e dichiara disponibili anche bianco, grigio e nero, da richiedere al rappresentante commerciale.

Materiale e sostenibilità

Il supporto è feltro 100% PET ottenuto da bottiglie di plastica riciclate, su cui viene applicata la stampa. È riciclabile e il produttore lo dichiara VOC free, sulla base di un’analisi US EPA 5021A:2003 eseguita in HS-GS-MS. La produzione è europea: DeFelt sp. z o.o. ha sede a Wrocław, in Polonia. Il catalogo indica 2 anni di garanzia.

Prestazioni acustiche

Il produttore descrive due condizioni di montaggio per il feltro PET da 9 mm (1900 g/m²). Montaggio diretto, senza intercapedine d’aria: assorbimento elevato alle medie e alte frequenze, prestazione limitata alle basse. Sospensione con plenum d’aria di 60-200 mm fra baffle e soffitto: assorbimento sensibilmente migliore alle basse e medie frequenze e prestazione elevata nella gamma della voce (500-2000 Hz). Nella stessa condizione, cioè con plenum d’aria di 60-200 mm, il produttore indica che il sistema può raggiungere un NRC stimato fino a 0,90-0,95, corrispondente alla classe A (αw ≥ 0,90), a seconda della configurazione e del set-up di prova. Il produttore precisa che questi valori derivano da prove e calcoli interni e che la prova ufficiale secondo EN ISO 354, con classificazione secondo EN ISO 11654, è in preparazione. Sono le stesse indicazioni pubblicate per la versione tinta unita: DeFelt non pubblica valori separati per il feltro stampato.

Modularità

I connettori inclusi nel set permettono di unire più moduli in una griglia continua: quelli dei binari estendono la struttura, quelli delle lamelle le mantengono allineate. La guida di installazione del produttore prevede per il Great sia l’unione in asse X sia quella in asse Z. Su richiesta DeFelt fornisce layout, spaziature, configurazioni di soffitto, misure fuori standard e stampe personalizzate.

Dati tecnici

Modello	EasySnap Great Extra Pattern, feltro PET stampato
Dimensioni del modulo	1200 x 1200 x 202 mm (120 x 120 cm, altezza 20,2 cm)
Copertura per confezione	1,44 m² (un modulo)
Ingombro dei punti di fissaggio a soffitto	1020 x 1050 mm (data sheet DeFelt)
Lamelle acustiche	6 per modulo; lunghezza 1200 mm, altezza 165 mm, larghezza 50 mm
Spazio fra le lamelle	150 mm (valore «lamellen spacing» del produttore, letto come luce netta)
Spessore del feltro	9 mm
Grammatura del feltro	1900 g/m²
Materiale	Feltro 100% PET ottenuto da bottiglie di plastica riciclate, con stampa decorativa; riciclabile
Stampe disponibili	24: 12 WoodEcho effetto legno (PWE-01…PWE-12), 8 ArchiCalm effetto pietra e cemento (PAC-01…PAC-08), 1 AcousticMarble Carrara (serie PAM), 3 DecoTones a tinta piatta (PDT-01…PDT-03)
Reazione al fuoco	Il produttore dichiara, secondo PN-EN 13501-1:2019-02, classe B-s1, d0 per i pannelli FR e classe C-s2, d0 per i pannelli non FR. Le varianti a listino di questo modello hanno codice articolo con suffisso FR.
Prestazioni acustiche	Con un plenum d’aria di 60-200 mm fra baffle e soffitto il produttore indica che il sistema può raggiungere un NRC stimato fino a 0,90-0,95, corrispondente alla classe A (αw ≥ 0,90), a seconda della configurazione e del set-up di prova. Valori da prove e calcoli interni del produttore; prova ufficiale EN ISO 354 con classificazione EN ISO 11654 dichiarata in preparazione. Il produttore non pubblica valori separati per il feltro stampato.
Contenuto della confezione	Lamelle acustiche e binari di montaggio, connettori per binari e lamelle, tappi terminali per le lamelle, sistema di sospensione FeltLock nichelato (4 pezzi, DF-XR142-9-N-SK)
Sistema di sospensione	FeltLock: attacco a soffitto, cavo d’acciaio, morsetto con regolazione dell’altezza senza attrezzi. Finitura nichelata inclusa in ogni ordine; bianco, grigio e nero disponibili su richiesta.
Emissioni VOC	Feltro dichiarato VOC free dal produttore. Analisi US EPA 5021A:2003 eseguita in HS-GS-MS: CAS 75-25-2 VOC 0,0001%; CAS 110-54-3 VOC 0,0005%; CAS 71-43-2 VOC 0,0005%
Formati standard del sistema EasySnap	120×120 cm, 60×120 cm, 60×60 cm; misure personalizzate su richiesta. Questa scheda riguarda il formato 120×120 cm.
Peso del modulo	Non dichiarato dal produttore
Origine	Prodotto in Europa (DeFelt sp. z o.o., Wrocław, Polonia)
Garanzia	2 anni, dichiarata dal produttore

Il produttore avverte che le tonalità dei feltri PET possono variare leggermente rispetto alle immagini e fra un lotto e l’altro, che il pannello ha un dritto e un rovescio e che il feltro può mostrare differenze di tono a seconda della direzione di posa: raccomanda di orientare tutti i pezzi nello stesso verso. Con le stampe a venatura la raccomandazione va seguita in modo sistematico, perché il disegno è direzionale.

Installazione

Il montaggio si svolge in due fasi: prima si assembla il modulo a terra, poi lo si sospende al soffitto. Il produttore raccomanda di lavorare sempre in due, perché si opera in quota e con attrezzi da foratura. Servono cacciavite, trapano, tronchese e strumenti di misura.

Assemblaggio del modulo

1. Apri la confezione e verifica la completezza del set. Prepara il piano di lavoro e gli attrezzi.
2. Estrai le lamelle e piegale nel punto di cerniera. Togli gli inserti di sicurezza dai fori e smaltiscili nella raccolta differenziata.
3. Decidi il verso della stampa prima di montare: con le venature direzionali tutte le lamelle vanno orientate allo stesso modo.
4. Innesta le lamelle nei binari di montaggio: comprimi la lamella nel punto in cui deve entrare nella feritoia del binario e ripeti l’operazione per tutte e sei.
5. Chiudi le estremità delle lamelle con i tappi terminali forniti nel set.
6. Se hai in programma di unire più moduli in una sezione più grande, togli i tappi dalle estremità dei binari per fare spazio ai connettori.
7. Monta il sistema di sospensione FeltLock: infila la staffa sul binario di montaggio, poi inserisci e serra il bullone.

Sospensione a soffitto

1. Segna i punti di installazione sul soffitto usando la data sheet del produttore per le distanze previste dal pattern scelto, poi fora secondo i tasselli previsti. Inserisci i tasselli e fissa gli attacchi a soffitto con i bulloni a espansione.
2. Inserisci il cavo d’acciaio nel morsetto e collegalo all’attacco a soffitto. Verifica che il cavo sia bloccato saldamente.
3. Solleva il baffle, fai passare i cavi d’acciaio negli elementi di aggancio del modulo e regola l’altezza facendo scorrere il cavo nel morsetto fino alla quota desiderata. Metti in bolla e taglia il cavo in eccesso.

Perché acquistarlo da MasAcoustics

Consulenza acustica gratuita. Prima di ordinare mandaci pianta, altezze, destinazione d’uso e materiali dell’ambiente: valutiamo insieme se i baffle a soffitto sono la risposta giusta al tuo problema di riverbero, e in quale quantità.

Assistenza sulla configurazione. Numero di moduli, passo della griglia, altezza di sospensione, scelta della stampa fra le 24 disponibili e verso di posa delle venature: sono decisioni che cambiano il risultato acustico e l’aspetto del soffitto. Le chiudiamo con te prima dell’ordine, non dopo.

Campioni prima di decidere. Una stampa effetto legno o effetto pietra a monitor non rende. Chiedici la tessera fisica della stampa che ti interessa e valutala alla distanza e con la luce dell’ambiente reale.

Esperienza dal 2005. MasAcoustics lavora sull’acustica degli ambienti dal 2005, su progetti che vanno dallo studio di registrazione all’ufficio open space.

Domande frequenti

Che differenza c’è fra la versione stampata e quella tinta unita?

Cambia solo la superficie delle lamelle: qui il feltro PET è stampato con una fantasia, nella versione base è tinta unita. Misure, numero di lamelle, sistema di binari, connettori, tappi e sospensione FeltLock sono gli stessi, e il produttore pubblica per entrambe le stesse indicazioni acustiche.

Quante stampe ci sono e quante sono effetto legno?

Le stampe a listino per questo modello sono 24. Dodici appartengono alla serie WoodEcho, cioè effetto legno (da PWE-01 a PWE-12); otto sono ArchiCalm effetto pietra e cemento (da PAC-01 a PAC-08); una è la Carrara della serie AcousticMarble; tre sono DecoTones a tinta piatta (da PDT-01 a PDT-03). Metà del listino è quindi effetto legno.

Sembra vero legno?

Il catalogo DeFelt parla di stampe che imitano materiali come legno, pietra, marmo o altre texture, e la pagina prodotto descrive la finitura a venatura come realistica. Resta feltro PET stampato, non legno: il modo corretto di valutarlo è sul campione fisico, alla distanza e con la luce dell’ambiente in cui verrà installato.

Quanti moduli servono per una sala riunioni o per un open space?

Non esiste un numero valido per tutti: dipende dal volume del locale, dall’altezza del soffitto, dai materiali già presenti (vetro, cartongesso, moquette, arredi) e dal risultato che vuoi ottenere. L’unico dato certo di partenza è che ogni modulo copre 1,44 m² di soffitto. Mandaci misure e destinazione d’uso e facciamo noi il calcolo, gratuitamente, prima dell’ordine.

La stampa cambia l’assorbimento acustico?

DeFelt non pubblica dati acustici separati per il feltro stampato: le indicazioni sono le stesse date per il Great in tinta unita, cioè plenum d’aria 60-200 mm, NRC stimato fino a 0,90-0,95 e classe A (αw ≥ 0,90), da prove e calcoli interni del produttore, con la prova ufficiale EN ISO 354 dichiarata in preparazione. Se il tuo capitolato chiede un valore certificato per la versione stampata, chiedicelo: lo domandiamo a DeFelt per iscritto.

Assorbono anche le basse frequenze?

Dipende dallo spazio d’aria che lasci fra il baffle e il soffitto. Con il feltro PET da 9 mm (1900 g/m²) il produttore descrive due situazioni: montaggio diretto senza intercapedine d’aria, con assorbimento elevato alle medie e alte frequenze e prestazione limitata alle basse; sospensione con plenum d’aria di 60-200 mm, con assorbimento sensibilmente migliore alle basse e medie frequenze e prestazione elevata nella gamma della voce (500-2000 Hz).

Si possono montare su un soffitto in cartongesso?

La procedura del produttore prevede foratura del soffitto, tasselli e bulloni a espansione: il fissaggio va dimensionato sul supporto reale. Il produttore non dichiara il peso del modulo né specifica i tasselli per i diversi tipi di soffitto. Su lastre in cartongesso serve ancorare alla struttura portante o usare fissaggi adatti al tipo di lastra. Se ci scrivi com’è fatto il tuo soffitto ti diciamo come procedere.

Sono ignifughi?

Il produttore dichiara la classificazione di reazione al fuoco secondo PN-EN 13501-1:2019-02: pannelli FR in classe B-s1, d0 e pannelli non FR in classe C-s2, d0. Le varianti a listino di questo modello hanno codice articolo con suffisso FR. Se il capitolato è vincolante, chiedici la dichiarazione del produttore prima dell’ordine: sui pannelli stampati è una verifica che vale la pena mettere per iscritto.

Le venature dei moduli affiancati si allineano?

Il produttore avverte che il feltro ha un dritto e un rovescio e può mostrare differenze di tono a seconda della direzione di posa, e raccomanda di orientare tutti i pezzi nello stesso verso. Con le stampe a venatura questo va deciso in fase di layout, non in cantiere: il verso della stampa si sceglie prima di innestare le lamelle nei binari.

Si possono unire più moduli fra loro?

Sì. Nel set sono compresi i connettori per i binari, che estendono la griglia con moduli aggiuntivi formando una struttura sospesa continua, e i connettori per le lamelle, che le tengono allineate. Per il Great la guida di installazione prevede l’unione sia in asse X sia in asse Z.

Cosa trovo nella confezione?

Lamelle acustiche e binari di montaggio, connettori per binari e lamelle, tappi terminali delle lamelle e il sistema di sospensione FeltLock in finitura nichelata (4 pezzi, DF-XR142-9-N-SK). Gli attrezzi restano a carico tuo: cacciavite, trapano, tronchese e strumenti di misura. Per il fissaggio a soffitto verifica che i tasselli previsti siano adatti al tuo tipo di supporto.

Si possono avere misure o stampe fuori listino?

I formati standard del sistema EasySnap sono 120×120 cm, 60×120 cm e 60×60 cm; questa scheda riguarda il formato 120×120 cm. Il produttore realizza su richiesta layout, spaziature, misure e stampe personalizzate: scrivici con i dati del progetto e chiediamo la fattibilità.
