Baffle Acustico EasySnap Great

Il Baffle Acustico EasySnap Great è un pannello fonoassorbente da sospendere a soffitto, formato da lamelle verticali in feltro PET innestate su binari di montaggio e appese con cavi d’acciaio. Il modulo misura 1200 x 1200 mm ed è alto 202 mm; porta sei lamelle lunghe 1200 mm, alte 165 mm e larghe 50 mm, con 150 mm di spazio libero fra una lamella e l’altra. Serve a chi deve ridurre il riverbero e recuperare intelligibilità del parlato in open space, sale riunioni, aule, ristoranti, hall e negozi: si interviene sul soffitto, senza cambiare pavimento e arredi. Il baffle resta staccato dal soffitto, con un plenum d’aria che si regola in opera.

• Fonoassorbente in feltro PET
• Reazione al fuoco B-s1, d0
• Feltro PET riciclato e riciclabile
• VOC free
• Non ostruisce impianti e ventilazione
• Elemento decorativo a soffitto

Realizzazioni

Nelle immagini: aree lounge e attesa, uffici open space, sale riunioni, caffetterie e ristoranti, biblioteche e sale studio, hall direzionali e showroom, con i dettagli del profilo delle doghe e del sistema di sospensione.

Informazioni generali

I baffle acustici EasySnap Great sono pannelli fonoassorbenti a soffitto di tipo modulare: ogni modulo copre 1,44 m² e si affianca agli altri per formare una griglia continua. Il produttore lo descrive come il modello con lamelle profonde e un ampio spazio d’aria fra una lamella e l’altra, indicato per uffici che richiedono prestazioni acustiche più spinte mantenendo un soffitto leggero e visivamente aperto. Gli ambienti indicati da DeFelt sono uffici e open space, sale conferenze, strutture scolastiche, ristorazione e ospitalità, retail e spazi commerciali, edifici pubblici. Il produttore sottolinea che il sistema migliora l’acustica della stanza senza intervenire su arredi e pavimentazione.

Come è fatto un modulo

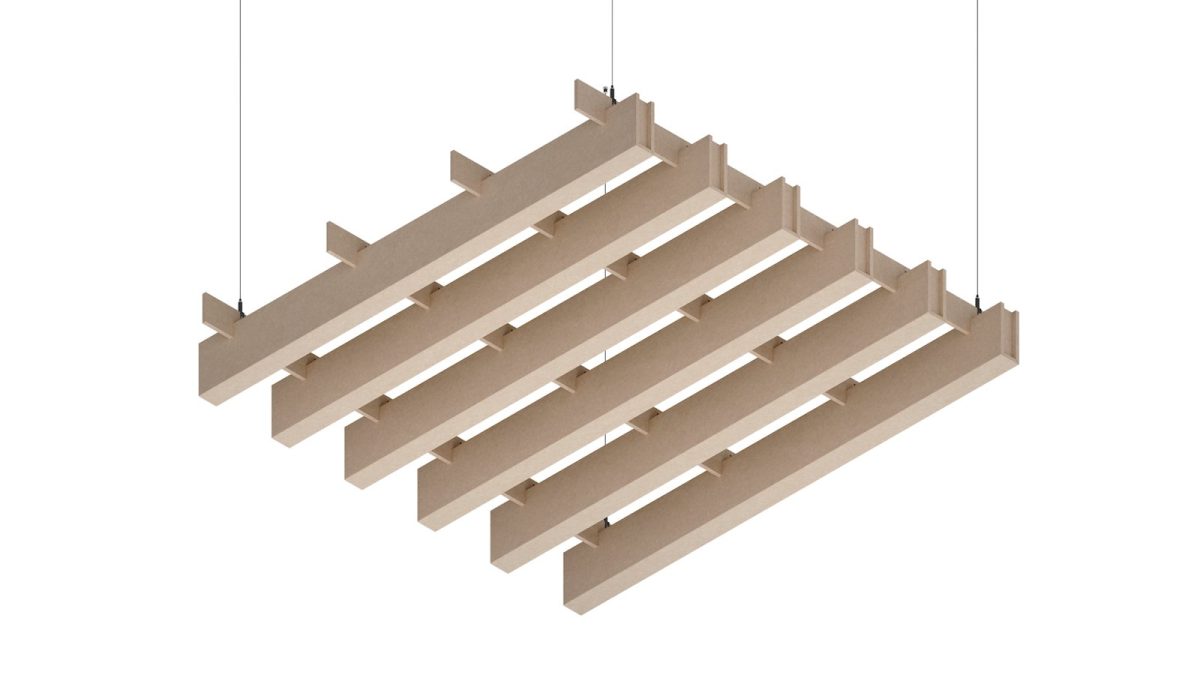

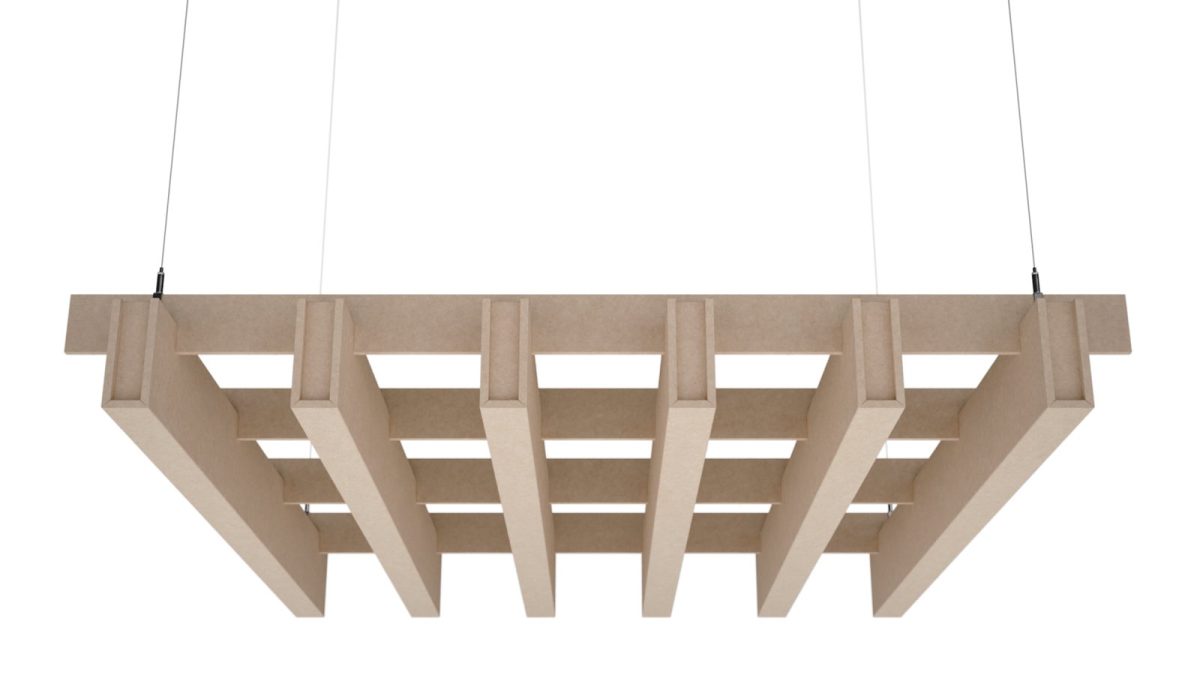

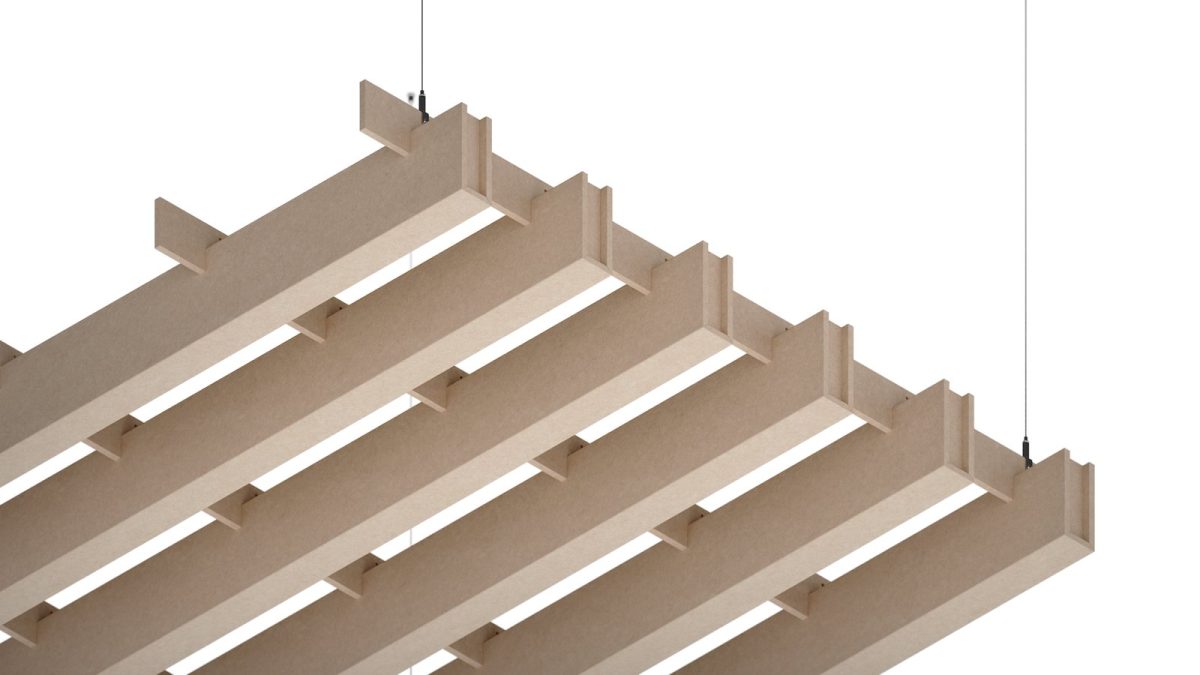

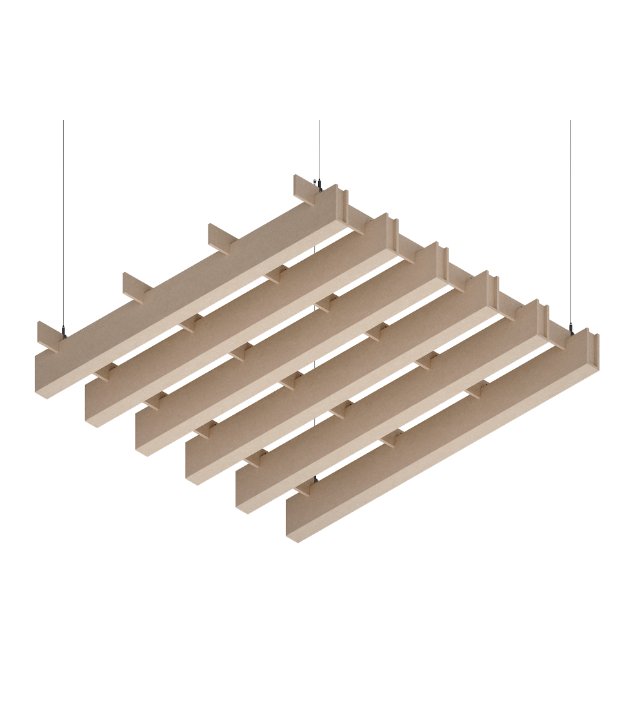

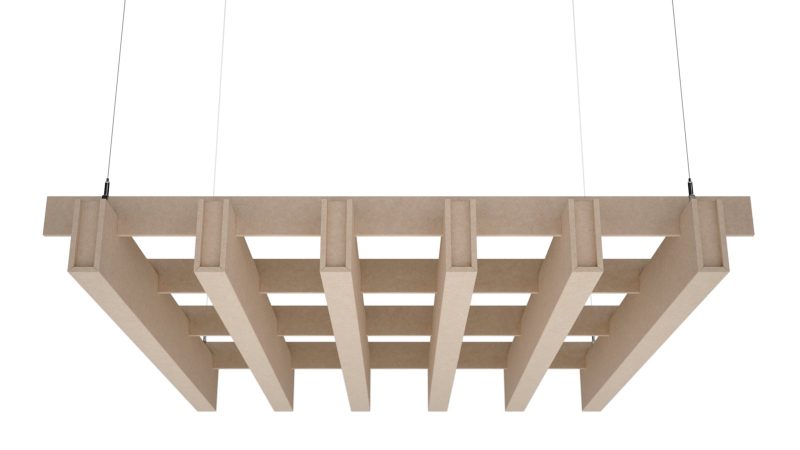

Ogni modulo è un telaio di binari di montaggio su cui si innestano sei lamelle acustiche in feltro PET da 9 mm. Le lamelle sono lunghe 1200 mm, alte 165 mm e larghe 50 mm, con 150 mm di spazio libero fra l’una e l’altra. L’insieme forma un quadrato di 1200 x 1200 mm alto 202 mm. I punti di fissaggio a soffitto stanno su un rettangolo di 1020 x 1050 mm: è il dato della data sheet DeFelt e serve per tracciare i fori prima di forare.

Il sistema di sospensione FeltLock

La sospensione FeltLock è inclusa nella confezione in finitura nichelata (4 pezzi, codice DF-XR142-9-N-SK) ed è composta da attacco a soffitto, cavo d’acciaio e morsetto. L’altezza si regola facendo scorrere il cavo nel morsetto, senza attrezzi: è così che si imposta il plenum d’aria fra baffle e soffitto. Il produttore indica la nichelatura come finitura base inclusa in ogni ordine e dichiara disponibili anche le finiture bianco, grigio e nero, da richiedere al rappresentante commerciale.

I 31 colori del feltro tinta unita

Questa versione monta feltro PET tinta unita. I colori ordinabili sono 31, dalla cartella DeFelt: DF-01 Common White, DF-02 Pure Milk, DF-03 Coconut White, DF-04 Dark Jute, DF-05 Creamy Honey, DF-06 Zara Beige, DF-07 Cotton Grey, DF-08 Koala Grey, DF-09 Smoke Grey, DF-10 Maestro Grey, DF-11 Moon Grey, DF-12 Dark Truffle Grey, DF-13 Nardo Grey, DF-14 Intense Grey, DF-15 Graphite Black, DF-16, DF-18 Powder Blue, DF-19 Baby Bean, DF-24 Grey Olive Green, DF-30 Night Blue, DF-31 Jungle Green, DF-32 Denim Blue, DF-52 Autumn Orange, DF-53 Biscotti Yellow, DF-57 Peanut Brown, DF-58 Cocoa Powder, DF-59 Rust Brown, DF-69 Sand Grey, DF-70 Moss Green, DF-71 Matte Green, DF-72 Royal Blue. Il DF-16 è ordinabile ma non compare nella tavola colori del catalogo e non ha un nome pubblicato: se ti interessa, chiedici il campione. Dello stesso modello Great esistono anche la versione con feltro stampato (Extra Pattern) e la versione TwinFelt in feltro accoppiato bicolore.

Materiale e sostenibilità

Il materiale è feltro 100% PET ottenuto da bottiglie di plastica riciclate. È riciclabile e il produttore lo dichiara VOC free, sulla base di un’analisi US EPA 5021A:2003 eseguita in HS-GS-MS. La produzione è europea: DeFelt sp. z o.o. ha sede a Wrocław, in Polonia. Il catalogo indica 2 anni di garanzia.

Prestazioni acustiche

Il produttore descrive due condizioni di montaggio per il feltro PET da 9 mm (1900 g/m²). Montaggio diretto, senza intercapedine d’aria: assorbimento elevato alle medie e alte frequenze, prestazione limitata alle basse. Sospensione con plenum d’aria di 60-200 mm fra baffle e soffitto: assorbimento sensibilmente migliore alle basse e medie frequenze e prestazione elevata nella gamma della voce (500-2000 Hz). Nella stessa condizione, cioè con plenum d’aria di 60-200 mm, il produttore indica che il sistema può raggiungere un NRC stimato fino a 0,90-0,95, corrispondente alla classe A (αw ≥ 0,90), a seconda della configurazione e del set-up di prova. Il produttore precisa che questi valori derivano da prove e calcoli interni e che la prova ufficiale secondo EN ISO 354, con classificazione secondo EN ISO 11654, è in preparazione.

Modularità

I connettori per binari e per lamelle sono compresi nel set e permettono di unire più moduli in una griglia continua: i connettori dei binari estendono la struttura sospesa, quelli delle lamelle mantengono le lamelle allineate su tutta la lunghezza del soffitto. La guida di installazione del produttore prevede per il Great sia l’unione in asse X sia quella in asse Z. Su richiesta DeFelt fornisce layout, spaziature, configurazioni di soffitto e misure fuori standard.

Dati tecnici

Modello	EasySnap Great, feltro PET tinta unita
Dimensioni del modulo	1200 x 1200 x 202 mm (120 x 120 cm, altezza 20,2 cm)
Copertura per confezione	1,44 m² (un modulo)
Ingombro dei punti di fissaggio a soffitto	1020 x 1050 mm (data sheet DeFelt)
Lamelle acustiche	6 per modulo; lunghezza 1200 mm, altezza 165 mm, larghezza 50 mm
Spazio fra le lamelle	150 mm (valore «lamellen spacing» del produttore, letto come luce netta)
Spessore del feltro	9 mm
Grammatura del feltro	1900 g/m²
Materiale	Feltro 100% PET ottenuto da bottiglie di plastica riciclate; riciclabile
Reazione al fuoco	Il produttore dichiara, secondo PN-EN 13501-1:2019-02, classe B-s1, d0 per i pannelli FR e classe C-s2, d0 per i pannelli non FR. Le varianti a listino di questo modello hanno codice articolo con suffisso FR.
Prestazioni acustiche	Con un plenum d’aria di 60-200 mm fra baffle e soffitto il produttore indica che il sistema può raggiungere un NRC stimato fino a 0,90-0,95, corrispondente alla classe A (αw ≥ 0,90), a seconda della configurazione e del set-up di prova. Valori da prove e calcoli interni del produttore; prova ufficiale EN ISO 354 con classificazione EN ISO 11654 dichiarata in preparazione.
Colori	31 colori di feltro PET tinta unita (codici da DF-01 a DF-72, non consecutivi); feltro stampato e versione bicolore TwinFelt disponibili a parte, colori personalizzati su richiesta

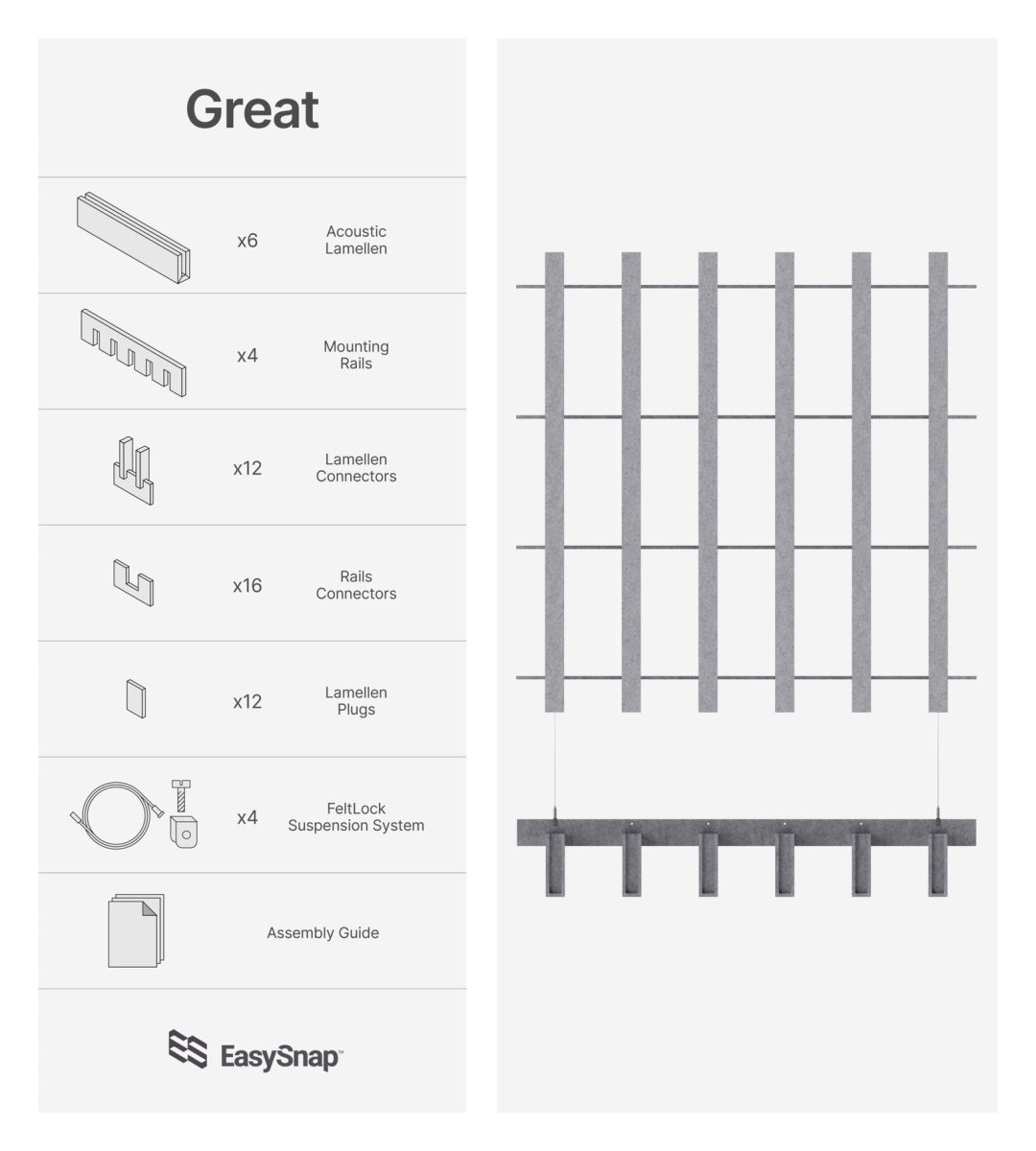

Contenuto della confezione	Lamelle acustiche e binari di montaggio, connettori per binari e lamelle, tappi terminali per le lamelle, sistema di sospensione FeltLock nichelato (4 pezzi, DF-XR142-9-N-SK)
Sistema di sospensione	FeltLock: attacco a soffitto, cavo d’acciaio, morsetto con regolazione dell’altezza senza attrezzi. Finitura nichelata inclusa in ogni ordine; bianco, grigio e nero disponibili su richiesta.
Emissioni VOC	Feltro dichiarato VOC free dal produttore. Analisi US EPA 5021A:2003 eseguita in HS-GS-MS: CAS 75-25-2 VOC 0,0001%; CAS 110-54-3 VOC 0,0005%; CAS 71-43-2 VOC 0,0005%
Formati standard del sistema EasySnap	120×120 cm, 60×120 cm, 60×60 cm; misure personalizzate su richiesta. Questa scheda riguarda il formato 120×120 cm.
Peso del modulo	Non dichiarato dal produttore
Origine	Prodotto in Europa (DeFelt sp. z o.o., Wrocław, Polonia)
Garanzia	2 anni, dichiarata dal produttore

Il produttore avverte che il feltro PET ha un dritto e un rovescio e che può mostrare differenze di tonalità a seconda della direzione di posa e del lotto di produzione: raccomanda di orientare tutti i pezzi nello stesso verso. È un’indicazione che pesa soprattutto sulle installazioni estese.

Installazione

Il montaggio si svolge in due fasi: prima si assembla il modulo a terra, poi lo si sospende al soffitto. Il produttore raccomanda di lavorare sempre in due, perché si opera in quota e con attrezzi da foratura. Servono cacciavite, trapano, tronchese e strumenti di misura.

Assemblaggio del modulo

1. Apri la confezione e verifica la completezza del set. Prepara il piano di lavoro e gli attrezzi.
2. Estrai le lamelle e piegale nel punto di cerniera. Togli gli inserti di sicurezza dai fori e smaltiscili nella raccolta differenziata.
3. Innesta le lamelle nei binari di montaggio: comprimi la lamella nel punto in cui deve entrare nella feritoia del binario e ripeti l’operazione per tutte e sei.
4. Chiudi le estremità delle lamelle con i tappi terminali forniti nel set.
5. Se hai in programma di unire più moduli in una sezione più grande, togli i tappi dalle estremità dei binari per fare spazio ai connettori.
6. Monta il sistema di sospensione FeltLock: infila la staffa sul binario di montaggio, poi inserisci e serra il bullone.

Sospensione a soffitto

1. Segna i punti di installazione sul soffitto usando la data sheet del produttore per le distanze previste dal pattern scelto, poi fora secondo i tasselli previsti. Inserisci i tasselli e fissa gli attacchi a soffitto con i bulloni a espansione.
2. Inserisci il cavo d’acciaio nel morsetto e collegalo all’attacco a soffitto. Verifica che il cavo sia bloccato saldamente.
3. Solleva il baffle, fai passare i cavi d’acciaio negli elementi di aggancio del modulo e regola l’altezza facendo scorrere il cavo nel morsetto fino alla quota desiderata. Metti in bolla e taglia il cavo in eccesso.

Perché acquistarlo da MasAcoustics

Consulenza acustica gratuita. Prima di ordinare mandaci pianta, altezze, destinazione d’uso e materiali dell’ambiente: valutiamo insieme se i baffle a soffitto sono la risposta giusta al tuo problema di riverbero, e in quale quantità.

Assistenza sulla configurazione. Numero di moduli, passo della griglia, altezza di sospensione, scelta del colore fra i 31 disponibili, eventuali misure fuori standard: sono decisioni che cambiano il risultato acustico e l’aspetto del soffitto. Le chiudiamo con te prima dell’ordine, non dopo.

Campioni prima di decidere. La resa del feltro a monitor non è affidabile, e il produttore stesso segnala variazioni di tono fra un lotto e l’altro. Chiedici la tessera fisica del colore che ti interessa e scegli sul campione.

Esperienza dal 2005. MasAcoustics lavora sull’acustica degli ambienti dal 2005, su progetti che vanno dallo studio di registrazione all’ufficio open space.

Domande frequenti

Che cos’è un baffle acustico?

È un elemento fonoassorbente sospeso al soffitto e staccato da esso, quindi esposto all’aria su entrambi i lati. EasySnap è un sistema di baffle in feltro PET pensato per soffitti sospesi: secondo il produttore migliora l’assorbimento acustico e allo stesso tempo diventa un elemento architettonico del soffitto.

Quanti moduli servono per una sala riunioni o per un open space?

Non esiste un numero valido per tutti: dipende dal volume del locale, dall’altezza del soffitto, dai materiali già presenti (vetro, cartongesso, moquette, arredi) e dal risultato che vuoi ottenere. L’unico dato certo di partenza è che ogni modulo EasySnap Great copre 1,44 m² di soffitto. Per il resto serve un calcolo sull’ambiente reale: mandaci misure e destinazione d’uso e lo facciamo noi, gratuitamente, prima dell’ordine.

Quante lamelle ci sono in un modulo?

Sei. Sono lunghe 1200 mm, alte 165 mm e larghe 50 mm, con 150 mm di spazio libero fra una lamella e l’altra; l’insieme occupa i 1200 mm di lato del modulo.

Assorbono anche le basse frequenze?

Dipende dallo spazio d’aria che lasci fra il baffle e il soffitto. Con il feltro PET da 9 mm (1900 g/m²) il produttore descrive due situazioni: montaggio diretto senza intercapedine d’aria, con assorbimento elevato alle medie e alte frequenze e prestazione limitata alle basse; sospensione con plenum d’aria di 60-200 mm, con assorbimento sensibilmente migliore alle basse e medie frequenze e prestazione elevata nella gamma della voce (500-2000 Hz).

Quanto spazio devo lasciare fra il baffle e il soffitto?

Il produttore indica come riferimento un plenum d’aria di 60-200 mm: è la condizione a cui si riferiscono i dati di assorbimento dichiarati. Il sistema FeltLock consente di regolare l’altezza facendo scorrere il cavo nel morsetto, quindi la quota si aggiusta in opera.

Si possono montare su un soffitto in cartongesso?

La procedura del produttore prevede foratura del soffitto, tasselli e bulloni a espansione: il fissaggio va quindi dimensionato sul supporto reale. Il produttore non dichiara il peso del modulo né specifica i tasselli per i diversi tipi di soffitto. Su lastre in cartongesso serve ancorare alla struttura portante o usare fissaggi adatti al tipo di lastra. Se ci scrivi com’è fatto il tuo soffitto ti diciamo come procedere.

Che differenza c’è fra EasySnap Great e gli altri modelli della gamma?

Cambiano l’altezza del modulo, le dimensioni delle lamelle, il loro numero e lo spazio fra una lamella e l’altra. Il Great ha modulo alto 202 mm e sei lamelle alte 165 mm e larghe 50 mm, con 150 mm di spazio libero. Il Light, per confronto, ha modulo alto 175 mm e otto lamelle alte 137 mm e larghe 25 mm, con 125 mm di spazio libero; il Medium ha modulo alto 225 mm e sei lamelle alte 187 mm e larghe 25 mm, con 175 mm di spazio libero. A parità di superficie coperta cambiano l’ingombro visivo a soffitto e il disegno delle doghe acustiche.

Sono ignifughi?

Il produttore dichiara la classificazione di reazione al fuoco secondo PN-EN 13501-1:2019-02: pannelli FR in classe B-s1, d0 e pannelli non FR in classe C-s2, d0. Le varianti a listino di questo modello hanno codice articolo con suffisso FR. Verifica sempre quale classe richiede il capitolato del tuo progetto e chiedici la dichiarazione del produttore prima dell’ordine.

Di che materiale sono fatti? Sono riciclabili?

Feltro 100% PET ottenuto da bottiglie di plastica riciclate. Il materiale è riciclabile e il produttore lo dichiara VOC free, sulla base di un’analisi US EPA 5021A:2003 eseguita in HS-GS-MS.

Si possono unire più moduli fra loro?

Sì. Nel set sono compresi i connettori per i binari, che estendono la griglia con moduli aggiuntivi formando una struttura sospesa continua, e i connettori per le lamelle, che le tengono allineate su tutta la lunghezza. Per il Great la guida di installazione prevede l’unione sia in asse X sia in asse Z.

Cosa trovo nella confezione? Serve comprare altro per montarli?

La confezione contiene le lamelle acustiche con i binari di montaggio, i connettori per binari e lamelle, i tappi terminali delle lamelle e il sistema di sospensione FeltLock in finitura nichelata (4 pezzi, DF-XR142-9-N-SK). Gli attrezzi restano a carico tuo: cacciavite, trapano, tronchese e strumenti di misura. Per il fissaggio a soffitto verifica che i tasselli previsti siano adatti al tuo tipo di supporto; su cartongesso o supporti particolari possono servirne di specifici.

Il colore che ricevo è identico a quello che vedo a schermo?

Non necessariamente. Il produttore avverte che le tonalità del feltro PET possono variare leggermente rispetto alle immagini e fra un lotto di produzione e l’altro, e che il feltro ha un dritto e un rovescio con possibili differenze di tono in base alla direzione di posa. Per una scelta cromatica vincolante conviene partire dal campione fisico: chiedicelo prima dell’ordine.

Si possono avere misure diverse da 120×120 cm?

I formati standard del sistema EasySnap sono 120×120 cm, 60×120 cm e 60×60 cm; questa scheda riguarda il formato 120×120 cm. Misure fuori standard, layout e spaziature su misura sono possibili su richiesta del progetto.
