Baffle Acustico EasySnap High con Twin Felt

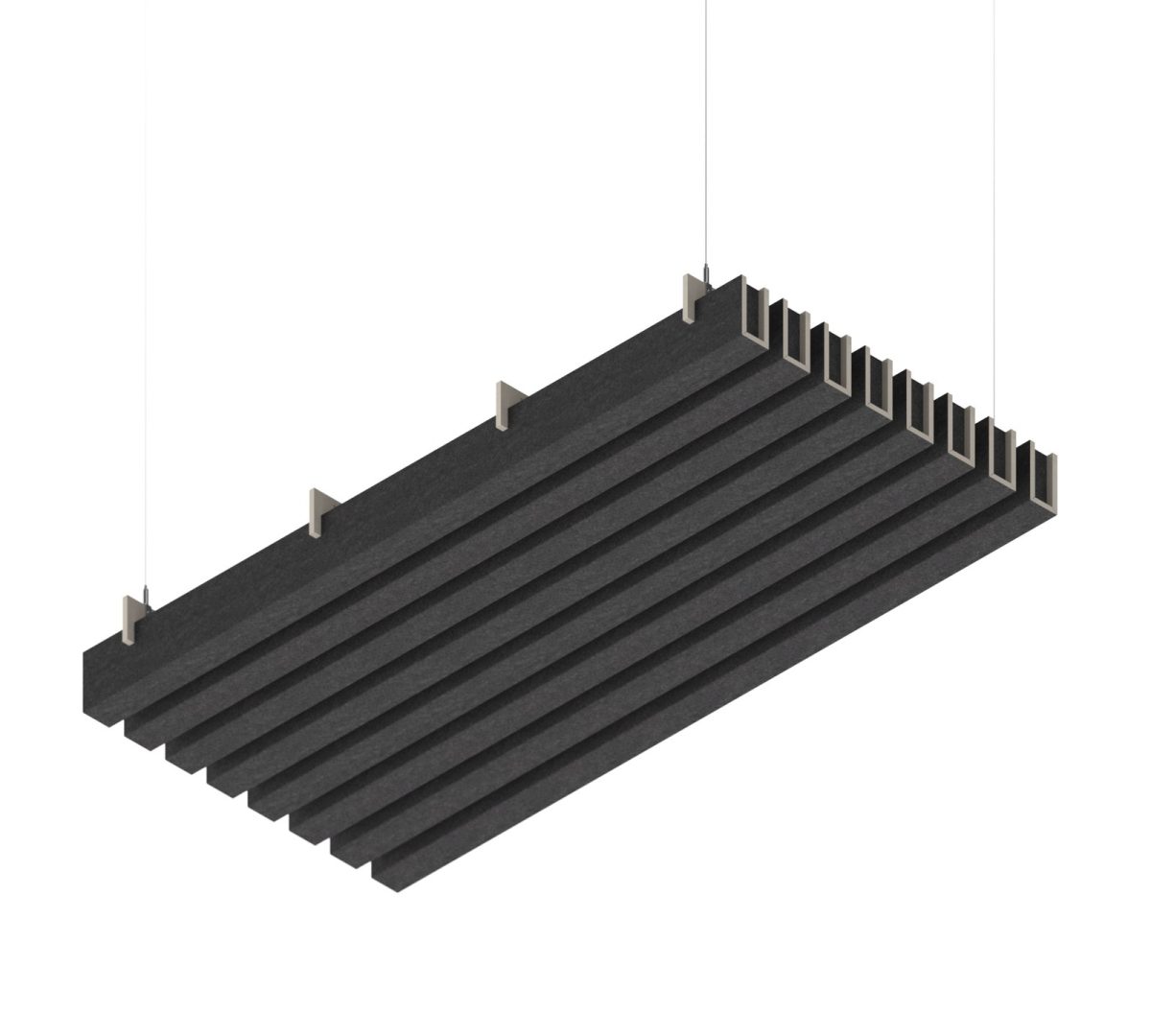

EasySnap High con Twin Felt è la versione in feltro accoppiato bicolore del baffle acustico a soffitto EasySnap High: stesso modulo da 1200 x 600 mm alto 135 mm, stesse lamelle in feltro PET da 9 mm alte 95 mm e larghe 50 mm distanziate di 25 mm, ma realizzate con due strati di feltro di colore diverso laminati insieme. Gli abbinamenti a listino sono tre. Serve a chi deve ridurre il riverbero e recuperare intelligibilità del parlato in un open space, in una sala riunioni, in un ristorante o in una hall, e vuole un soffitto a doghe acustiche giocato su due tonalità invece che su una.

• Fonoassorbente in feltro PET
• Reazione al fuoco B-s1, d0
• Feltro PET riciclato e riciclabile
• VOC free
• Non ostruisce impianti e ventilazione
• Elemento decorativo a soffitto

Realizzazioni

Nelle immagini: aree lounge e attesa, uffici open space, sale riunioni, caffetterie e ristoranti, biblioteche e sale studio, hall direzionali e showroom, con i dettagli del profilo delle doghe e del sistema di sospensione.

Informazioni generali

La geometria è quella del sistema EasySnap: modulo rettangolare da 120 x 60 cm, lamelle innestate su binari, sospensione a cavi. Da lì si compongono fasce, isole o griglie estese. Il produttore indica come campi d’impiego uffici e open space, sale conferenze, spazi per la formazione, ristorazione e hotel, retail ed edifici pubblici: ambienti dove la riduzione del rumore e l’intelligibilità del parlato sono requisiti concreti, e dove il soffitto è anche una superficie di progetto.

Il materiale è feltro 100% PET ottenuto da bottiglie di plastica riciclate. Il feltro PET è riciclabile e il produttore lo dichiara VOC free, sulla base di un’analisi US EPA 5021A:2003 eseguita in HS-GS-MS. Come sottolinea il produttore, si interviene sul soffitto senza modificare arredi o pavimenti esistenti.

Che cos’è il Twin Felt

Il Twin Felt è feltro accoppiato bicolore: due strati di feltro di colore diverso laminati insieme a formare un unico pannello a doppio strato. Il produttore lo descrive come una tecnologia che permette di accoppiare al feltro un secondo materiale, ampliando le possibilità d’uso in interni; il titolo della pagina di questo prodotto parla di feltro PET a doppio strato laminato. Ogni abbinamento è identificato da due codici: il codice DF del feltro PET e il codice TF del secondo strato. Per il modello High sono a listino tre combinazioni: DF-04 Dark Jute con TF-31, DF-06 Zara Beige con TF-34, DF-71 Matte Green con TF-33. I codici TF compaiono nelle fonti solo come sigla dell’abbinamento, senza nome commerciale.

Come è fatto un modulo

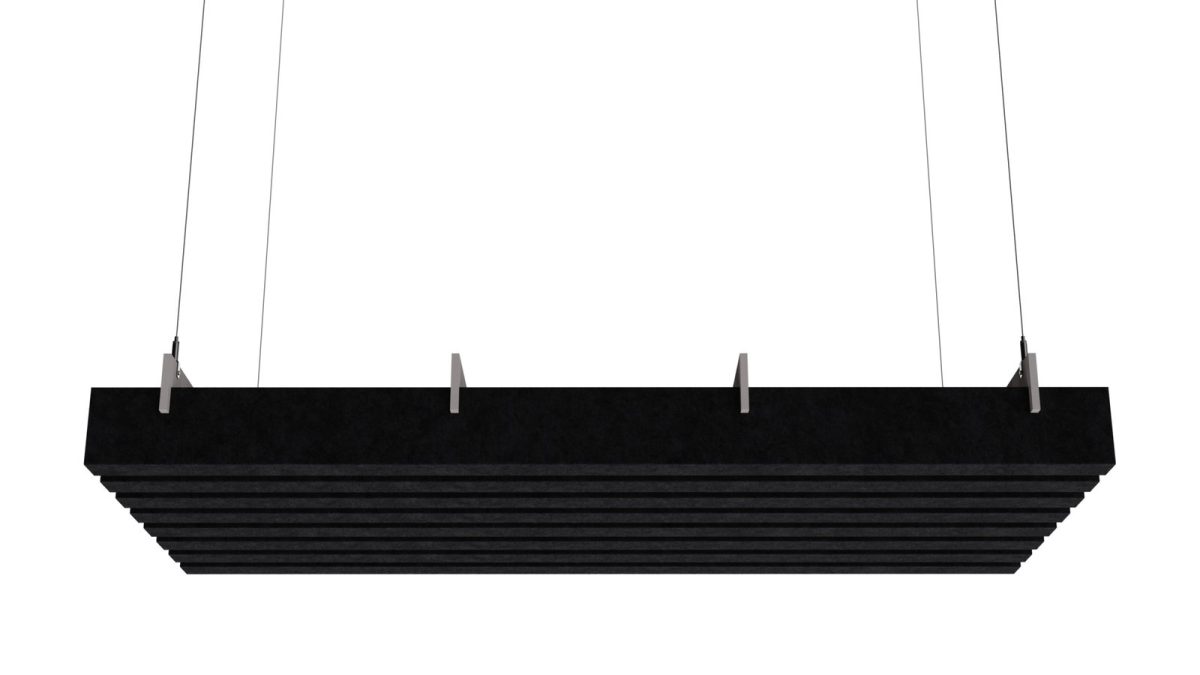

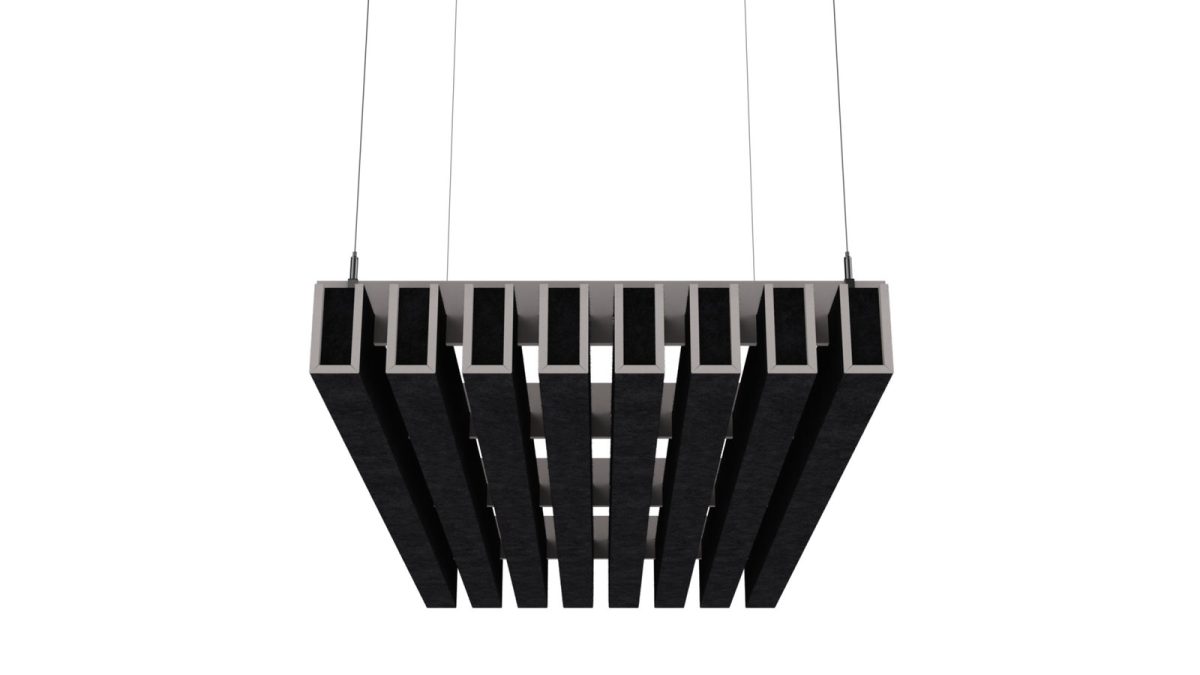

Ogni modulo è un telaio di binari di montaggio su cui si innestano le lamelle acustiche in feltro PET da 9 mm. Le lamelle sono lunghe 1200 mm, alte 95 mm e larghe 50 mm, con 25 mm di spazio libero tra una lamella e l’altra; il catalogo del produttore indica 8 lamelle acustiche e 4 binari per modulo. L’insieme forma un rettangolo di 1200 x 600 mm alto 135 mm, che copre 0,72 m² di soffitto. La data sheet del produttore indica per il modello High punti di fissaggio a soffitto su un rettangolo di 520 x 1050 mm.

Il sistema di sospensione FeltLock

La sospensione FeltLock è inclusa nella confezione in finitura nichelata (4 pezzi, codice DF-XR142-9-N-SK) ed è composta da attacco a soffitto, cavo d’acciaio e morsetto di regolazione. L’altezza si regola facendo scorrere il cavo nel morsetto, senza attrezzi. Il produttore indica la nichelatura come finitura base inclusa in ogni sistema FeltLock ed elenca anche le finiture bianca, grigia e nera, da concordare con il proprio referente commerciale.

Modularità

Nel set sono compresi i connettori per binari, i connettori per lamelle e i tappi terminali. I connettori per binari permettono di unire più moduli in una struttura sospesa continua e il produttore li descrive come realizzati nello stesso materiale dei binari, quindi quasi invisibili; i connettori per lamelle allineano le lamelle di moduli adiacenti sulla stessa retta, cosa che su un feltro bicolore serve anche a mantenere lo stesso strato in vista da un modulo al successivo. Nella guida di installazione il modello High compare tra quelli che si uniscono in asse X, non tra quelli elencati per l’asse Z. Su richiesta il produttore fornisce layout, spaziature, configurazioni di soffitto e colori personalizzati, oltre a misure fuori standard.

Prestazioni acustiche

Il produttore lega la prestazione allo spazio d’aria lasciato tra baffle e soffitto. Con feltro PET da 9 mm e 1900 g/m² descrive due condizioni: montaggio diretto, senza intercapedine d’aria, con assorbimento elevato alle medie e alte frequenze e prestazione limitata alle basse; sospensione con plenum d’aria di 60-200 mm, con assorbimento sensibilmente migliore alle basse e medie frequenze e prestazione elevata nella gamma della voce, 500-2000 Hz. Nella stessa condizione di plenum 60-200 mm il produttore indica che il sistema può raggiungere un NRC stimato fino a 0,90-0,95, corrispondente alla classe A (αw ≥ 0,90), a seconda della configurazione e del set-up di prova. Il produttore precisa che si tratta di valori ricavati da prove e calcoli interni e che la prova ufficiale secondo EN ISO 354, con classificazione secondo EN ISO 11654, è in preparazione. DeFelt non pubblica dati acustici distinti per la versione Twin Felt rispetto a quella tinta unita: il fatto che il pannello sia a doppio strato non va letto come una prestazione diversa.

Dati tecnici

Dimensioni del modulo	1200 x 600 x 135 mm (120 x 60 cm, altezza 13,5 cm)
Copertura per confezione	0,72 m² (un modulo)
Ingombro dei punti di fissaggio a soffitto	520 x 1050 mm (data sheet del produttore)
Lamelle acustiche	lunghezza 1200 mm, altezza 95 mm, larghezza 50 mm
Spazio tra le lamelle	25 mm
Lamelle per modulo	8 lamelle e 4 binari, secondo il catalogo del produttore
Spessore del feltro	9 mm, come indicato dal produttore per questa versione
Grammatura del feltro	1900 g/m²
Materiale	Feltro 100% PET, ottenuto da bottiglie di plastica riciclate
Finitura	Twin Felt: feltro accoppiato bicolore, due strati di colore diverso laminati insieme

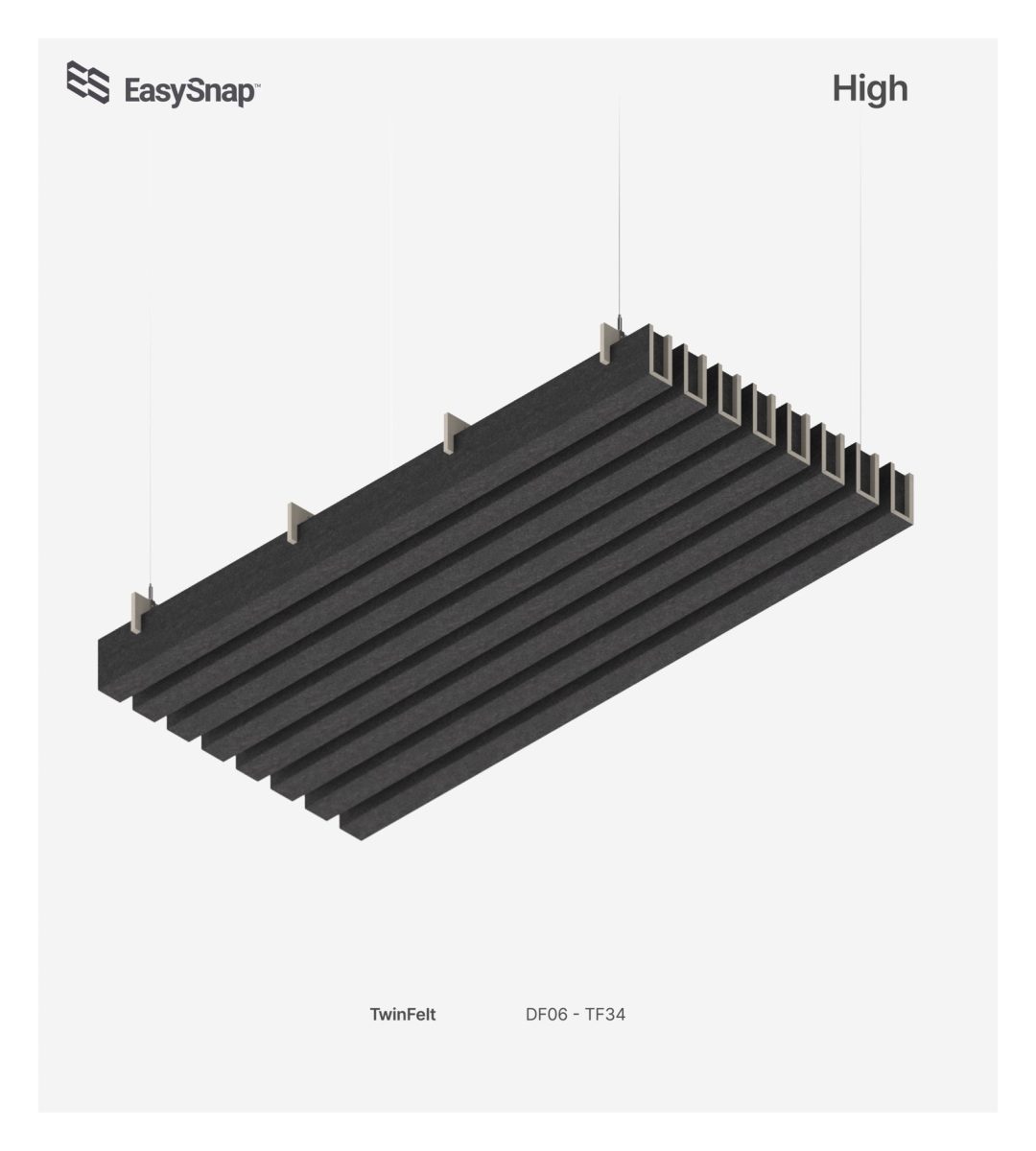

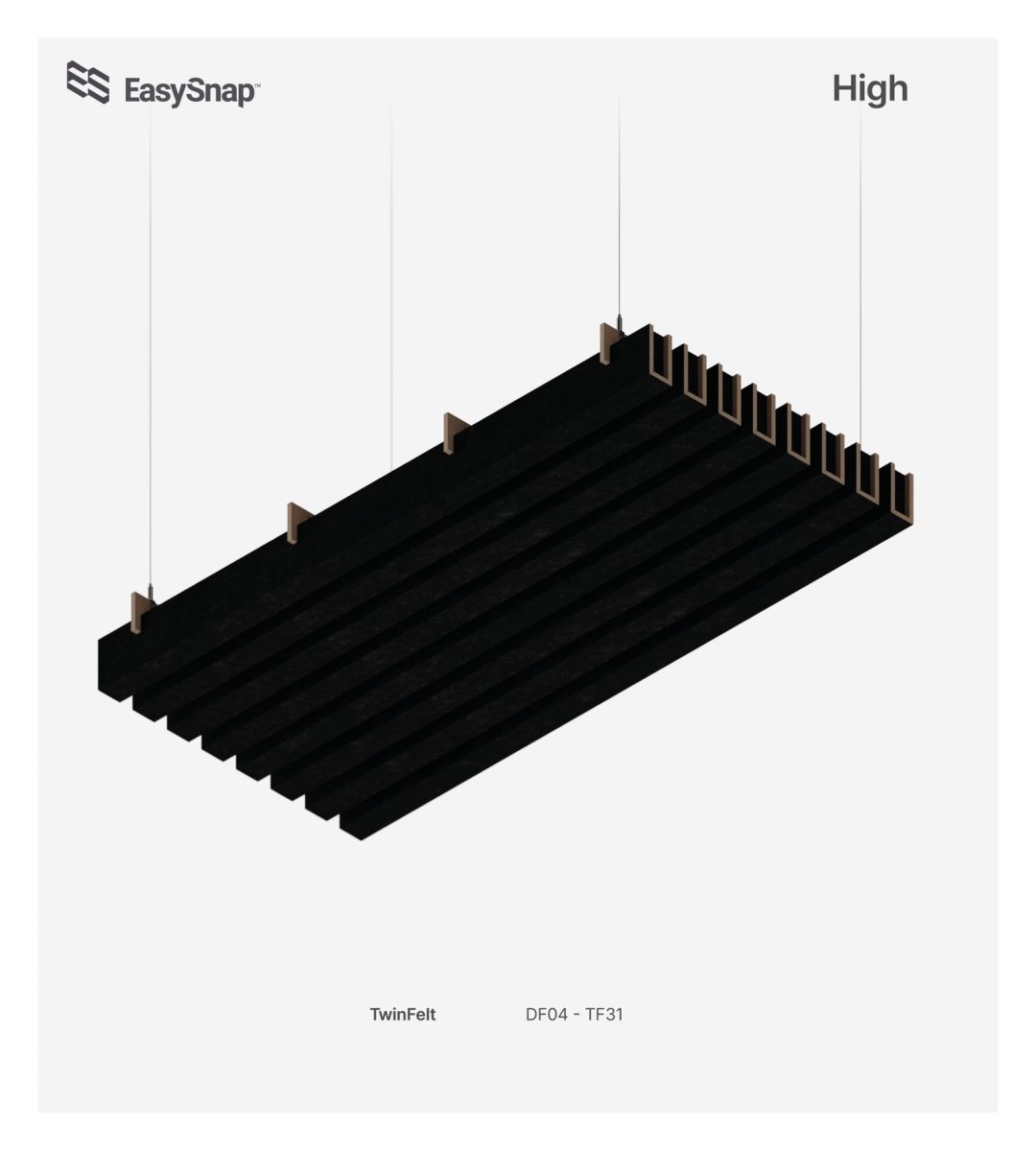

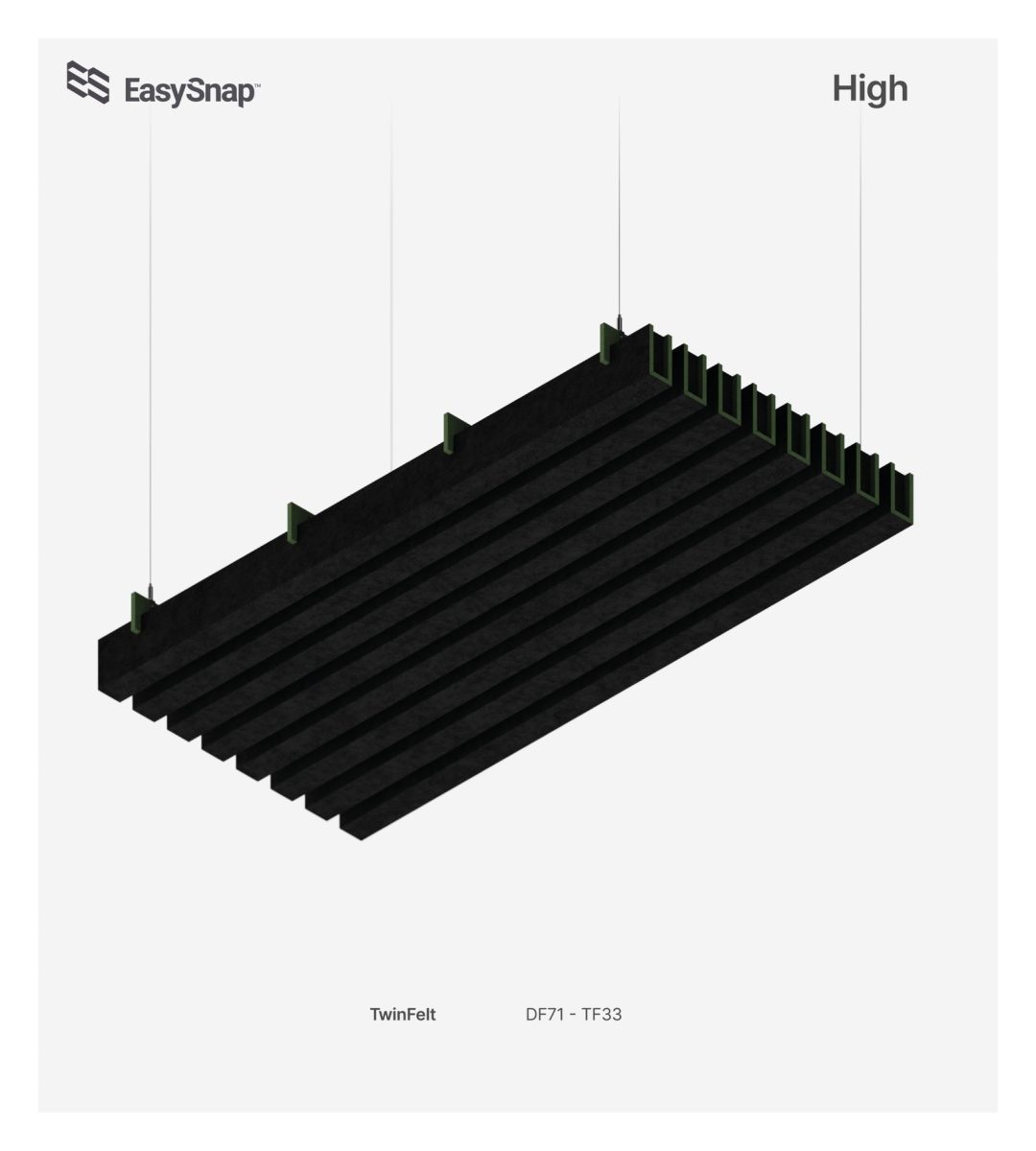

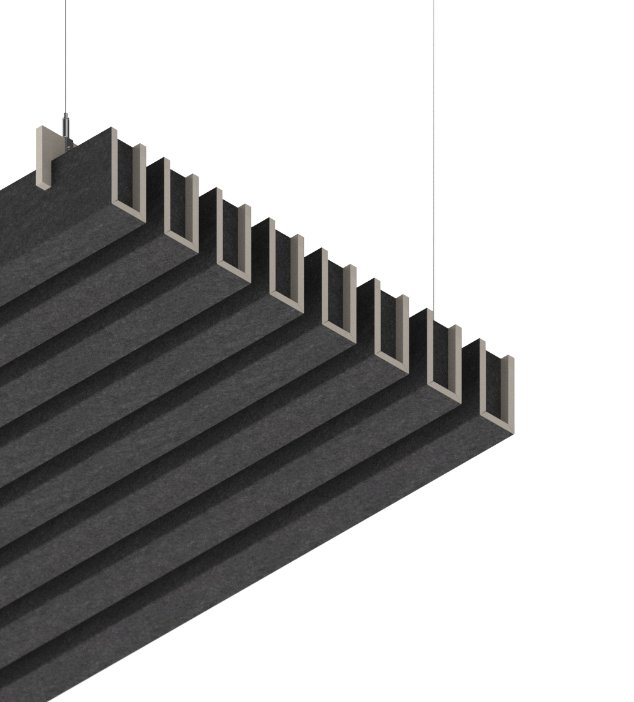

Abbinamenti disponibili	DF-04 Dark Jute + TF-31; DF-06 Zara Beige + TF-34; DF-71 Matte Green + TF-33
Reazione al fuoco	Il produttore dichiara, secondo PN-EN 13501-1:2019-02, classe B-s1, d0 per i pannelli FR e classe C-s2, d0 per i pannelli non FR. Le varianti a listino di questo modello hanno codice articolo con suffisso FR.
Prestazioni acustiche	Con un plenum d’aria di 60-200 mm tra baffle e soffitto, il produttore indica che il sistema può raggiungere un NRC stimato fino a 0,90-0,95, corrispondente alla classe A (αw ≥ 0,90), a seconda della configurazione e del set-up di prova. Il produttore precisa che i valori derivano da prove e calcoli interni e che la prova ufficiale secondo EN ISO 354, con classificazione secondo EN ISO 11654, è in preparazione. Non sono pubblicati dati distinti per la versione Twin Felt.
Contenuto della confezione	Lamelle acustiche e binari di montaggio, connettori per binari, connettori per lamelle, tappi terminali, sistema di sospensione FeltLock nichelato (4 pezzi, DF-XR142-9-N-SK), guida di montaggio
Sistema di sospensione	FeltLock: attacco a soffitto, cavo d’acciaio, morsetto con regolazione dell’altezza senza attrezzi. Finitura base nichelata; bianco, grigio e nero indicati dal produttore tra le finiture disponibili
Emissioni VOC	Analisi US EPA 5021A:2003 eseguita in HS-GS-MS: CAS 75-25-2 VOC 0,0001%; CAS 110-54-3 VOC 0,0005%; CAS 71-43-2 VOC 0,0005%
Formati standard del sistema EasySnap	120×120 cm, 60×120 cm, 60×60 cm; misure personalizzate su richiesta. Questa scheda riguarda il modulo 120×60 cm
Origine	Prodotto in Europa (DeFelt sp. z o.o., Wrocław, Polonia)
Garanzia	2 anni, dichiarata dal produttore

Il produttore avverte che il feltro PET ha un dritto e un rovescio e che può presentare differenze di tonalità a seconda della direzione di posa e del lotto di produzione, e raccomanda di orientare tutti i pezzi nella stessa direzione. Su un feltro accoppiato bicolore l’orientamento va deciso prima di iniziare il montaggio, perché stabilisce quale dei due colori resta in vista.

Installazione

Assemblaggio del modulo

1. Apri la confezione e verifica la completezza del set. Prepara il piano di lavoro e gli attrezzi.
2. Estrai le lamelle e piegale nel punto di cerniera. Togli gli inserti di sicurezza dai fori e smaltiscili nella raccolta differenziata.
3. Decidi l’orientamento delle lamelle prima di innestarle e mantienilo uguale su tutti i moduli: sul feltro accoppiato bicolore è quello che determina quale strato resta in vista.
4. Innesta le lamelle nei binari di montaggio: comprimi la lamella nel punto in cui deve entrare nella feritoia del binario e ripeti per ogni lamella.
5. Chiudi le estremità delle lamelle con i tappi terminali forniti nel set.
6. Se hai in programma di unire più moduli in una sezione più grande, togli i tappi dalle estremità dei binari per fare spazio ai connettori.
7. Monta il sistema di sospensione FeltLock: infila la staffa sul binario di montaggio, poi inserisci e serra il bullone.

Sospensione a soffitto

1. Segna i punti di installazione sul soffitto. Per il modello High la data sheet del produttore indica punti di fissaggio su un rettangolo di 520 x 1050 mm; usa la data sheet per le distanze previste dal pattern scelto. Fora, inserisci i tasselli e fissa gli attacchi a soffitto con i bulloni a espansione.
2. Inserisci il cavo d’acciaio nel morsetto e collegalo all’attacco a soffitto. Verifica che il cavo sia bloccato saldamente.
3. Solleva il baffle, fai passare i cavi d’acciaio negli elementi di aggancio del modulo e regola l’altezza facendo scorrere il cavo nel morsetto fino alla posizione desiderata. Metti in bolla e taglia il cavo in eccesso.

Il montaggio si esegue in quota e con attrezzi da foratura: lavora in sicurezza e sempre in due, come raccomanda il produttore. Servono trapano, cacciavite, tronchese e strumenti di misura.

Perché acquistarlo da MasAcoustics

Consulenza acustica gratuita. Prima di ordinare puoi mandarci pianta, altezze, destinazione d’uso e materiali dell’ambiente: valutiamo insieme se i baffle sono la risposta giusta al tuo problema, e in quale quantità.

Assistenza sulla configurazione. Numero di moduli, passo della griglia, orientamento delle lamelle, altezza di sospensione, scelta dell’abbinamento bicolore: sono decisioni che cambiano il risultato acustico e l’aspetto del soffitto. Ti aiutiamo a chiuderle prima dell’ordine, non dopo.

Spedizione in tutta Italia. Ti confermiamo disponibilità e tempi di consegna al momento dell’ordine, abbinamento per abbinamento.

Esperienza dal 2005. MasAcoustics lavora sull’acustica degli ambienti dal 2005, su progetti che vanno dallo studio di registrazione all’ufficio open space.

Domande frequenti

Che cos’è un baffle acustico?

È un elemento fonoassorbente sospeso al soffitto e staccato da esso, quindi esposto all’aria su entrambi i lati. EasySnap è un sistema di baffle in feltro PET pensato per soffitti sospesi: secondo il produttore migliora l’assorbimento acustico e allo stesso tempo diventa un elemento architettonico del soffitto.

Che cos’è il Twin Felt?

È feltro accoppiato bicolore: due strati di feltro di colore diverso laminati insieme in un unico pannello a doppio strato. Il produttore lo presenta come una tecnologia che permette di accoppiare al feltro un secondo materiale, ampliando le possibilità d’uso in interni. Ogni abbinamento è identificato da due codici, il DF del feltro PET e il TF del secondo strato.

Quali abbinamenti di colore sono disponibili?

Per il modello High gli abbinamenti a listino sono tre: DF-04 Dark Jute con TF-31, DF-06 Zara Beige con TF-34 e DF-71 Matte Green con TF-33. I codici TF compaiono nelle fonti del produttore solo come sigla, senza nome commerciale. Se ti serve una combinazione diversa, il produttore dichiara disponibili colori e soluzioni personalizzate su richiesta: chiedici un preventivo prima di ordinare.

Che differenza c’è rispetto alla versione tinta unita?

Cambia il feltro: la versione Twin Felt usa feltro accoppiato bicolore, la versione base feltro tinta unita, ordinabile in 31 codici colore da DF-01 a DF-72. Dimensioni del modulo, geometria delle lamelle, contenuto del set e sistema di sospensione sono gli stessi. DeFelt non pubblica dati acustici distinti per le due versioni.

Quanti moduli servono per una sala riunioni o per un open space?

Non c’è un numero valido per tutti: dipende dal volume del locale, dall’altezza, dai materiali già presenti (vetro, cartongesso, moquette) e dal risultato che vuoi ottenere. L’unico dato certo di partenza è che ogni modulo EasySnap High copre 0,72 m² di soffitto. Per il resto serve un calcolo sull’ambiente reale: mandaci le misure e la destinazione d’uso e lo facciamo noi, gratuitamente, prima dell’ordine.

Assorbono anche le basse frequenze?

Dipende dallo spazio d’aria che lasci tra il baffle e il soffitto. Con feltro PET da 9 mm (1900 g/m²) il produttore descrive due situazioni: montaggio diretto senza intercapedine d’aria, con assorbimento elevato alle medie e alte frequenze e prestazione limitata alle basse; sospensione con plenum d’aria di 60-200 mm, con assorbimento sensibilmente migliore alle basse e medie frequenze e prestazione elevata nella gamma della voce (500-2000 Hz). Nella stessa condizione il produttore indica che il sistema può raggiungere un NRC stimato fino a 0,90-0,95, corrispondente alla classe A (αw ≥ 0,90), precisando che i valori derivano da prove e calcoli interni e che la prova ufficiale secondo EN ISO 354, con classificazione secondo EN ISO 11654, è in preparazione.

Il doppio strato assorbe di più?

DeFelt non lo dichiara. I dati acustici pubblicati per la versione Twin Felt sono gli stessi della versione tinta unita, riferiti a feltro da 9 mm e 1900 g/m². Il doppio strato è presentato come una soluzione di finitura, non come una prestazione acustica diversa.

Quanto spazio devo lasciare tra il baffle e il soffitto?

Il produttore indica come riferimento un plenum d’aria di 60-200 mm: è la condizione a cui si riferiscono i dati di assorbimento dichiarati. Il sistema FeltLock consente di regolare l’altezza facendo scorrere il cavo nel morsetto, quindi la quota si aggiusta in opera.

Si possono montare su un soffitto in cartongesso?

La procedura del produttore prevede foratura del soffitto, tasselli e bulloni a espansione: il fissaggio va quindi dimensionato sul supporto reale. Il produttore non dichiara il peso del modulo né specifica i tasselli per i diversi tipi di soffitto. Su lastre in cartongesso serve ancorare alla struttura portante o usare fissaggi adatti al tipo di lastra. Se ci scrivi com’è fatto il tuo soffitto ti diciamo come procedere.

Sono ignifughi?

Il produttore dichiara la classificazione di reazione al fuoco secondo PN-EN 13501-1:2019-02: pannelli FR in classe B-s1, d0 e pannelli non FR in classe C-s2, d0. Le varianti a listino di questo modello hanno codice articolo con suffisso FR. Verifica sempre quale classe richiede il capitolato del tuo progetto e chiedici la dichiarazione del produttore prima dell’ordine.

Di che materiale sono fatti? Sono riciclabili?

Feltro 100% PET ottenuto da bottiglie di plastica riciclate, nella versione a doppio strato accoppiato. Il materiale è riciclabile e il produttore lo dichiara VOC free, sulla base di un’analisi US EPA 5021A:2003 eseguita in HS-GS-MS.

Cosa trovo nella confezione? Serve comprare altro per montarli?

La confezione contiene le lamelle acustiche con i binari di montaggio, i connettori per binari e per lamelle, i tappi terminali e il sistema di sospensione FeltLock in finitura nichelata (4 pezzi, DF-XR142-9-N-SK). Gli attrezzi restano a carico tuo: trapano, cacciavite, tronchese e strumenti di misura. Per il fissaggio a soffitto verifica che i tasselli siano adatti al tuo tipo di supporto.

Il colore che ricevo è identico a quello che vedo a schermo?

Non necessariamente. Il produttore avverte che le tonalità del feltro PET possono variare leggermente rispetto alle immagini e fra un lotto di produzione e l’altro, e che il feltro ha un dritto e un rovescio con possibili differenze di tono in base alla direzione di posa. Su un abbinamento bicolore conviene partire dal campione fisico: chiedicelo prima dell’ordine.
