Baffle Acustico EasySnap High

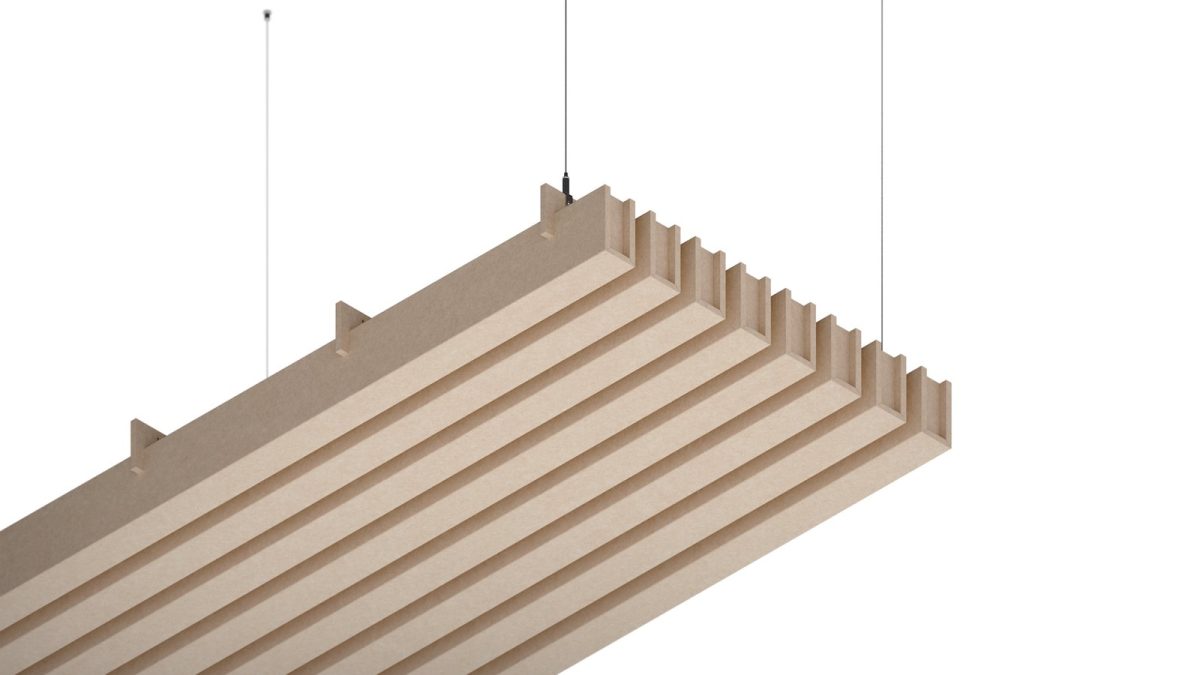

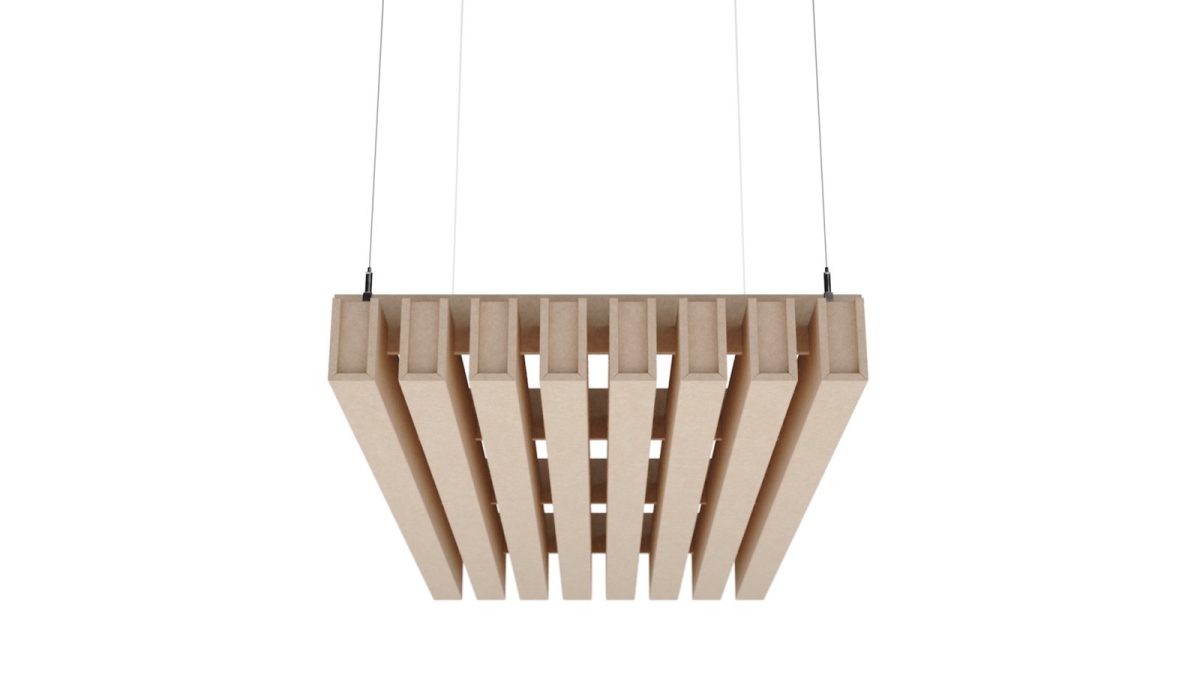

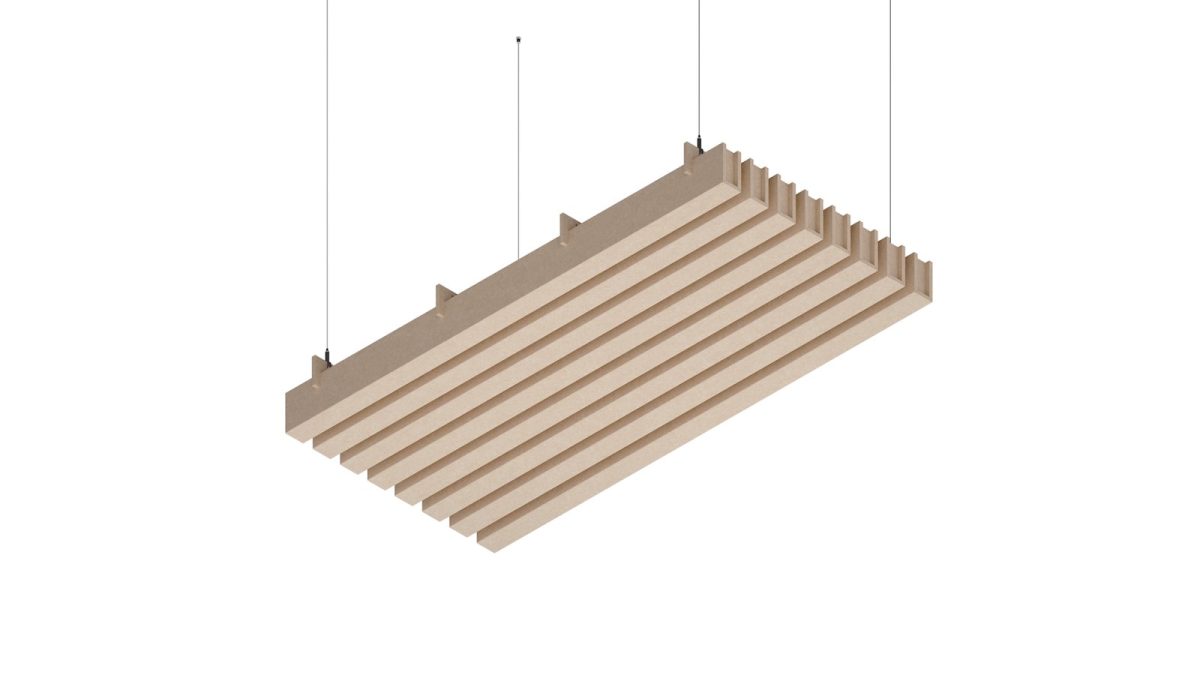

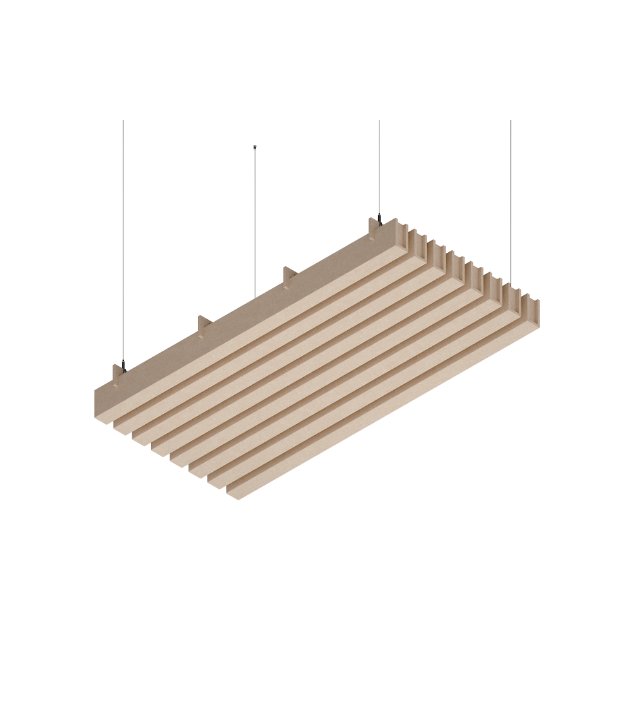

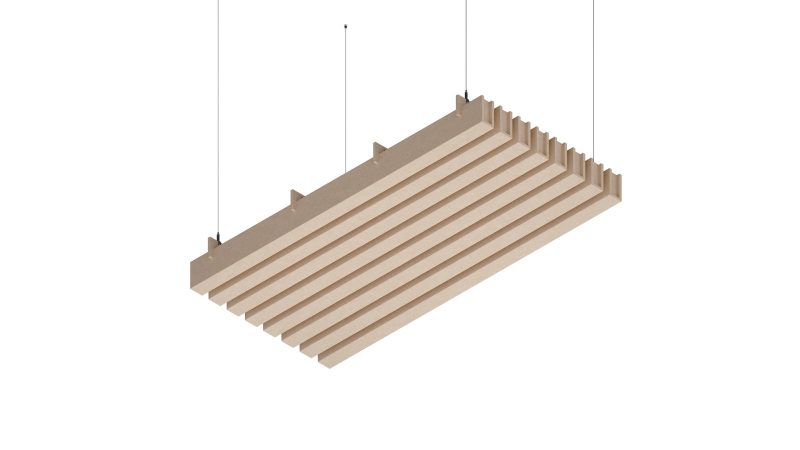

EasySnap High è un baffle acustico modulare da sospendere a soffitto. Un modulo misura 1200 x 600 mm, è alto 135 mm e copre 0,72 m² di soffitto; è formato da lamelle in feltro PET da 9 mm alte 95 mm e larghe 50 mm, innestate su binari di montaggio e distanziate di 25 mm l’una dall’altra. Serve a chi deve ridurre il riverbero e recuperare intelligibilità del parlato in open space, sale riunioni, aule, ristoranti, hotel, negozi e spazi pubblici: non isola dai rumori che arrivano da fuori, lavora sul suono che si genera dentro la stanza. Si appende con cavi d’acciaio e resta staccato dal soffitto, con uno spazio d’aria che si regola in opera.

• Fonoassorbente in feltro PET
• Reazione al fuoco B-s1, d0
• Feltro PET riciclato e riciclabile
• VOC free
• Non ostruisce impianti e ventilazione
• Elemento decorativo a soffitto

Realizzazioni

Nelle immagini: aree lounge e attesa, uffici open space, sale riunioni, caffetterie e ristoranti, biblioteche e sale studio, hall direzionali e showroom, con i dettagli del profilo delle doghe e del sistema di sospensione.

Informazioni generali

Il sistema EasySnap è nato come baffle sospeso modulare: migliora l’assorbimento acustico e allo stesso tempo diventa un elemento architettonico del soffitto. Il formato rettangolare da 120 x 60 cm permette di comporre fasce, isole o griglie estese, anche su ambienti irregolari, perché la superficie si costruisce modulo per modulo. Il produttore indica come campi d’impiego uffici e open space, sale conferenze, spazi per la formazione, ristorazione e hotel, retail ed edifici pubblici.

Il materiale è feltro 100% PET ottenuto da bottiglie di plastica riciclate. Il feltro PET è riciclabile e il produttore lo dichiara VOC free, sulla base di un’analisi US EPA 5021A:2003 eseguita in HS-GS-MS. Il produttore sottolinea che si interviene sul soffitto senza modificare arredi o pavimenti esistenti: è un intervento reversibile, che non tocca le finiture del locale.

Come è fatto un modulo

Ogni modulo è un telaio di binari di montaggio su cui si innestano le lamelle acustiche in feltro PET da 9 mm. Le lamelle sono lunghe 1200 mm, alte 95 mm e larghe 50 mm, con 25 mm di spazio libero tra una lamella e l’altra; il catalogo del produttore indica 8 lamelle acustiche e 4 binari per modulo. L’insieme forma un rettangolo di 1200 x 600 mm alto 135 mm, che copre 0,72 m² di soffitto. La data sheet del produttore indica per il modello High punti di fissaggio a soffitto su un rettangolo di 520 x 1050 mm.

Il sistema di sospensione FeltLock

La sospensione FeltLock è inclusa nella confezione in finitura nichelata (4 pezzi, codice DF-XR142-9-N-SK) ed è composta da attacco a soffitto, cavo d’acciaio e morsetto di regolazione. L’altezza si regola facendo scorrere il cavo nel morsetto, senza attrezzi. Il produttore indica la nichelatura come finitura base inclusa in ogni sistema FeltLock ed elenca anche le finiture bianca, grigia e nera, da concordare con il proprio referente commerciale.

Modularità

Nel set sono compresi i connettori per binari, i connettori per lamelle e i tappi terminali; il produttore precisa che questi accessori sono inclusi in ogni set. I connettori per binari permettono di unire più moduli in una struttura sospesa continua e il produttore li descrive come realizzati nello stesso materiale dei binari, quindi quasi invisibili; i connettori per lamelle allineano le lamelle di moduli adiacenti sulla stessa retta; i tappi chiudono le estremità aperte. Nella guida di installazione il modello High compare tra quelli che si uniscono in asse X, non tra quelli elencati per l’asse Z. Su richiesta il produttore fornisce layout, spaziature, configurazioni di soffitto e colori personalizzati, oltre a misure fuori standard.

Prestazioni acustiche

Il produttore lega la prestazione allo spazio d’aria lasciato tra baffle e soffitto. Con feltro PET da 9 mm e 1900 g/m² descrive due condizioni: montaggio diretto, senza intercapedine d’aria, con assorbimento elevato alle medie e alte frequenze e prestazione limitata alle basse; sospensione con plenum d’aria di 60-200 mm, con assorbimento sensibilmente migliore alle basse e medie frequenze e prestazione elevata nella gamma della voce, 500-2000 Hz. Nella stessa condizione di plenum 60-200 mm il produttore indica che il sistema può raggiungere un NRC stimato fino a 0,90-0,95, corrispondente alla classe A (αw ≥ 0,90), a seconda della configurazione e del set-up di prova. Il produttore precisa che si tratta di valori ricavati da prove e calcoli interni e che la prova ufficiale secondo EN ISO 354, con classificazione secondo EN ISO 11654, è in preparazione. Non sono pubblicati coefficienti di assorbimento per banda di frequenza.

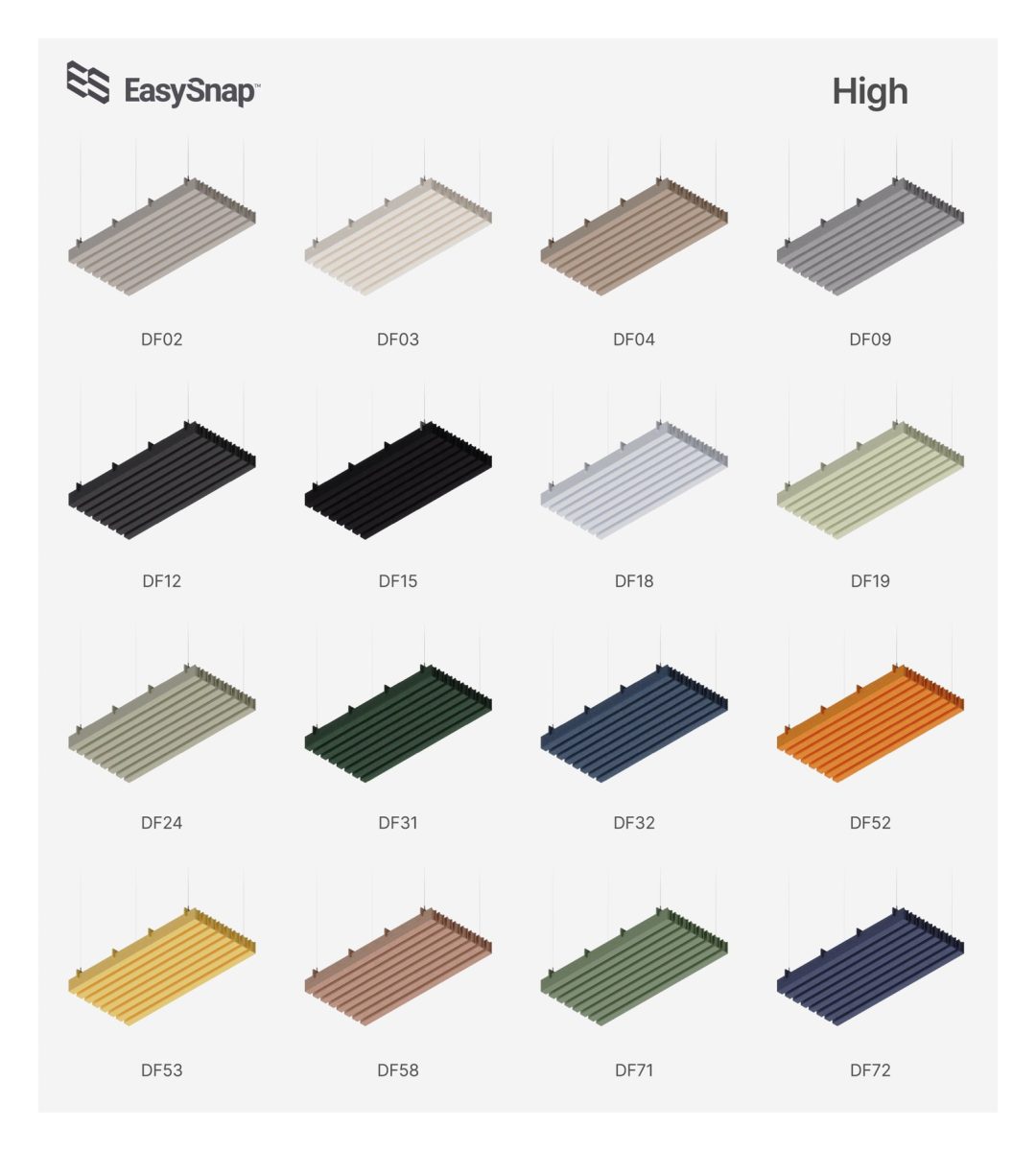

Colori

Per questo modello il produttore rende ordinabili 31 codici di feltro tinta unita, da DF-01 a DF-72. La cartella colori del catalogo ne riporta il nome per trenta: Common White DF-01, Pure Milk DF-02, Coconut White DF-03, Dark Jute DF-04, Creamy Honey DF-05, Zara Beige DF-06, Cotton Grey DF-07, Koala Grey DF-08, Smoke Grey DF-09, Maestro Grey DF-10, Moon Grey DF-11, Dark Truffle Grey DF-12, Nardo Grey DF-13, Intense Grey DF-14, Graphite Black DF-15, Powder Blue DF-18, Baby Bean DF-19, Grey Olive Green DF-24, Night Blue DF-30, Jungle Green DF-31, Denim Blue DF-32, Autumn Orange DF-52, Biscotti Yellow DF-53, Peanut Brown DF-57, Cocoa Powder DF-58, Rust Brown DF-59, Sand Grey DF-69, Moss Green DF-70, Matte Green DF-71, Royal Blue DF-72. Il trentunesimo codice ordinabile è DF-16, che però non compare nella cartella colori del catalogo: se ti interessa quel codice chiedicelo, lo verifichiamo con il produttore prima dell’ordine. Su richiesta il produttore realizza stampe decorative e colori personalizzati.

Dati tecnici

Dimensioni del modulo	1200 x 600 x 135 mm (120 x 60 cm, altezza 13,5 cm)
Copertura per confezione	0,72 m² (un modulo)
Ingombro dei punti di fissaggio a soffitto	520 x 1050 mm (data sheet del produttore)
Lamelle acustiche	lunghezza 1200 mm, altezza 95 mm, larghezza 50 mm
Spazio tra le lamelle	25 mm
Lamelle per modulo	8 lamelle e 4 binari, secondo il catalogo del produttore
Spessore del feltro	9 mm
Grammatura del feltro	1900 g/m²
Materiale	Feltro 100% PET, ottenuto da bottiglie di plastica riciclate
Finitura	Feltro tinta unita; 31 codici colore ordinabili, da DF-01 a DF-72 (30 con nome sulla cartella colori del catalogo)
Reazione al fuoco	Il produttore dichiara, secondo PN-EN 13501-1:2019-02, classe B-s1, d0 per i pannelli FR e classe C-s2, d0 per i pannelli non FR. Le varianti a listino di questo modello hanno codice articolo con suffisso FR.
Prestazioni acustiche	Con un plenum d’aria di 60-200 mm tra baffle e soffitto, il produttore indica che il sistema può raggiungere un NRC stimato fino a 0,90-0,95, corrispondente alla classe A (αw ≥ 0,90), a seconda della configurazione e del set-up di prova. Il produttore precisa che i valori derivano da prove e calcoli interni e che la prova ufficiale secondo EN ISO 354, con classificazione secondo EN ISO 11654, è in preparazione.

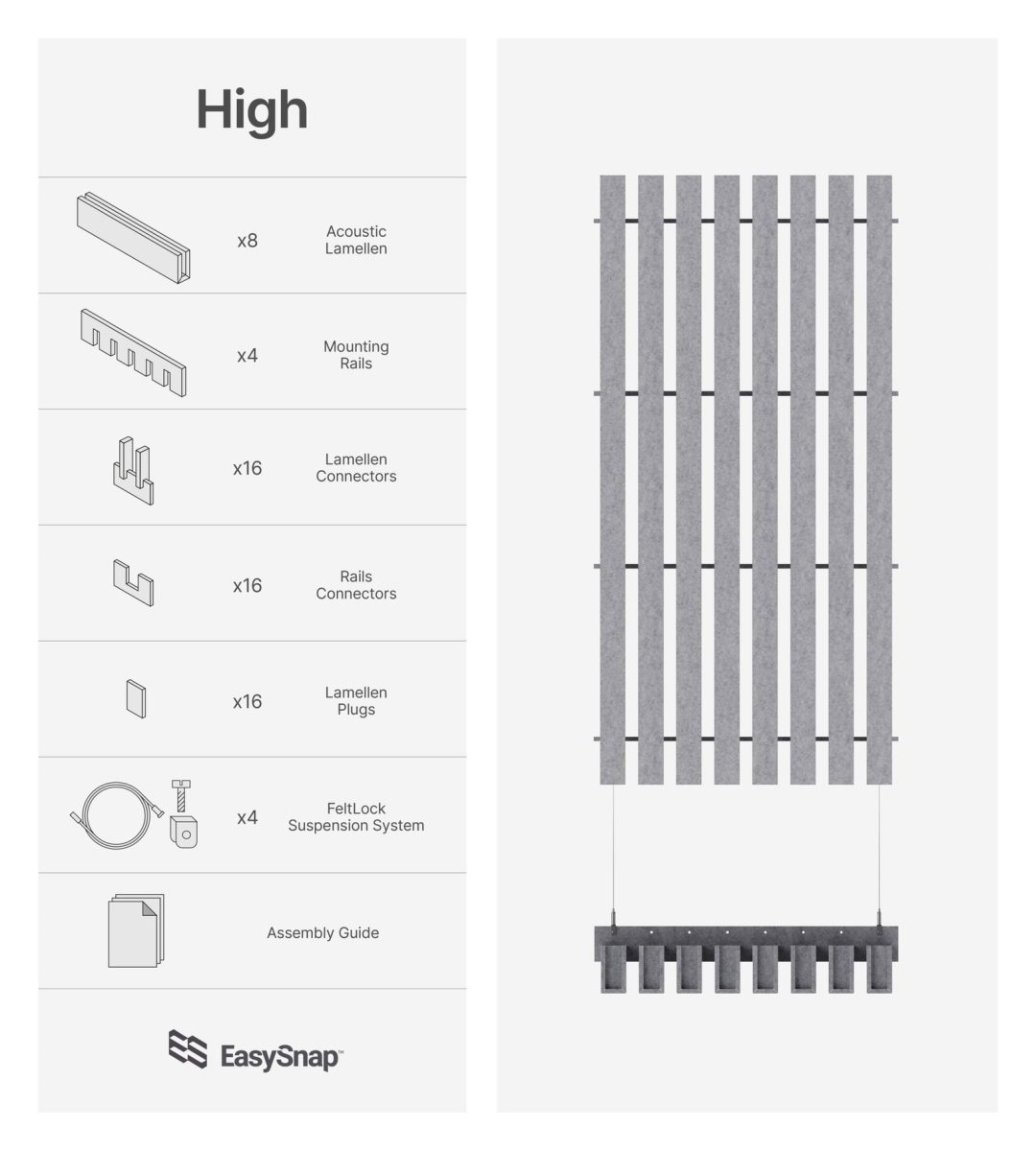

Contenuto della confezione	Lamelle acustiche e binari di montaggio, connettori per binari, connettori per lamelle, tappi terminali, sistema di sospensione FeltLock nichelato (4 pezzi, DF-XR142-9-N-SK), guida di montaggio
Sistema di sospensione	FeltLock: attacco a soffitto, cavo d’acciaio, morsetto con regolazione dell’altezza senza attrezzi. Finitura base nichelata; bianco, grigio e nero indicati dal produttore tra le finiture disponibili
Emissioni VOC	Analisi US EPA 5021A:2003 eseguita in HS-GS-MS: CAS 75-25-2 VOC 0,0001%; CAS 110-54-3 VOC 0,0005%; CAS 71-43-2 VOC 0,0005%
Formati standard del sistema EasySnap	120×120 cm, 60×120 cm, 60×60 cm; misure personalizzate su richiesta. Questa scheda riguarda il modulo 120×60 cm
Origine	Prodotto in Europa (DeFelt sp. z o.o., Wrocław, Polonia)
Garanzia	2 anni, dichiarata dal produttore

Il produttore avverte che il feltro PET ha un dritto e un rovescio e che può presentare differenze di tonalità a seconda della direzione di posa e del lotto di produzione, e raccomanda di orientare tutti i pezzi nella stessa direzione. È un’indicazione che conta soprattutto sulle installazioni estese.

Installazione

Assemblaggio del modulo

1. Apri la confezione e verifica la completezza del set. Prepara il piano di lavoro e gli attrezzi.
2. Estrai le lamelle e piegale nel punto di cerniera. Togli gli inserti di sicurezza dai fori e smaltiscili nella raccolta differenziata.
3. Innesta le lamelle nei binari di montaggio: comprimi la lamella nel punto in cui deve entrare nella feritoia del binario e ripeti per ogni lamella.
4. Chiudi le estremità delle lamelle con i tappi terminali forniti nel set.
5. Se hai in programma di unire più moduli in una sezione più grande, togli i tappi dalle estremità dei binari per fare spazio ai connettori.
6. Monta il sistema di sospensione FeltLock: infila la staffa sul binario di montaggio, poi inserisci e serra il bullone.

Sospensione a soffitto

1. Segna i punti di installazione sul soffitto. Per il modello High la data sheet del produttore indica punti di fissaggio su un rettangolo di 520 x 1050 mm; usa la data sheet per le distanze previste dal pattern scelto. Fora, inserisci i tasselli e fissa gli attacchi a soffitto con i bulloni a espansione.
2. Inserisci il cavo d’acciaio nel morsetto e collegalo all’attacco a soffitto. Verifica che il cavo sia bloccato saldamente.
3. Solleva il baffle, fai passare i cavi d’acciaio negli elementi di aggancio del modulo e regola l’altezza facendo scorrere il cavo nel morsetto fino alla posizione desiderata. Metti in bolla e taglia il cavo in eccesso.

Il montaggio si esegue in quota e con attrezzi da foratura: lavora in sicurezza e sempre in due, come raccomanda il produttore. Servono trapano, cacciavite, tronchese e strumenti di misura.

Perché acquistarlo da MasAcoustics

Consulenza acustica gratuita. Prima di ordinare puoi mandarci pianta, altezze, destinazione d’uso e materiali dell’ambiente: valutiamo insieme se i baffle sono la risposta giusta al tuo problema, e in quale quantità.

Assistenza sulla configurazione. Numero di moduli, passo della griglia, orientamento delle lamelle, altezza di sospensione, scelta del colore, eventuali misure e layout su richiesta: sono decisioni che cambiano il risultato acustico e l’aspetto del soffitto. Ti aiutiamo a chiuderle prima dell’ordine, non dopo.

Spedizione in tutta Italia. Ti confermiamo disponibilità e tempi di consegna al momento dell’ordine, colore per colore.

Esperienza dal 2005. MasAcoustics lavora sull’acustica degli ambienti dal 2005, su progetti che vanno dallo studio di registrazione all’ufficio open space.

Domande frequenti

Che cos’è un baffle acustico?

È un elemento fonoassorbente sospeso al soffitto e staccato da esso, quindi esposto all’aria su entrambi i lati. EasySnap è un sistema di baffle in feltro PET pensato per soffitti sospesi: secondo il produttore migliora l’assorbimento acustico e allo stesso tempo diventa un elemento architettonico del soffitto.

Quanti moduli servono per una sala riunioni o per un open space?

Non c’è un numero valido per tutti: dipende dal volume del locale, dall’altezza, dai materiali già presenti (vetro, cartongesso, moquette) e dal risultato che vuoi ottenere. L’unico dato certo di partenza è che ogni modulo EasySnap High copre 0,72 m² di soffitto. Per il resto serve un calcolo sull’ambiente reale: mandaci le misure e la destinazione d’uso e lo facciamo noi, gratuitamente, prima dell’ordine.

Assorbono anche le basse frequenze?

Dipende dallo spazio d’aria che lasci tra il baffle e il soffitto. Con feltro PET da 9 mm (1900 g/m²) il produttore descrive due situazioni: montaggio diretto senza intercapedine d’aria, con assorbimento elevato alle medie e alte frequenze e prestazione limitata alle basse; sospensione con plenum d’aria di 60-200 mm, con assorbimento sensibilmente migliore alle basse e medie frequenze e prestazione elevata nella gamma della voce (500-2000 Hz). Nella stessa condizione il produttore indica che il sistema può raggiungere un NRC stimato fino a 0,90-0,95, corrispondente alla classe A (αw ≥ 0,90), precisando che i valori derivano da prove e calcoli interni e che la prova ufficiale secondo EN ISO 354, con classificazione secondo EN ISO 11654, è in preparazione.

Quanto spazio devo lasciare tra il baffle e il soffitto?

Il produttore indica come riferimento un plenum d’aria di 60-200 mm: è la condizione a cui si riferiscono i dati di assorbimento dichiarati. Il sistema FeltLock consente di regolare l’altezza facendo scorrere il cavo nel morsetto, quindi la quota si aggiusta in opera.

Si possono montare su un soffitto in cartongesso?

La procedura del produttore prevede foratura del soffitto, tasselli e bulloni a espansione: il fissaggio va quindi dimensionato sul supporto reale. Il produttore non dichiara il peso del modulo né specifica i tasselli per i diversi tipi di soffitto. Su lastre in cartongesso serve ancorare alla struttura portante o usare fissaggi adatti al tipo di lastra. Se ci scrivi com’è fatto il tuo soffitto ti diciamo come procedere.

Che differenza c’è fra EasySnap High e gli altri modelli della gamma?

Cambiano il formato del modulo, l’altezza e la larghezza delle lamelle e lo spazio tra una lamella e l’altra. Il High ha modulo 1200 x 600 mm alto 135 mm, lamelle alte 95 mm e larghe 50 mm con 25 mm di spazio libero. Il Light, per confronto, ha modulo 1200 x 1200 mm alto 175 mm, lamelle alte 137 mm e larghe 25 mm con 125 mm di spazio libero; il Medium ha modulo 1200 x 1200 mm alto 225 mm, lamelle alte 187 mm e larghe 25 mm con 175 mm di spazio. Cambiano quindi l’ingombro a soffitto, il disegno delle lamelle e la superficie coperta da un singolo modulo: 0,72 m² per il High, 1,44 m² per Light e Medium.

Sono ignifughi?

Il produttore dichiara la classificazione di reazione al fuoco secondo PN-EN 13501-1:2019-02: pannelli FR in classe B-s1, d0 e pannelli non FR in classe C-s2, d0. Le varianti a listino di questo modello hanno codice articolo con suffisso FR. Verifica sempre quale classe richiede il capitolato del tuo progetto e chiedici la dichiarazione del produttore prima dell’ordine.

Di che materiale sono fatti? Sono riciclabili?

Feltro 100% PET ottenuto da bottiglie di plastica riciclate. Il materiale è riciclabile e il produttore lo dichiara VOC free, sulla base di un’analisi US EPA 5021A:2003 eseguita in HS-GS-MS.

Quanti colori ci sono? Si possono avere misure diverse?

Per questo modello sono ordinabili 31 codici di feltro tinta unita, da DF-01 a DF-72; la cartella colori del catalogo ne nomina trenta, mentre il codice DF-16 compare solo tra le opzioni ordinabili. Il produttore offre inoltre finiture stampate decorative e colori personalizzati su richiesta. Per le dimensioni, i formati standard del sistema EasySnap sono 120×120 cm, 60×120 cm e 60×60 cm; questa scheda riguarda il modulo 120×60 cm. Misure fuori standard sono possibili su richiesta.

Si possono unire più moduli fra loro?

Sì. Nel set sono compresi i connettori per binari, che permettono di estendere la griglia con moduli aggiuntivi formando una struttura sospesa continua, e i connettori per lamelle, che allineano le lamelle di moduli adiacenti sulla stessa retta. Il produttore descrive i connettori come realizzati nello stesso materiale dei binari, quindi quasi invisibili. Nella guida di installazione il modello High compare tra quelli che si uniscono in asse X e non tra quelli elencati per l’asse Z: se il tuo layout prevede l’unione nelle due direzioni, chiedicelo e lo verifichiamo con il produttore.

Cosa trovo nella confezione? Serve comprare altro per montarli?

La confezione contiene le lamelle acustiche con i binari di montaggio, i connettori per binari e per lamelle, i tappi terminali e il sistema di sospensione FeltLock in finitura nichelata (4 pezzi, DF-XR142-9-N-SK). Gli attrezzi restano a carico tuo: trapano, cacciavite, tronchese e strumenti di misura. Per il fissaggio a soffitto verifica che i tasselli siano adatti al tuo tipo di supporto; su cartongesso o supporti particolari possono servirne di specifici.

Il colore che ricevo è identico a quello che vedo a schermo?

Non necessariamente. Il produttore avverte che le tonalità del feltro PET possono variare leggermente rispetto alle immagini e fra un lotto di produzione e l’altro, e che il feltro ha un dritto e un rovescio con possibili differenze di tono in base alla direzione di posa. Per una scelta cromatica vincolante conviene partire dal campione fisico: chiedicelo prima dell’ordine.
