Baffle Acustico EasySnap Wide con Design Textures

I baffle acustici EasySnap Wide con Design Textures sono pannelli fonoassorbenti sospesi a soffitto, formati da doghe larghe in feltro PET innestate su binari e appese con cavi d’acciaio regolabili. È lo stesso modulo del Wide in tinta unita — otto doghe larghe 125 mm, alte 70 mm e lunghe 1200 mm, con 25 mm di interspazio, per un modulo di 1200 x 1200 x 110 mm — ma con il feltro stampato: 24 fantasie decorative, dodici delle quali a effetto legno, più pietra, cemento, terrazzo, marmo e tinte piatte. Serve a chi deve ridurre il riverbero e migliorare l’intelligibilità del parlato in open space, sale riunioni, aule, ristoranti, hotel, negozi e showroom, e allo stesso tempo vuole un soffitto con l’aspetto del legno o della pietra.

• Fonoassorbente in feltro PET
• Reazione al fuoco B-s1, d0
• Feltro PET riciclato e riciclabile
• VOC free
• Non ostruisce impianti e ventilazione
• Elemento decorativo a soffitto

Realizzazioni

Nelle immagini: aree lounge e attesa, uffici open space, sale riunioni, caffetterie e ristoranti, biblioteche e sale studio, hall direzionali e showroom, con i dettagli del profilo delle doghe e del sistema di sospensione.

Informazioni generali

EasySnap è il sistema di baffle acustici modulari di DeFelt (Wrocław, Polonia). Il Wide è il modello a doghe larghe: nel disegno quotato del catalogo la misura da 125 mm è quella orizzontale, quindi la faccia larga della doga guarda verso il basso e le fessure fra una doga e l’altra sono di 25 mm. Impianti, canali e cavidotti restano in parte fuori vista senza chiudere il soffitto con un controsoffitto continuo. La stampa lavora proprio su quella faccia larga rivolta verso il basso, che è la superficie che si vede dal locale.

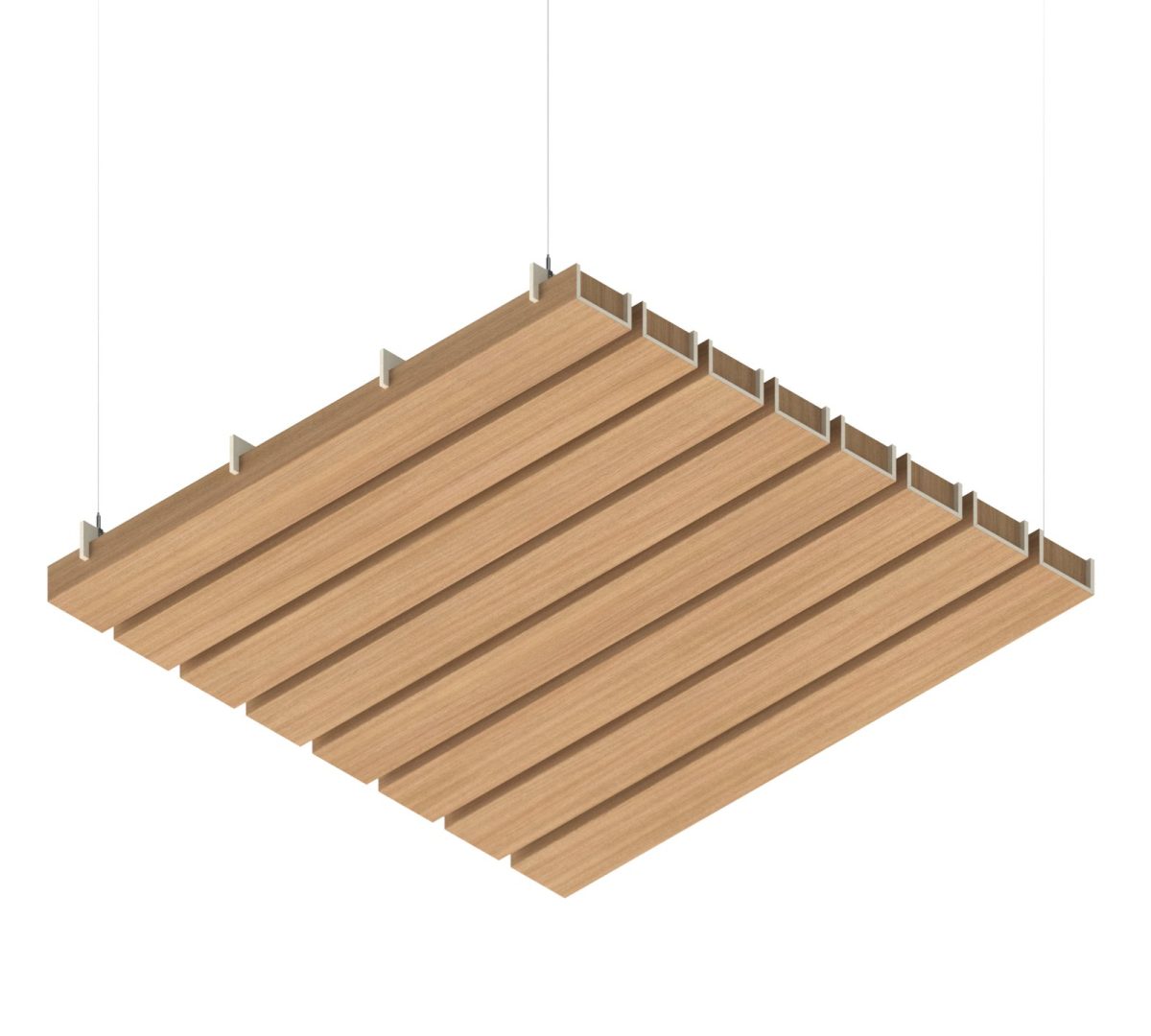

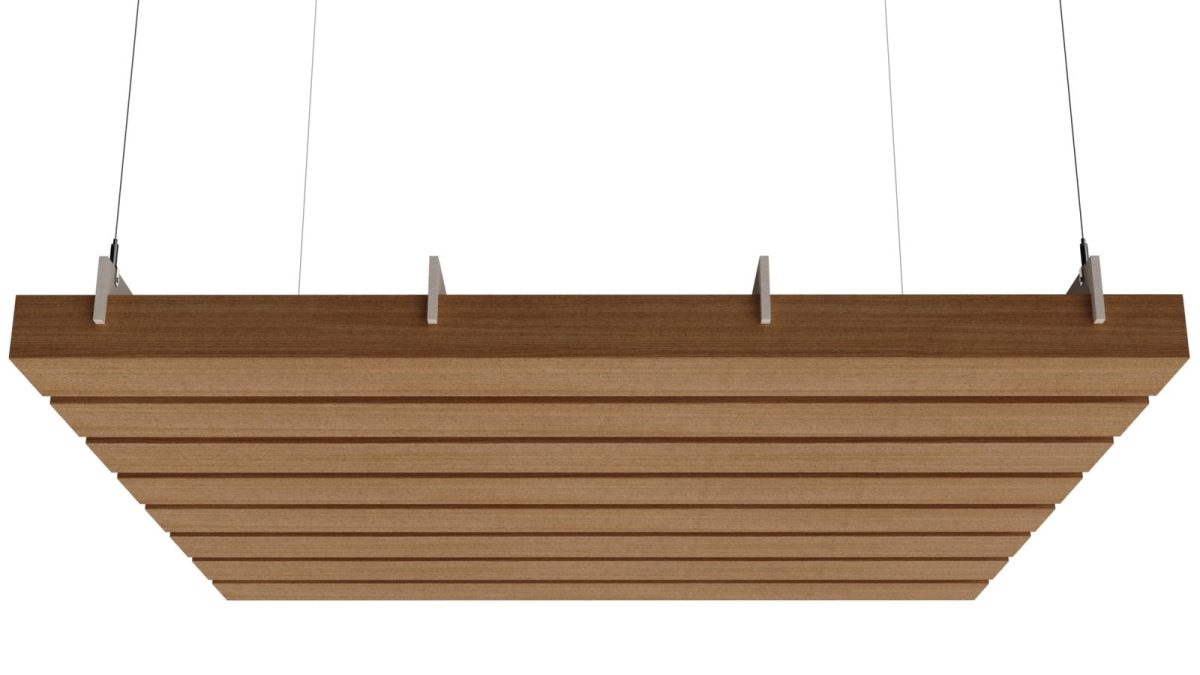

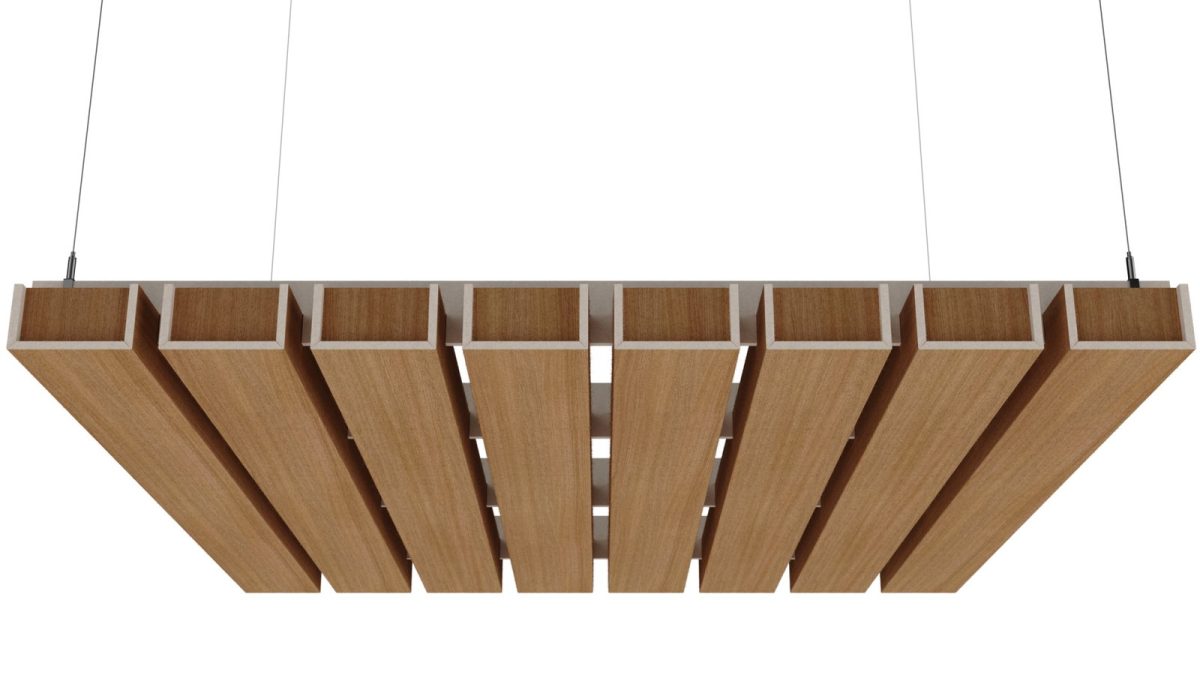

Come è fatto un modulo

Il modulo è un telaio di quattro binari di montaggio su cui si innestano otto doghe acustiche in feltro PET da 9 mm. Otto doghe da 125 mm più otto interspazi da 25 mm coprono esattamente il lato da 1200 mm. L’insieme assemblato forma un quadrato di 1200 x 1200 mm alto 110 mm che copre 1,44 m² di soffitto.

La confezione, secondo lo schema del set pubblicato da DeFelt per il modello Wide, contiene 8 doghe acustiche, 4 binari di montaggio, 16 connettori per binari, 16 connettori per doghe, 16 tappi terminali per le doghe, 4 sospensioni FeltLock in finitura nichelata (codice DF-XR142-9-N-SK) e la guida di montaggio.

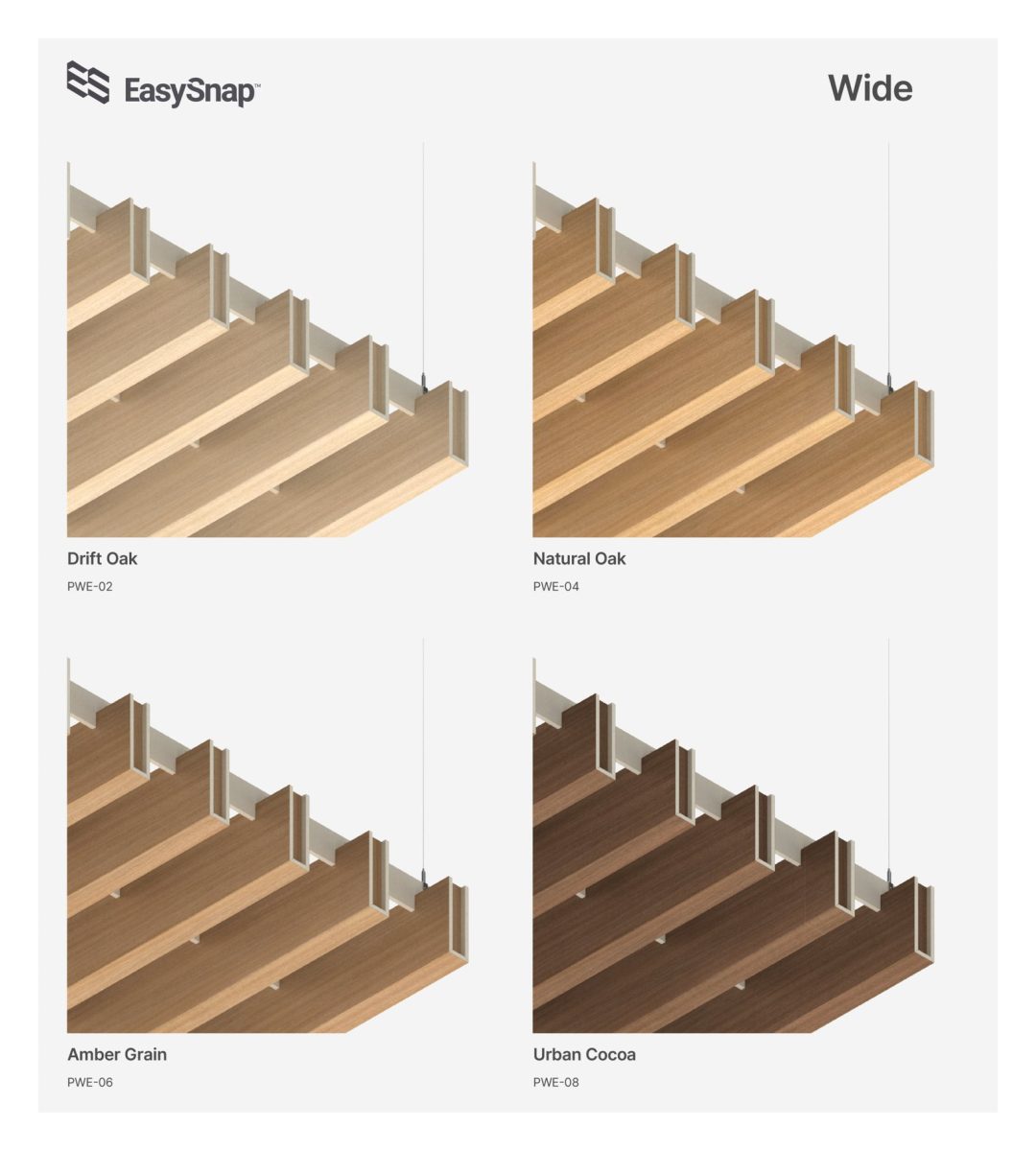

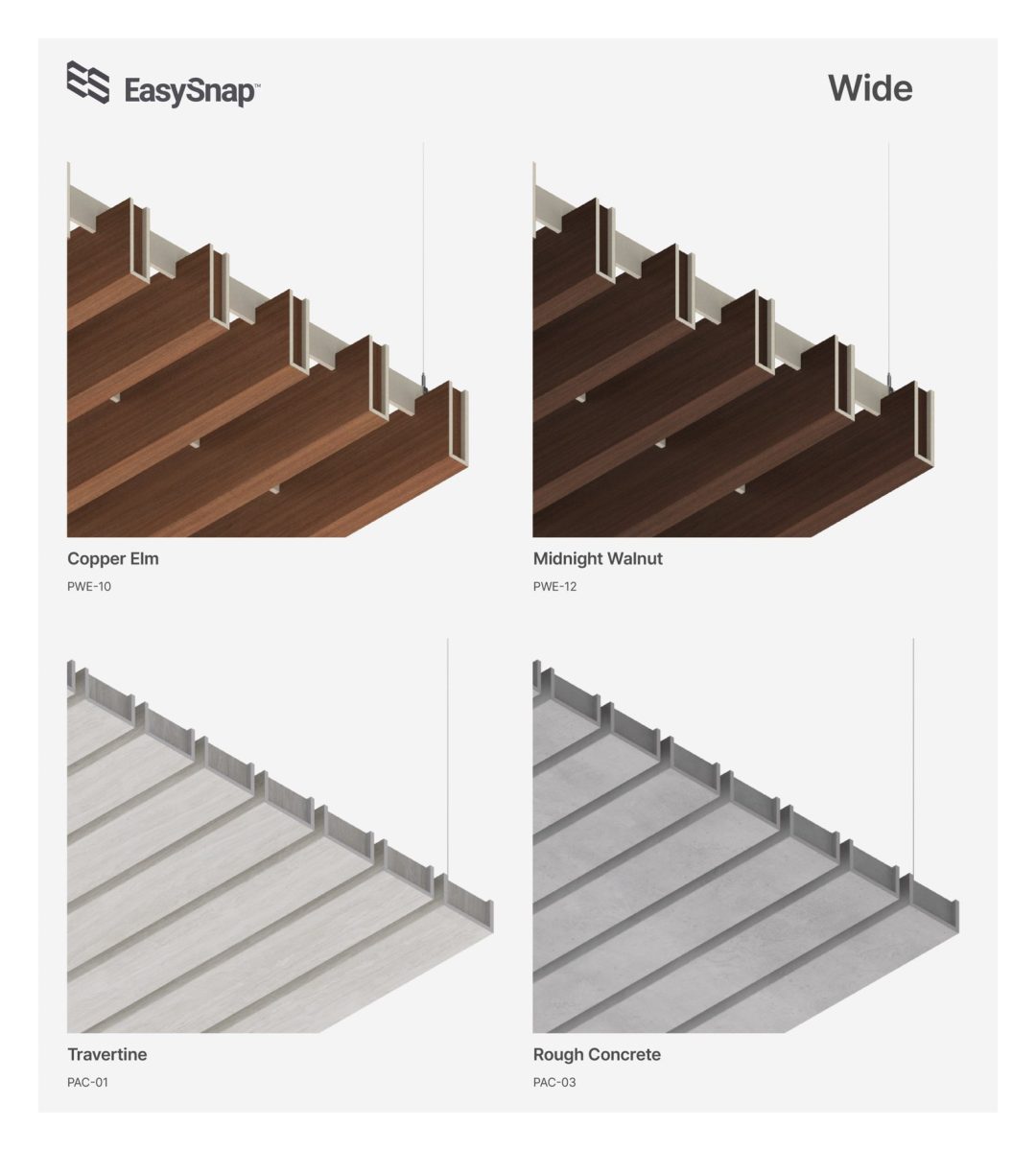

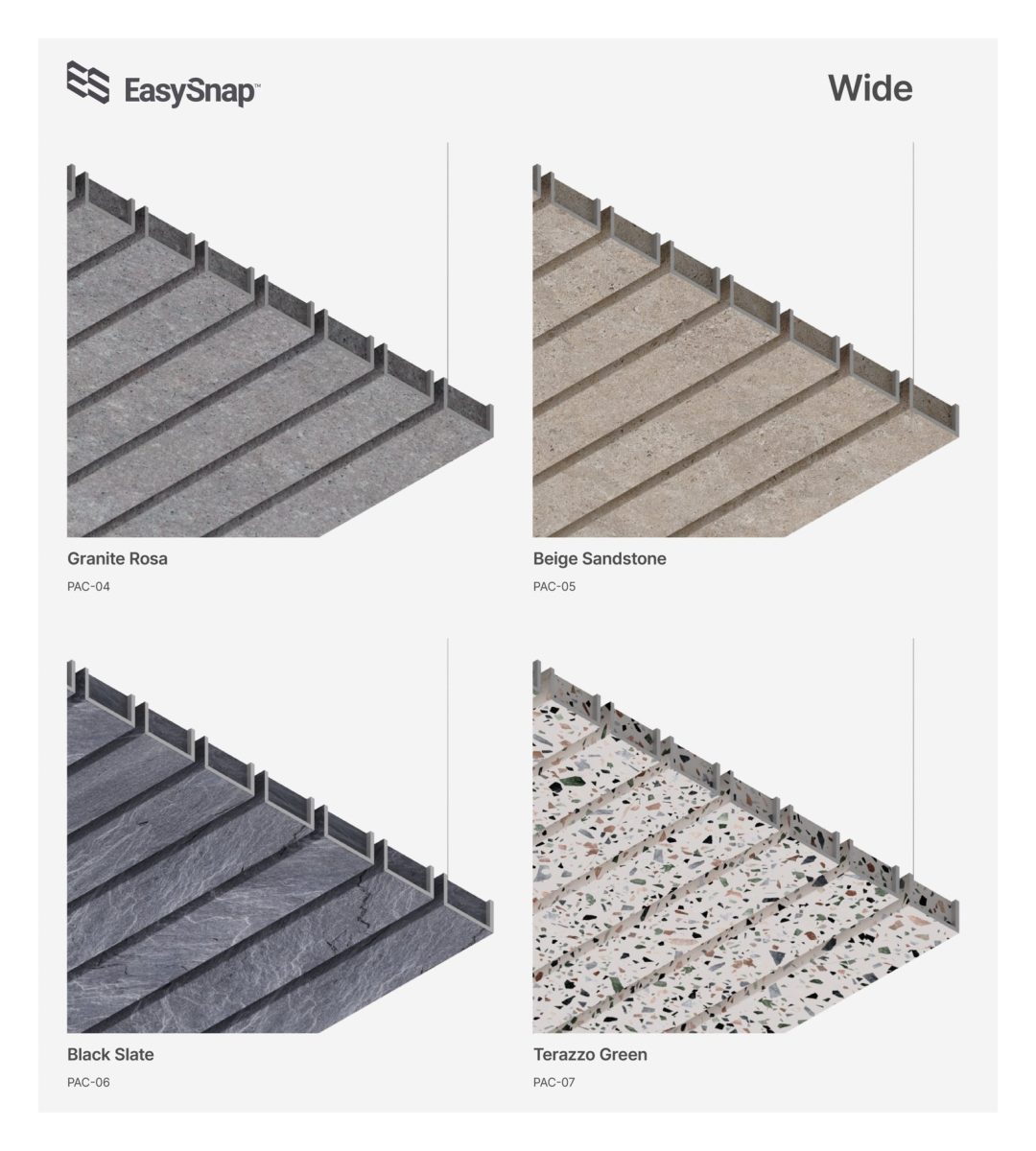

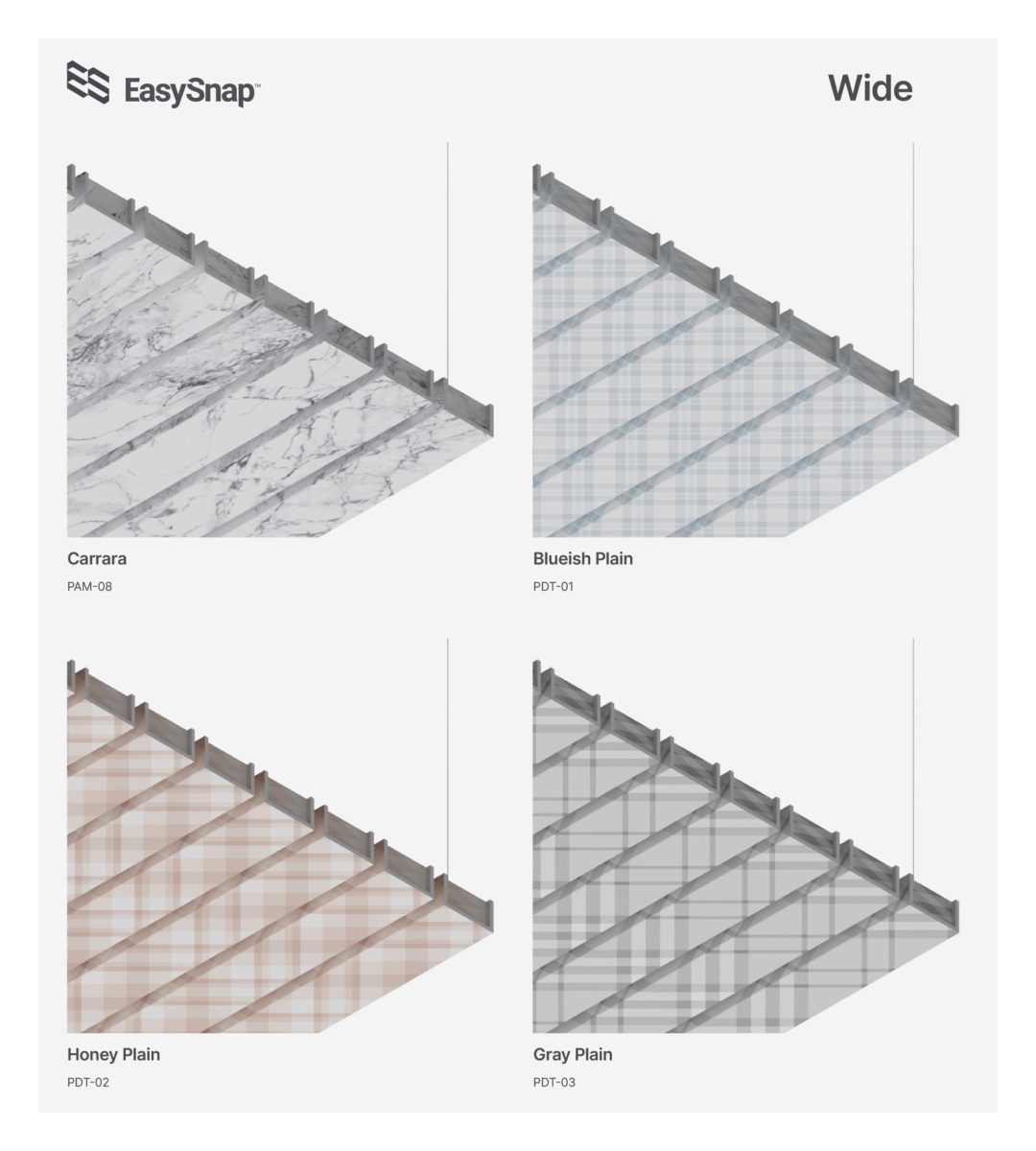

Le 24 fantasie stampate

La decorazione è una stampa sul feltro PET. Il catalogo indica il Wide come modello «ready to print» e presenta la stampa come imitazione di materiali quali legno, pietra e marmo. Le 24 fantasie a listino sono raggruppate da DeFelt in quattro famiglie.

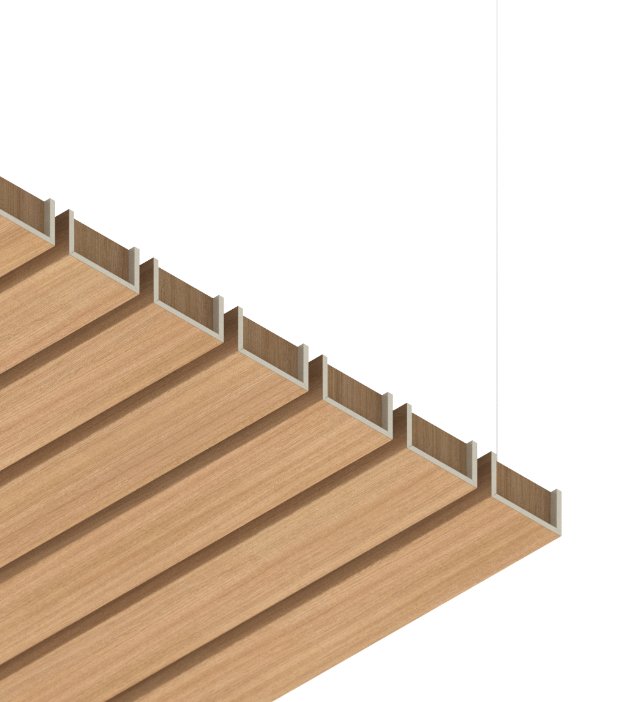

• WoodEcho (PWE-01…PWE-12) — effetto legno, 12 fantasie: Nordic Blonde, Drift Oak, Nordic Maple, Natural Oak, Sahara Oak, Amber Grain, Golden Harvest, Urban Cocoa, Tabacco Essence, Copper Elm, Cognac Oak, Midnight Walnut.
• ArchiCalm (PAC-01…PAC-08) — pietra, cemento e terrazzo, 8 fantasie: Travertine, Concrete Smooth, Concrete Rough, Granite Rosa, Beige Sandstone, Black Slate, Terazzo Green, Terazzo Purple.
• AcousticMarble (codice PAM) — effetto marmo: una fantasia, Carrara.
• DecoTones (PDT-01…PDT-03) — tinte piatte tramate: Blueish Plain, Honey Plain, Gray Plain.

Un chiarimento necessario: DeFelt non pubblica dati di assorbimento separati per la versione stampata. I valori riportati più sotto sono quelli dichiarati per il feltro PET da 9 mm e 1900 g/m². Non affermiamo quindi che la stampa lasci le prestazioni invariate, perché il produttore non lo scrive. Se il progetto richiede un dato acustico riferito alla versione stampata, chiedicelo: lo facciamo confermare a DeFelt prima dell’ordine.

Il materiale

Le doghe sono in feltro 100% PET ottenuto da bottiglie di plastica riciclate. Lo spessore standard dichiarato da DeFelt per EasySnap è 9 mm; i dati acustici del produttore sono riferiti al feltro PET da 9 mm e 1900 g/m². Il produttore lo dichiara riciclabile e VOC free, sulla base di un’analisi US EPA 5021A:2003 eseguita in HS-GS-MS (CAS 75-25-2: VOC 0,0001%; CAS 110-54-3: VOC 0,0005%; CAS 71-43-2: VOC 0,0005%). Il catalogo indica 2 anni di garanzia. Produzione europea: DeFelt sp. z o.o. ha sede a Wrocław, in Polonia.

DeFelt avverte che i colori del feltro PET possono variare leggermente rispetto a cataloghi e immagini e fra un lotto di produzione e l’altro, che i pannelli hanno un lato destro e un lato sinistro distinti e che il feltro mostra sfumature diverse a seconda del verso di posa; raccomanda di posare tutti i pezzi nello stesso verso. Su una fantasia direzionale come l’effetto legno è un’indicazione da seguire alla lettera.

Il sistema di sospensione FeltLock

La sospensione FeltLock è inclusa nel set in finitura nichelata, 4 punti per modulo. Il catalogo la descrive composta da attacco a soffitto, cavo d’acciaio e attacchi FeltLock; in fase di montaggio il cavo scorre in un morsetto che permette di regolare l’altezza senza attrezzi. La nichelatura è la finitura base compresa in ogni sistema FeltLock; il catalogo elenca fra le finiture disponibili anche bianco, grigio e nero.

Modularità

I connettori per binari, compresi nel set, permettono di unire più moduli in una griglia continua; il produttore li descrive come realizzati nello stesso materiale dei binari, quindi quasi invisibili. I connettori per doghe tengono le doghe allineate su una linea retta per tutta la lunghezza del soffitto, quindi la linea del disegno prosegue da un modulo all’altro invece di interrompersi al giunto. La guida di installazione documenta l’unione dei baffle sia in asse X sia in asse Z, e per entrambe le procedure elenca il Wide fra i modelli compatibili. Su richiesta DeFelt fornisce layout, spaziature, configurazioni di soffitto e stampe personalizzate.

Prestazioni acustiche

I dati che seguono sono quelli dichiarati da DeFelt per il feltro PET da 9 mm e 1900 g/m², non per la versione stampata in particolare.

• Montaggio diretto, senza intercapedine d’aria: assorbimento elevato alle medie e alte frequenze, prestazione limitata alle basse frequenze.
• Con plenum d’aria di 60-200 mm fra baffle e soffitto: assorbimento sensibilmente migliore alle basse e medie frequenze, con prestazione dichiarata elevata nell’intervallo del parlato (500-2000 Hz).
• Sempre con plenum di 60-200 mm: il produttore indica che il sistema EasySnap può raggiungere un NRC stimato fino a 0,90-0,95, corrispondente alla classe acustica A (αw ≥ 0,90), a seconda della configurazione e del set-up di prova.

DeFelt precisa che questi valori derivano da prove e calcoli interni e che la campagna di prove ufficiali di laboratorio secondo EN ISO 354, con classificazione secondo EN ISO 11654, è in preparazione. Lo riportiamo con la stessa cautela con cui il produttore lo pubblica: finché non esce il rapporto di prova non è un dato certificato da laboratorio terzo.

Dati tecnici

Tipologia	Baffle acustico sospeso a soffitto, modulare, a doghe larghe in feltro PET stampato
Modello	EasySnap Wide, versione con feltro stampato (Design Textures; DeFelt la chiama Extra Pattern Printed)
Dimensioni del modulo	1200 x 1200 x 110 mm (120 x 120 cm, altezza 11 cm)
Copertura per confezione	1,44 m² (un modulo)
Doghe per modulo	8
Dimensioni della doga	Lunghezza 1200 mm, larghezza 125 mm, altezza 70 mm
Interspazio fra le doghe	25 mm
Spessore del feltro	9 mm (spessore standard dichiarato da DeFelt per EasySnap)
Grammatura del feltro	1900 g/m², valore a cui il produttore riferisce i propri dati di assorbimento
Materiale	Feltro 100% PET ottenuto da bottiglie di plastica riciclate, con stampa decorativa; riciclabile, dichiarato VOC free dal produttore
Fantasie	24: WoodEcho PWE-01…PWE-12 (effetto legno), ArchiCalm PAC-01…PAC-08 (pietra, cemento, terrazzo), AcousticMarble PAM (marmo Carrara), DecoTones PDT-01…PDT-03 (tinte piatte). Stampe personalizzate su richiesta.
Reazione al fuoco	Il produttore dichiara, secondo PN-EN 13501-1:2019-02, classe B-s1, d0 per i pannelli FR e classe C-s2, d0 per i pannelli non FR. Tutte le varianti a listino di questo modello hanno codice articolo con suffisso FR.
Classe acustica	Con plenum d’aria di 60-200 mm il produttore indica che il sistema può raggiungere un NRC stimato fino a 0,90-0,95, corrispondente alla classe A (αw ≥ 0,90), a seconda della configurazione e del set-up di prova. DeFelt precisa che si tratta di valori da prove e calcoli interni, riferiti al feltro PET da 9 mm e 1900 g/m², e che la prova ufficiale secondo EN ISO 354, con classificazione EN ISO 11654, è in preparazione. Non sono pubblicati dati separati per la versione stampata.
Emissioni VOC	Analisi US EPA 5021A:2003 eseguita in HS-GS-MS: CAS 75-25-2 VOC 0,0001%; CAS 110-54-3 VOC 0,0005%; CAS 71-43-2 VOC 0,0005%
Contenuto della confezione	8 doghe acustiche, 4 binari di montaggio, 16 connettori per binari, 16 connettori per doghe, 16 tappi terminali, 4 sospensioni FeltLock nichelate (DF-XR142-9-N-SK), guida di montaggio
Sistema di sospensione	FeltLock: attacco a soffitto, cavo d’acciaio, attacchi con regolazione dell’altezza senza attrezzi. Finitura nichelata inclusa; il catalogo elenca anche bianco, grigio e nero.
Punti di fissaggio a soffitto	Dato discordante nelle fonti DeFelt: la scheda «Product Details / Wide» del catalogo riporta 1020 x 1050 mm, la data sheet della guida di installazione riporta 520 x 1050 mm per il Wide. Da far confermare al produttore prima di forare.
Formati del sistema EasySnap	Questa scheda è il modulo 120×120 cm. Il produttore indica come formati standard anche 60×120 cm e 60×60 cm (nel listino del catalogo il formato piccolo compare come 595 x 595 mm); misure personalizzate su richiesta.
Origine	DeFelt sp. z o.o., Wrocław, Polonia
Garanzia	2 anni, dichiarata dal produttore

Installazione

1. Apri la confezione, verifica la completezza del set e prepara il piano di lavoro e gli attrezzi. Il produttore indica cacciavite per l’assemblaggio e trapano, tronchese e strumenti di misura per il montaggio a soffitto.
2. Estrai le doghe e piegale nel punto di cerniera. Togli gli inserti di sicurezza dai fori e smaltiscili nella raccolta differenziata.
3. Prima di innestarle, orienta tutte le doghe nello stesso verso: è la raccomandazione generale di DeFelt sul feltro, e su una fantasia direzionale come l’effetto legno il verso di posa si vede.
4. Innesta le doghe nei binari di montaggio: comprimi la doga nel punto in cui deve entrare nella feritoia del binario e ripeti per tutte e otto.
5. Chiudi le estremità delle doghe con i tappi terminali compresi nel set.
6. Se hai in programma di unire più moduli in una sezione più grande, togli i tappi dalle estremità dei binari per fare spazio ai connettori.
7. Monta le quattro sospensioni FeltLock: infila la staffa sul binario di montaggio, poi inserisci e serra il bullone.
8. Segna i punti di installazione sul soffitto usando la data sheet del produttore per le distanze previste dal pattern scelto, e fora secondo i tasselli previsti. Inserisci i tasselli e fissa gli attacchi a soffitto con i bulloni a espansione.
9. Inserisci il cavo d’acciaio nel morsetto e collegalo all’attacco a soffitto. Verifica che il cavo sia bloccato saldamente.
10. Solleva il baffle, fai passare i cavi d’acciaio negli elementi di aggancio del modulo, regola l’altezza facendo scorrere il cavo nel morsetto fino alla quota di plenum voluta, metti in bolla e taglia il cavo in eccesso.
11. Per una griglia di più moduli, ripeti e collega i moduli adiacenti con i connettori per binari e per doghe, così che le doghe restino allineate da un modulo all’altro. La guida DeFelt documenta l’unione sia in asse X sia in asse Z.

Il montaggio si esegue in quota e con attrezzi da foratura: lavora in sicurezza e sempre in due, come raccomanda il produttore.

Perché acquistarlo da MasAcoustics

Consulenza acustica gratuita. Prima di ordinare mandaci pianta, altezze, destinazione d’uso e materiali dell’ambiente: valutiamo insieme se i baffle sono la risposta giusta al tuo problema e in quale quantità.

Assistenza sulla configurazione. Scelta della fantasia fra le 24 a listino, numero di moduli, passo della griglia, altezza di sospensione, verso di posa: su una versione stampata l’estetica e l’acustica si decidono insieme, e conviene farlo prima dell’ordine.

Esperienza dal 2005. MasAcoustics lavora sull’acustica degli ambienti dal 2005, su progetti che vanno dallo studio di registrazione all’ufficio open space. Le domande di capitolato — reazione al fuoco, dati di assorbimento, comportamento della versione stampata — le giriamo direttamente a DeFelt.

Spedizione in tutta Italia. Confermiamo disponibilità e tempi di consegna al momento dell’ordine, fantasia per fantasia.

Domande frequenti

La stampa cambia l’assorbimento acustico?

DeFelt non pubblica dati di assorbimento separati per la versione stampata: i valori dichiarati si riferiscono al feltro PET da 9 mm e 1900 g/m². Per correttezza non diciamo né che la stampa non incide né che incide: il produttore non lo scrive. Se il tuo progetto ha un requisito acustico da rispettare a capitolato, chiedicelo e giriamo la domanda a DeFelt prima dell’ordine.

Quante fantasie ci sono e come sono organizzate?

Sono 24, in quattro famiglie: WoodEcho (PWE-01…PWE-12) con dodici effetti legno; ArchiCalm (PAC-01…PAC-08) con travertino, cemento liscio e ruvido, granito, arenaria, ardesia e due terrazzo; AcousticMarble con l’effetto marmo Carrara; DecoTones (PDT-01…PDT-03) con tre tinte piatte tramate. Su richiesta il produttore realizza stampe personalizzate. Nota sui codici: per l’AcousticMarble il configuratore del produttore indica PAM-01 mentre la tavola del catalogo riporta PAM-08; se ti serve il codice d’ordine esatto, chiedicelo e lo facciamo confermare.

Sembra davvero legno?

È una stampa su feltro PET, non un rivestimento in legno: la resa è un effetto legno, non una superficie lignea. Vale la stessa avvertenza che DeFelt dà per tutti i suoi materiali: le immagini di catalogo e i render non sono affidabili per una scelta vincolante, e fra un lotto e l’altro possono esserci lievi differenze. Prima di ordinare chiedici il campione fisico della fantasia che ti interessa.

Quanti moduli servono per una sala riunioni o per un open space?

Non esiste un numero valido per tutti: dipende dal volume del locale, dall’altezza del soffitto, dai materiali già presenti (vetro, cartongesso, moquette, arredi) e dal risultato che vuoi ottenere. L’unico dato certo di partenza è che ogni modulo copre 1,44 m² di soffitto. Il resto è un calcolo sull’ambiente reale: mandaci misure e destinazione d’uso e lo facciamo noi, gratuitamente, prima dell’ordine.

Assorbono anche le basse frequenze?

Dipende dallo spazio d’aria che lasci fra baffle e soffitto. Con il feltro PET da 9 mm (1900 g/m²) il produttore descrive due situazioni: montaggio diretto senza intercapedine, con assorbimento elevato alle medie e alte frequenze e prestazione limitata alle basse; sospensione con plenum d’aria di 60-200 mm, con assorbimento sensibilmente migliore alle basse e medie frequenze e prestazione elevata nella gamma della voce (500-2000 Hz). Nella stessa condizione il produttore indica un NRC stimato fino a 0,90-0,95, corrispondente alla classe A (αw ≥ 0,90), precisando che i valori derivano da prove e calcoli interni e che la prova ufficiale secondo EN ISO 354, con classificazione EN ISO 11654, è in preparazione.

Nascondono gli impianti a soffitto?

In parte. Il catalogo presenta il Wide come il modello con doghe larghe che «nasconde efficacemente il soffitto» migliorando al tempo stesso l’acustica del locale, mentre la scheda prodotto parla di soffitto tecnico nascosto solo in parte. I numeri chiariscono la differenza: doghe larghe 125 mm e fessure di 25 mm, quindi guardando da sotto in verticale una parte del soffitto resta visibile. Non è un controsoffitto chiuso e non va usato come tale.

Si montano su un soffitto in cartongesso?

La procedura del produttore prevede foratura del soffitto, tasselli e bulloni a espansione: il fissaggio va dimensionato sul supporto reale. DeFelt non dichiara il peso del modulo né specifica i tasselli per i diversi tipi di soffitto. Su lastre in cartongesso occorre ancorare alla struttura portante o usare fissaggi adatti al tipo di lastra. Attenzione anche a un punto aperto: sull’interasse dei punti di fissaggio del Wide il catalogo indica 1020 x 1050 mm e la guida di installazione 520 x 1050 mm. Scrivici com’è fatto il tuo soffitto e facciamo confermare la quota giusta prima che tu fori.

Sono ignifughi?

Il produttore dichiara la classificazione di reazione al fuoco secondo PN-EN 13501-1:2019-02: pannelli FR in classe B-s1, d0 e pannelli non FR in classe C-s2, d0. Tutte le varianti a listino di questo modello hanno codice articolo con suffisso FR. Verifica sempre quale classe richiede il capitolato del tuo progetto e chiedici la dichiarazione del produttore prima dell’ordine.

Si possono unire più moduli fra loro?

Sì. Nel set sono compresi 16 connettori per binari e 16 connettori per doghe, che permettono di estendere la griglia con moduli aggiuntivi formando una struttura sospesa continua e di tenere le doghe allineate su una linea retta da un modulo all’altro. La guida di installazione prevede l’unione sia in asse X sia in asse Z.

Cosa trovo nella confezione?

8 doghe acustiche stampate, 4 binari di montaggio, 16 connettori per binari, 16 connettori per doghe, 16 tappi terminali, 4 sospensioni FeltLock nichelate (DF-XR142-9-N-SK) e la guida di montaggio. Gli attrezzi restano a carico tuo: il produttore indica cacciavite, trapano, tronchese e strumenti di misura. Per il fissaggio a soffitto verifica che i tasselli previsti siano adatti al tuo supporto.
