Baffle Acustico EasySnap Wide con Twin Felt

I baffle acustici EasySnap Wide con Twin Felt sono pannelli fonoassorbenti sospesi a soffitto, formati da doghe larghe innestate su binari e appese con cavi d’acciaio regolabili. È lo stesso modulo del Wide in tinta unita — otto doghe larghe 125 mm, alte 70 mm e lunghe 1200 mm, con 25 mm di interspazio, per un modulo di 1200 x 1200 x 110 mm — ma le doghe sono in feltro accoppiato bicolore: due strati di colore diverso laminati insieme in un unico pezzo a doppio strato. Gli abbinamenti a listino sono tre: DF04-TF31, DF06-TF34 e DF71-TF33. Serve dove il problema è il riverbero interno e l’intelligibilità del parlato — open space, sale riunioni, aule, ristoranti, hall, negozi e showroom — e il soffitto è anche una superficie di progetto.

• Fonoassorbente in feltro PET
• Reazione al fuoco B-s1, d0
• Feltro PET riciclato e riciclabile
• VOC free
• Non ostruisce impianti e ventilazione
• Elemento decorativo a soffitto

Realizzazioni

Nelle immagini: aree lounge e attesa, uffici open space, sale riunioni, caffetterie e ristoranti, biblioteche e sale studio, hall direzionali e showroom, con i dettagli del profilo delle doghe e del sistema di sospensione.

Informazioni generali

EasySnap è il sistema di baffle acustici modulari di DeFelt (Wrocław, Polonia). Il Wide è il modello a doghe larghe: nel disegno quotato del catalogo la misura da 125 mm è quella orizzontale, quindi la faccia larga della doga guarda verso il basso e le fessure fra una doga e l’altra sono di 25 mm. Impianti, canali e cavidotti restano in parte fuori vista senza chiudere il soffitto con un controsoffitto continuo.

Che cos’è la finitura TwinFelt

Il catalogo DeFelt definisce TwinFelt come la tecnologia che permette di rivestire il feltro con un secondo materiale, per ampliarne le possibilità d’uso negli interni; il titolo del prodotto del fornitore parla di Double-Layer PET felt laminated slats, cioè doghe laminate a doppio strato. In concreto è un feltro accoppiato bicolore: due strati di colore diverso laminati insieme, che formano una sola doga, identificati da due codici colore (uno DF, uno TF). Costruttivamente resta lo stesso baffle EasySnap Wide — stessi binari, stessi connettori, stessa sospensione — cambia il materiale delle doghe.

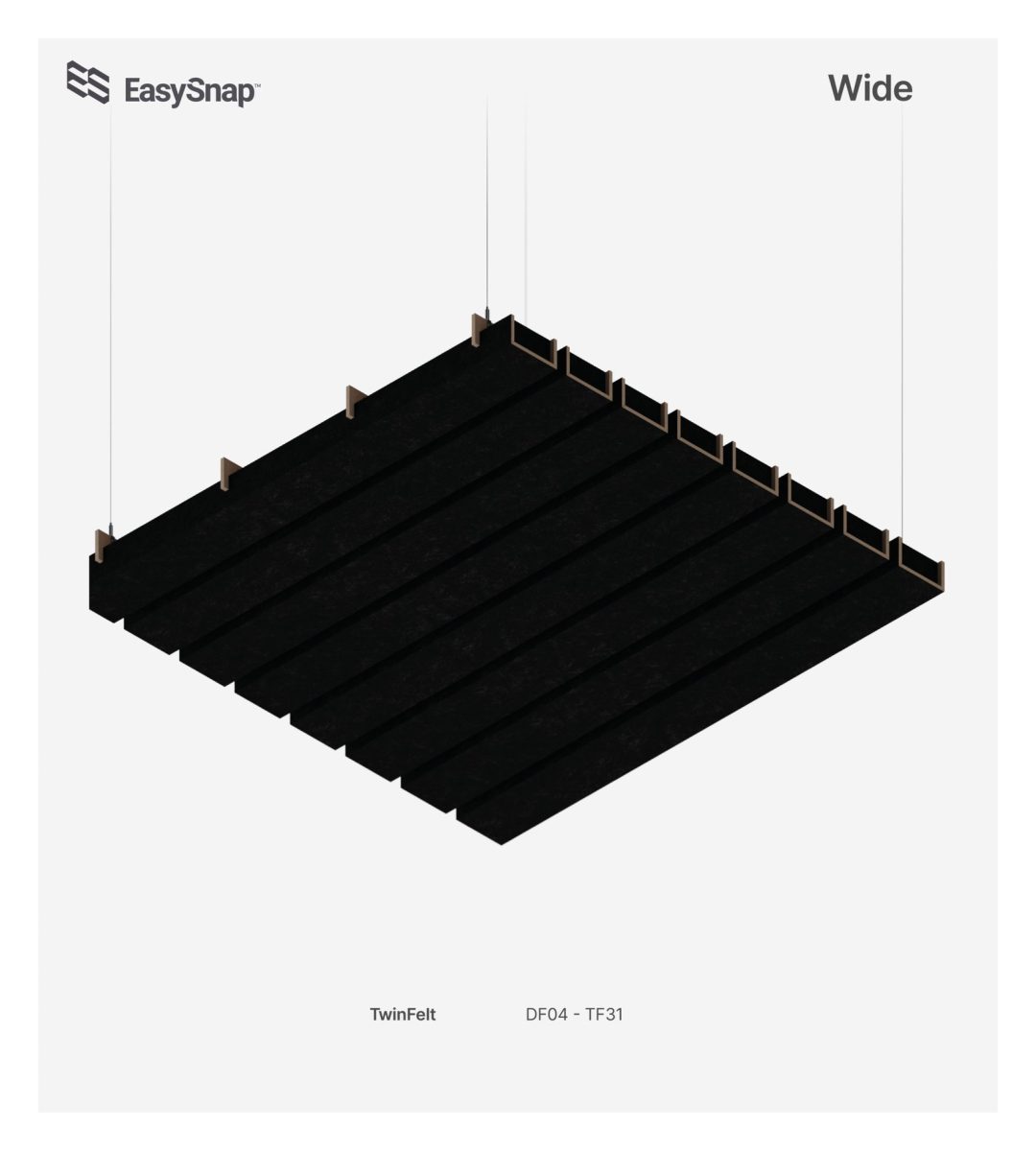

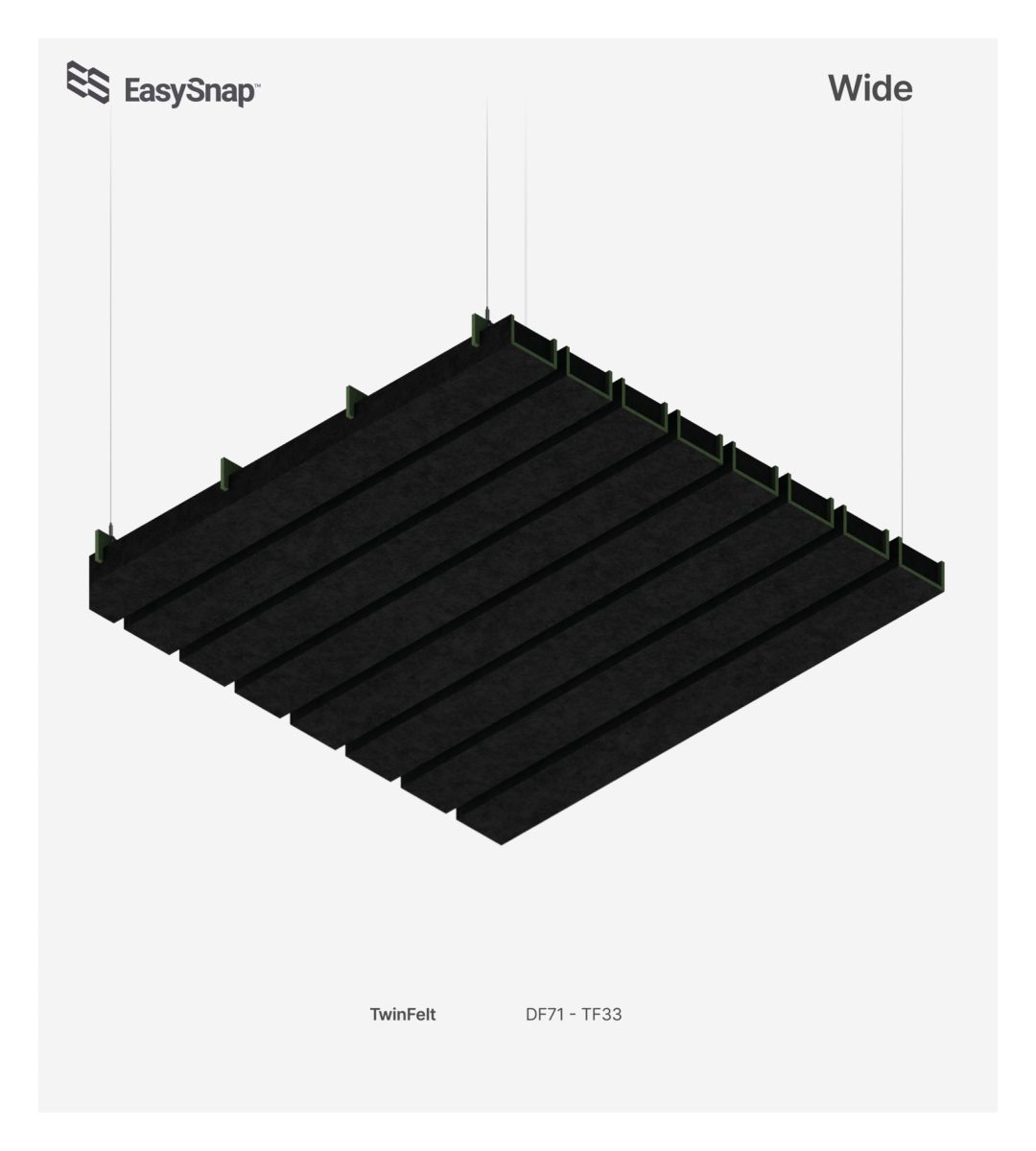

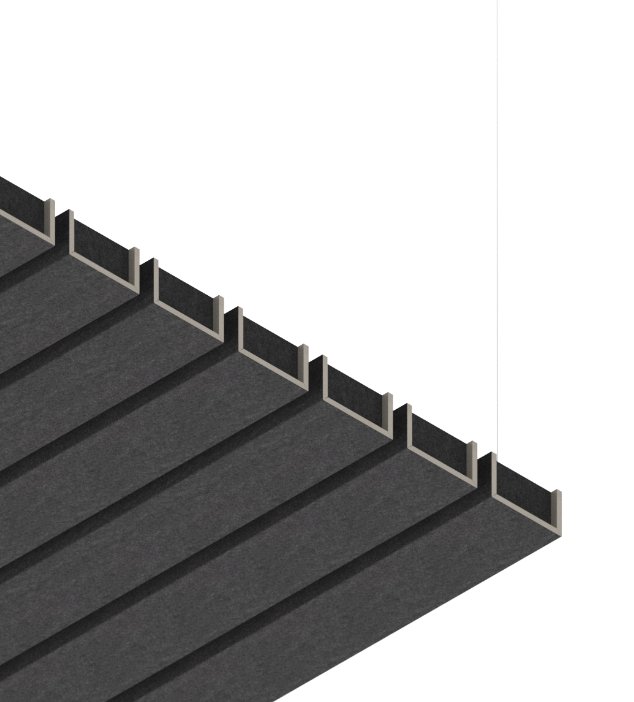

Gli abbinamenti a listino per questo modello sono tre: DF04-TF31, DF06-TF34 e DF71-TF33. Il primo codice è un colore della cartella feltri DeFelt (DF-04 Dark Jute, DF-06 Zara Beige, DF-71 Matte Green); per i codici TF il produttore non pubblica né nome commerciale né riferimento colore, e non specifica quale dei due strati resti in vista sulla faccia larga della doga. Prima di ordinare chiedici la tessera fisica dell’abbinamento che ti interessa: su questa versione la resa a schermo non basta.

Come è fatto un modulo

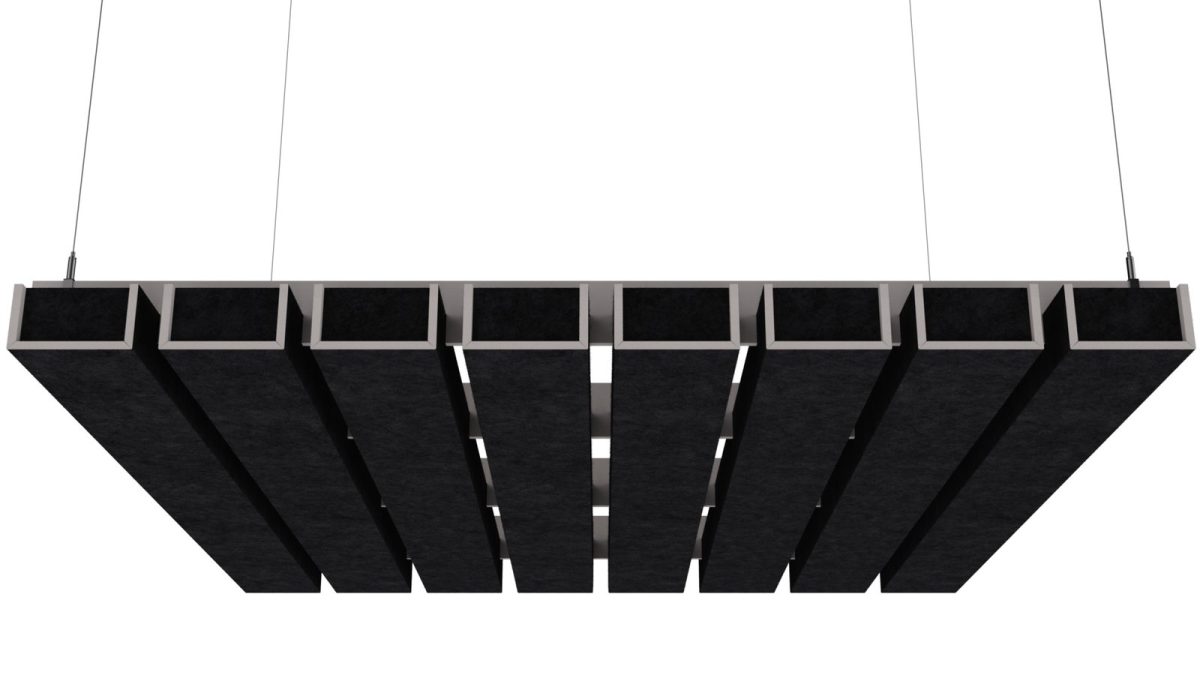

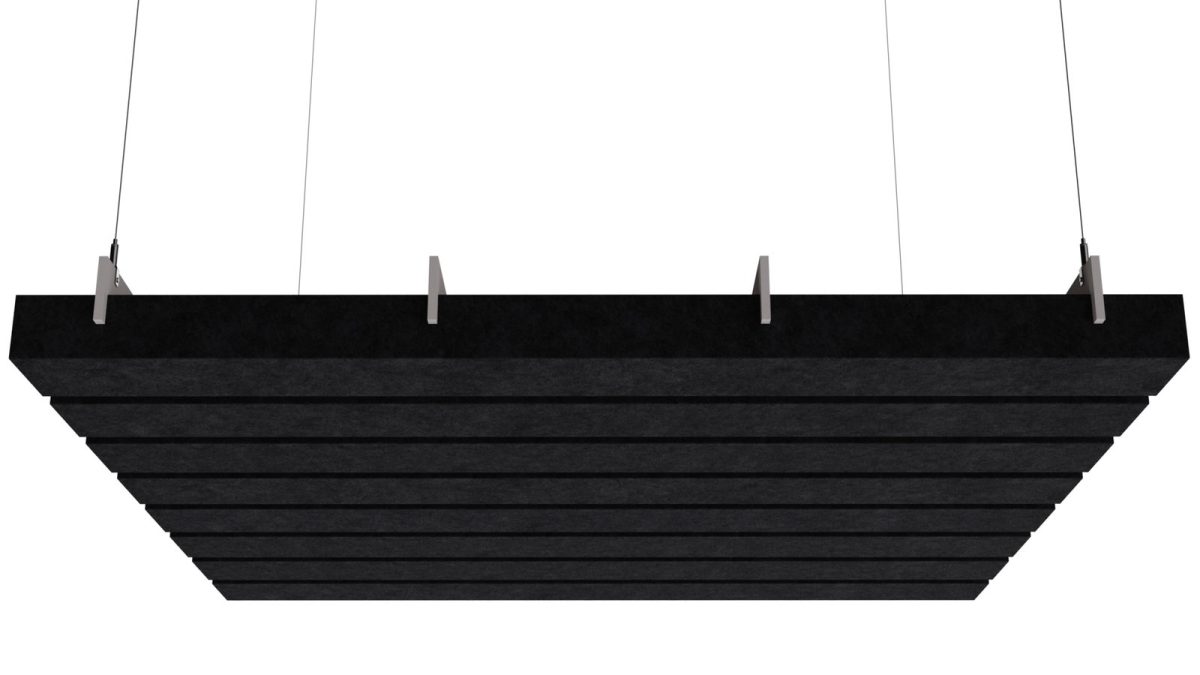

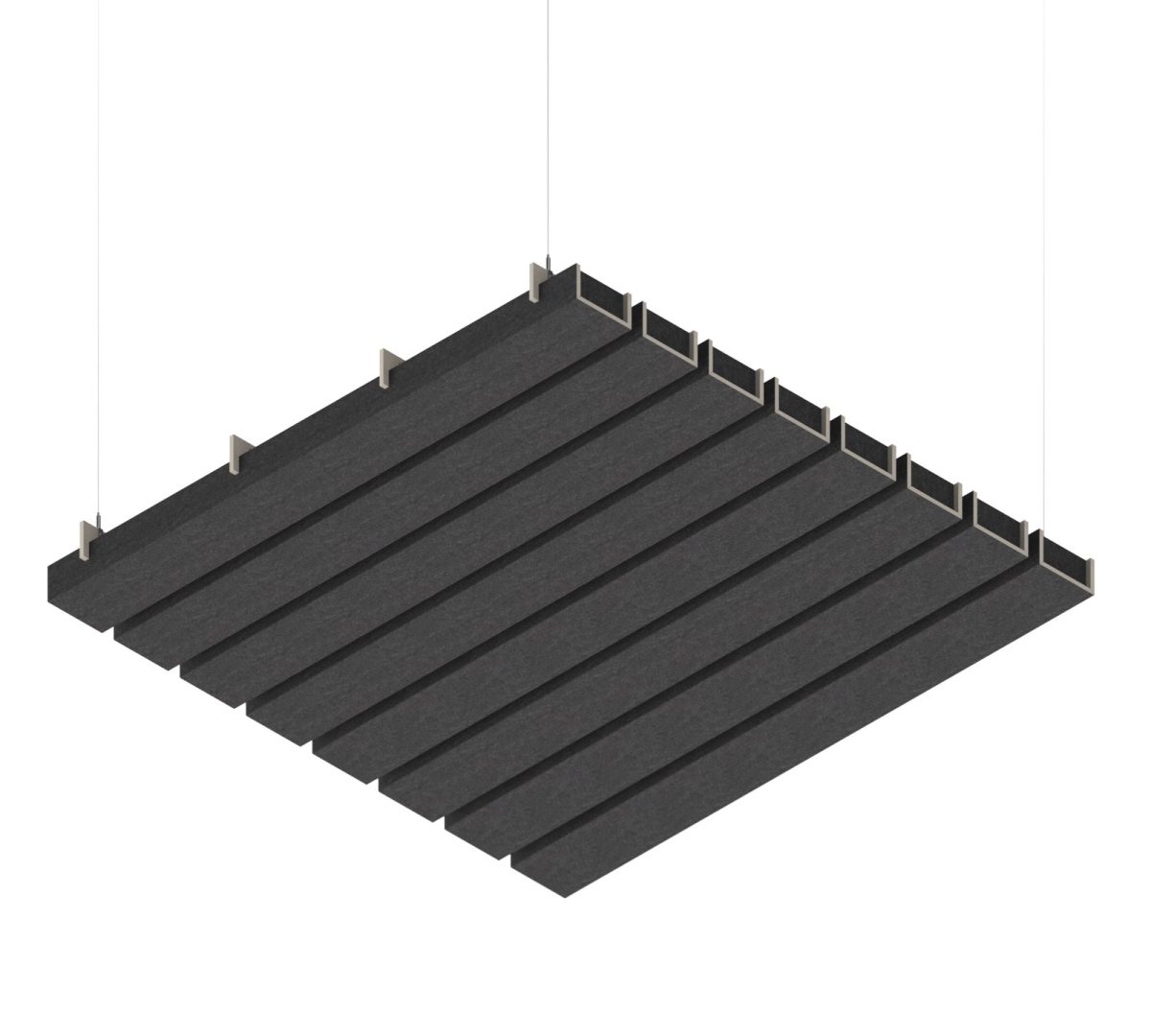

Il modulo è un telaio di quattro binari di montaggio su cui si innestano otto doghe acustiche. Otto doghe da 125 mm più otto interspazi da 25 mm coprono esattamente il lato da 1200 mm. L’insieme assemblato forma un quadrato di 1200 x 1200 mm alto 110 mm che copre 1,44 m² di soffitto.

La confezione, secondo lo schema del set pubblicato da DeFelt per il modello Wide, contiene 8 doghe acustiche, 4 binari di montaggio, 16 connettori per binari, 16 connettori per doghe, 16 tappi terminali per le doghe, 4 sospensioni FeltLock in finitura nichelata (codice DF-XR142-9-N-SK) e la guida di montaggio.

Il materiale

La scheda prodotto indica come materiale di base il feltro 100% PET ottenuto da bottiglie di plastica riciclate. Lo spessore standard dichiarato da DeFelt per EasySnap è 9 mm e i dati acustici del produttore sono riferiti al feltro PET da 9 mm e 1900 g/m²; per il laminato TwinFelt non è pubblicato uno spessore totale distinto, né è specificato di che materiale sia il secondo strato — il catalogo parla genericamente di «un secondo materiale». Il produttore dichiara il feltro riciclabile e VOC free, sulla base di un’analisi US EPA 5021A:2003 eseguita in HS-GS-MS (CAS 75-25-2: VOC 0,0001%; CAS 110-54-3: VOC 0,0005%; CAS 71-43-2: VOC 0,0005%). Il catalogo indica 2 anni di garanzia. Produzione europea: DeFelt sp. z o.o. ha sede a Wrocław, in Polonia.

DeFelt avverte che i colori del feltro PET possono variare leggermente rispetto a cataloghi e immagini e fra un lotto di produzione e l’altro, che i pannelli hanno un lato destro e un lato sinistro distinti e che il feltro mostra sfumature diverse a seconda del verso di posa; raccomanda di posare tutti i pezzi nello stesso verso. Su un materiale a due strati di colore diverso l’orientamento delle doghe va deciso prima di montare, non in corso d’opera.

Il sistema di sospensione FeltLock

La sospensione FeltLock è inclusa nel set in finitura nichelata, 4 punti per modulo. Il catalogo la descrive composta da attacco a soffitto, cavo d’acciaio e attacchi FeltLock; in fase di montaggio il cavo scorre in un morsetto che permette di regolare l’altezza senza attrezzi. La nichelatura è la finitura base compresa in ogni sistema FeltLock; il catalogo elenca fra le finiture disponibili anche bianco, grigio e nero.

Modularità

I connettori per binari, compresi nel set, permettono di unire più moduli in una griglia continua; il produttore li descrive come realizzati nello stesso materiale dei binari, quindi quasi invisibili. I connettori per doghe tengono le doghe allineate su una linea retta per tutta la lunghezza del soffitto. La guida di installazione documenta l’unione dei baffle sia in asse X sia in asse Z, e per entrambe le procedure elenca il Wide fra i modelli compatibili. Su richiesta DeFelt fornisce layout, spaziature, configurazioni di soffitto e soluzioni personalizzate.

Prestazioni acustiche

I dati che seguono sono quelli dichiarati da DeFelt per il feltro PET da 9 mm e 1900 g/m². Il produttore non pubblica dati separati per la versione TwinFelt accoppiata.

• Montaggio diretto, senza intercapedine d’aria: assorbimento elevato alle medie e alte frequenze, prestazione limitata alle basse frequenze.
• Con plenum d’aria di 60-200 mm fra baffle e soffitto: assorbimento sensibilmente migliore alle basse e medie frequenze, con prestazione dichiarata elevata nell’intervallo del parlato (500-2000 Hz).
• Sempre con plenum di 60-200 mm: il produttore indica che il sistema EasySnap può raggiungere un NRC stimato fino a 0,90-0,95, corrispondente alla classe acustica A (αw ≥ 0,90), a seconda della configurazione e del set-up di prova.

DeFelt precisa che questi valori derivano da prove e calcoli interni e che la campagna di prove ufficiali di laboratorio secondo EN ISO 354, con classificazione secondo EN ISO 11654, è in preparazione. Lo riportiamo con la stessa cautela con cui il produttore lo pubblica: finché non esce il rapporto di prova non è un dato certificato da laboratorio terzo. I grafici di assorbimento del catalogo sono riferiti al feltro PET standard, non alla versione accoppiata: se ti servono numeri per il TwinFelt, chiedicelo e li richiediamo a DeFelt.

Dati tecnici

Tipologia	Baffle acustico sospeso a soffitto, modulare, a doghe larghe in feltro accoppiato bicolore
Modello	EasySnap Wide, versione TwinFelt (doghe laminate a doppio strato)
Dimensioni del modulo	1200 x 1200 x 110 mm (120 x 120 cm, altezza 11 cm)
Copertura per confezione	1,44 m² (un modulo)
Doghe per modulo	8
Dimensioni della doga	Lunghezza 1200 mm, larghezza 125 mm, altezza 70 mm
Interspazio fra le doghe	25 mm
Spessore del feltro	9 mm è lo spessore standard dichiarato da DeFelt per il feltro PET EasySnap. Per il laminato TwinFelt il produttore non pubblica uno spessore totale distinto.
Grammatura del feltro	1900 g/m², valore a cui il produttore riferisce i propri dati di assorbimento
Materiale	Materiale di base dichiarato in scheda prodotto: feltro 100% PET ottenuto da bottiglie di plastica riciclate, riciclabile e dichiarato VOC free. Versione TwinFelt: due strati di colore diverso laminati insieme; il catalogo parla di feltro rivestito con «un secondo materiale» senza specificare quale.
Abbinamenti disponibili	DF04-TF31, DF06-TF34, DF71-TF33 (DF-04 Dark Jute, DF-06 Zara Beige, DF-71 Matte Green; per i codici TF il produttore non pubblica nome né riferimento colore)
Reazione al fuoco	Il produttore dichiara, secondo PN-EN 13501-1:2019-02, classe B-s1, d0 per i pannelli FR e classe C-s2, d0 per i pannelli non FR. Tutte le varianti a listino di questo modello hanno codice articolo con suffisso FR. La classificazione è riferita al feltro PET: per il laminato a due strati va richiesta conferma al produttore.
Classe acustica	Con plenum d’aria di 60-200 mm il produttore indica che il sistema può raggiungere un NRC stimato fino a 0,90-0,95, corrispondente alla classe A (αw ≥ 0,90), a seconda della configurazione e del set-up di prova. DeFelt precisa che si tratta di valori da prove e calcoli interni, riferiti al feltro PET da 9 mm e 1900 g/m², e che la prova ufficiale secondo EN ISO 354, con classificazione EN ISO 11654, è in preparazione. Non sono pubblicati dati separati per la versione TwinFelt.
Emissioni VOC	Analisi US EPA 5021A:2003 eseguita in HS-GS-MS: CAS 75-25-2 VOC 0,0001%; CAS 110-54-3 VOC 0,0005%; CAS 71-43-2 VOC 0,0005%
Contenuto della confezione	8 doghe acustiche, 4 binari di montaggio, 16 connettori per binari, 16 connettori per doghe, 16 tappi terminali, 4 sospensioni FeltLock nichelate (DF-XR142-9-N-SK), guida di montaggio
Sistema di sospensione	FeltLock: attacco a soffitto, cavo d’acciaio, attacchi con regolazione dell’altezza senza attrezzi. Finitura nichelata inclusa; il catalogo elenca anche bianco, grigio e nero.
Punti di fissaggio a soffitto	Dato discordante nelle fonti DeFelt: la scheda «Product Details / Wide» del catalogo riporta 1020 x 1050 mm, la data sheet della guida di installazione riporta 520 x 1050 mm per il Wide. Da far confermare al produttore prima di forare.
Formati del sistema EasySnap	Questa scheda è il modulo 120×120 cm. Il produttore indica come formati standard anche 60×120 cm e 60×60 cm (nel listino del catalogo il formato piccolo compare come 595 x 595 mm); misure personalizzate su richiesta.
Origine	DeFelt sp. z o.o., Wrocław, Polonia
Garanzia	2 anni, dichiarata dal produttore

Installazione

1. Apri la confezione, verifica la completezza del set e prepara il piano di lavoro e gli attrezzi. Il produttore indica cacciavite per l’assemblaggio e trapano, tronchese e strumenti di misura per il montaggio a soffitto.
2. Estrai le doghe e piegale nel punto di cerniera. Togli gli inserti di sicurezza dai fori e smaltiscili nella raccolta differenziata.
3. Decidi l’orientamento prima di montare: essendo il feltro accoppiato bicolore, il verso con cui posi le doghe determina quale strato resta in vista. Orienta tutte le doghe nello stesso modo, come raccomanda il produttore.
4. Innesta le doghe nei binari di montaggio: comprimi la doga nel punto in cui deve entrare nella feritoia del binario e ripeti per tutte e otto.
5. Chiudi le estremità delle doghe con i tappi terminali compresi nel set.
6. Se hai in programma di unire più moduli in una sezione più grande, togli i tappi dalle estremità dei binari per fare spazio ai connettori.
7. Monta le quattro sospensioni FeltLock: infila la staffa sul binario di montaggio, poi inserisci e serra il bullone.
8. Segna i punti di installazione sul soffitto usando la data sheet del produttore per le distanze previste dal pattern scelto, e fora secondo i tasselli previsti. Inserisci i tasselli e fissa gli attacchi a soffitto con i bulloni a espansione.
9. Inserisci il cavo d’acciaio nel morsetto e collegalo all’attacco a soffitto. Verifica che il cavo sia bloccato saldamente.
10. Solleva il baffle, fai passare i cavi d’acciaio negli elementi di aggancio del modulo, regola l’altezza facendo scorrere il cavo nel morsetto fino alla quota di plenum voluta, metti in bolla e taglia il cavo in eccesso.
11. Per una griglia di più moduli, ripeti e collega i moduli adiacenti con i connettori per binari e per doghe. La guida DeFelt documenta l’unione sia in asse X sia in asse Z.

Il montaggio si esegue in quota e con attrezzi da foratura: lavora in sicurezza e sempre in due, come raccomanda il produttore.

Perché acquistarlo da MasAcoustics

Consulenza acustica gratuita. Prima di ordinare mandaci pianta, altezze, destinazione d’uso e materiali dell’ambiente: valutiamo insieme se i baffle sono la risposta giusta al tuo problema e in quale quantità.

Assistenza sulla configurazione. Scelta dell’abbinamento fra i tre a listino, numero di moduli, passo della griglia, altezza di sospensione, orientamento delle doghe: sul Twin Felt sono decisioni da prendere prima dell’ordine, perché il materiale non si gira dopo il montaggio. Ti aiutiamo a chiuderle e ti procuriamo la tessera fisica dell’abbinamento.

Esperienza dal 2005. MasAcoustics lavora sull’acustica degli ambienti dal 2005, su progetti che vanno dallo studio di registrazione all’ufficio open space. Le domande di capitolato — reazione al fuoco, dati di assorbimento, composizione della versione accoppiata — le giriamo direttamente a DeFelt.

Spedizione in tutta Italia. Confermiamo disponibilità e tempi di consegna al momento dell’ordine, abbinamento per abbinamento.

Domande frequenti

Che cos’è il TwinFelt?

È un feltro accoppiato bicolore: due strati di colore diverso laminati insieme a formare un unico pezzo. DeFelt lo descrive come la tecnologia che permette di rivestire il feltro con un secondo materiale, e chiama le doghe double-layer PET felt laminated slats. Il catalogo non dice di che materiale sia il secondo strato. Il sistema di binari, connettori e sospensione resta quello del Wide standard.

Quali abbinamenti di colore sono disponibili?

Tre: DF04-TF31, DF06-TF34 e DF71-TF33. Il codice DF è un colore della cartella feltri DeFelt — DF-04 Dark Jute, DF-06 Zara Beige, DF-71 Matte Green — mentre per i codici TF il produttore non pubblica né il nome commerciale né un riferimento colore, e non dichiara quale dei due strati resti in vista sulla faccia larga della doga. Per una scelta vincolante serve la tessera fisica: chiedicela prima dell’ordine.

Il Twin Felt cambia l’assorbimento acustico rispetto al feltro normale?

DeFelt non pubblica dati separati per la versione TwinFelt: i valori dichiarati e i grafici del catalogo si riferiscono al feltro PET da 9 mm e 1900 g/m². Non affermiamo né che l’accoppiamento non incida né che incida, perché il produttore non lo scrive. Se il progetto ha un requisito acustico da rispettare a capitolato, chiedicelo e giriamo la domanda a DeFelt.

Quanti moduli servono per una sala riunioni o per un open space?

Non esiste un numero valido per tutti: dipende dal volume del locale, dall’altezza del soffitto, dai materiali già presenti (vetro, cartongesso, moquette, arredi) e dal risultato che vuoi ottenere. L’unico dato certo di partenza è che ogni modulo copre 1,44 m² di soffitto. Il resto è un calcolo sull’ambiente reale: mandaci misure e destinazione d’uso e lo facciamo noi, gratuitamente, prima dell’ordine.

Assorbono anche le basse frequenze?

Dipende dallo spazio d’aria che lasci fra baffle e soffitto. Con il feltro PET da 9 mm (1900 g/m²) il produttore descrive due situazioni: montaggio diretto senza intercapedine, con assorbimento elevato alle medie e alte frequenze e prestazione limitata alle basse; sospensione con plenum d’aria di 60-200 mm, con assorbimento sensibilmente migliore alle basse e medie frequenze e prestazione elevata nella gamma della voce (500-2000 Hz). Nella stessa condizione il produttore indica un NRC stimato fino a 0,90-0,95, corrispondente alla classe A (αw ≥ 0,90), precisando che i valori derivano da prove e calcoli interni e che la prova ufficiale secondo EN ISO 354, con classificazione EN ISO 11654, è in preparazione.

Quanto spazio devo lasciare tra il baffle e il soffitto?

Il produttore indica come riferimento un plenum d’aria di 60-200 mm: è la condizione a cui si riferiscono i dati di assorbimento dichiarati. Il sistema FeltLock consente di regolare l’altezza facendo scorrere il cavo nel morsetto, quindi la quota si aggiusta in opera.

Si montano su un soffitto in cartongesso?

La procedura del produttore prevede foratura del soffitto, tasselli e bulloni a espansione: il fissaggio va dimensionato sul supporto reale. DeFelt non dichiara il peso del modulo né specifica i tasselli per i diversi tipi di soffitto. Su lastre in cartongesso occorre ancorare alla struttura portante o usare fissaggi adatti al tipo di lastra. Attenzione anche a un punto aperto: sull’interasse dei punti di fissaggio del Wide il catalogo indica 1020 x 1050 mm e la guida di installazione 520 x 1050 mm. Scrivici com’è fatto il tuo soffitto e facciamo confermare la quota giusta prima che tu fori.

Sono ignifughi?

Il produttore dichiara la classificazione di reazione al fuoco secondo PN-EN 13501-1:2019-02: pannelli FR in classe B-s1, d0 e pannelli non FR in classe C-s2, d0. Tutte le varianti a listino di questo modello hanno codice articolo con suffisso FR. La classificazione è riferita al feltro PET: su un laminato a due strati va chiesta conferma scritta. Verifica sempre quale classe richiede il capitolato del tuo progetto e chiedici la dichiarazione del produttore prima dell’ordine.

Si possono unire più moduli fra loro?

Sì. Nel set sono compresi 16 connettori per binari e 16 connettori per doghe, che permettono di estendere la griglia con moduli aggiuntivi formando una struttura sospesa continua e di tenere le doghe allineate su una linea retta da un modulo all’altro. La guida di installazione prevede l’unione sia in asse X sia in asse Z.

Cosa trovo nella confezione?

8 doghe acustiche in feltro accoppiato, 4 binari di montaggio, 16 connettori per binari, 16 connettori per doghe, 16 tappi terminali, 4 sospensioni FeltLock nichelate (DF-XR142-9-N-SK) e la guida di montaggio. Gli attrezzi restano a carico tuo: il produttore indica cacciavite, trapano, tronchese e strumenti di misura. Per il fissaggio a soffitto verifica che i tasselli previsti siano adatti al tuo supporto.
