Baffle Acustico EasySnap High con Design Textures

EasySnap High con Design Textures è la versione a stampa decorativa del baffle acustico a soffitto EasySnap High: stesso modulo da 1200 x 600 mm alto 135 mm, stesse lamelle in feltro PET da 9 mm alte 95 mm e larghe 50 mm distanziate di 25 mm, ma con superficie stampata. Le 24 fantasie a listino comprendono 12 decori effetto legno della serie WoodEcho, 8 decori effetto pietra e cemento della serie ArchiCalm, il marmo Carrara della serie AcousticMarble e 3 tinte piatte stampate della serie DecoTones. È la scelta di chi deve trattare il riverbero di un open space, di una sala riunioni, di un ristorante o di una hall e vuole un soffitto con una materia riconoscibile — legno, pietra, cemento, marmo — invece di una tinta unita.

• Fonoassorbente in feltro PET
• Reazione al fuoco B-s1, d0
• Feltro PET riciclato e riciclabile
• VOC free
• Non ostruisce impianti e ventilazione
• Elemento decorativo a soffitto

Realizzazioni

Nelle immagini: aree lounge e attesa, uffici open space, sale riunioni, caffetterie e ristoranti, biblioteche e sale studio, hall direzionali e showroom, con i dettagli del profilo delle doghe e del sistema di sospensione.

Informazioni generali

Anche in versione stampata il prodotto resta un baffle sospeso modulare da 120 x 60 cm: si compongono fasce, isole o griglie estese, con la stessa geometria della versione tinta unita. Il produttore indica come campi d’impiego uffici e open space, sale conferenze, spazi per la formazione, ristorazione e hotel, retail ed edifici pubblici. Della finitura effetto legno il produttore scrive che unisce la prestazione acustica all’aspetto naturale del legno, con una venatura realistica che si accorda sia agli interni moderni sia a quelli classici.

Il supporto è feltro 100% PET ottenuto da bottiglie di plastica riciclate, lo stesso della versione tinta unita. Il feltro PET è riciclabile e il produttore lo dichiara VOC free, sulla base di un’analisi US EPA 5021A:2003 eseguita in HS-GS-MS. Come sottolinea il produttore, si interviene sul soffitto senza modificare arredi o pavimenti esistenti.

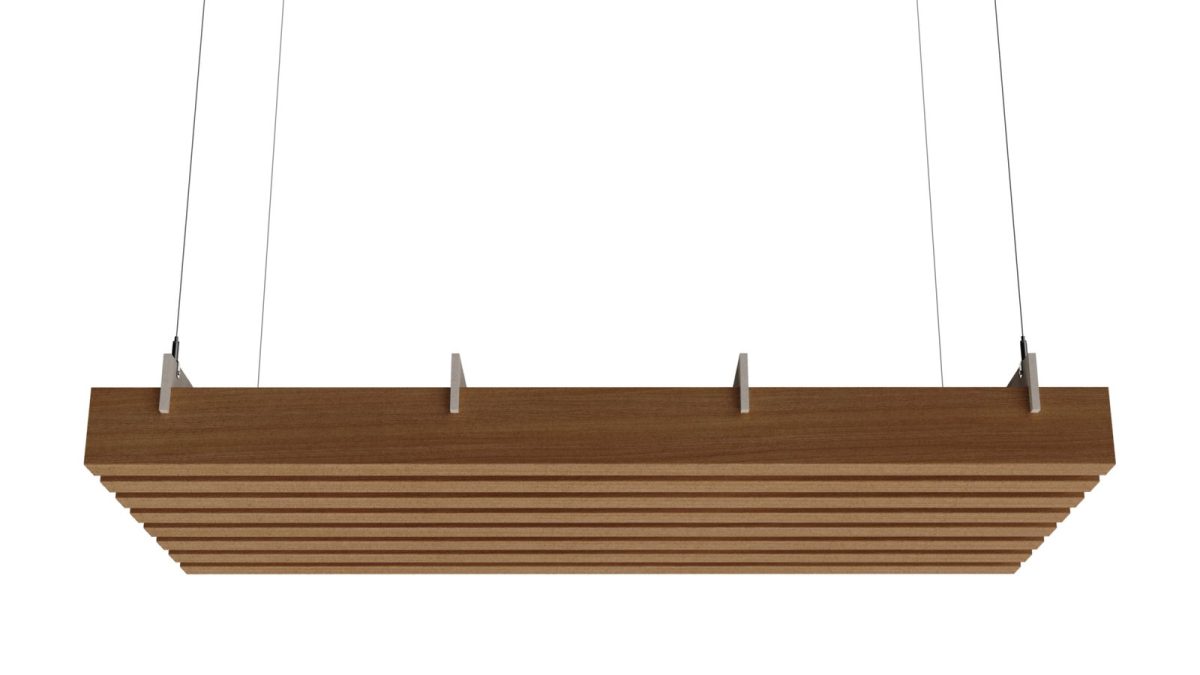

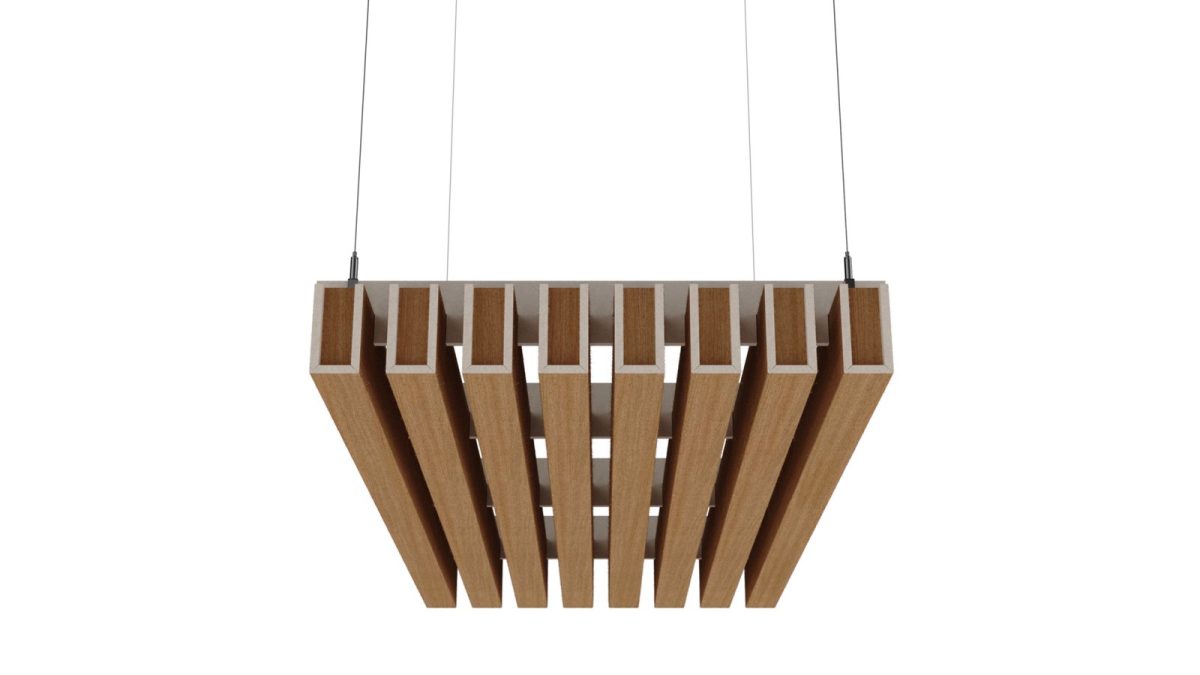

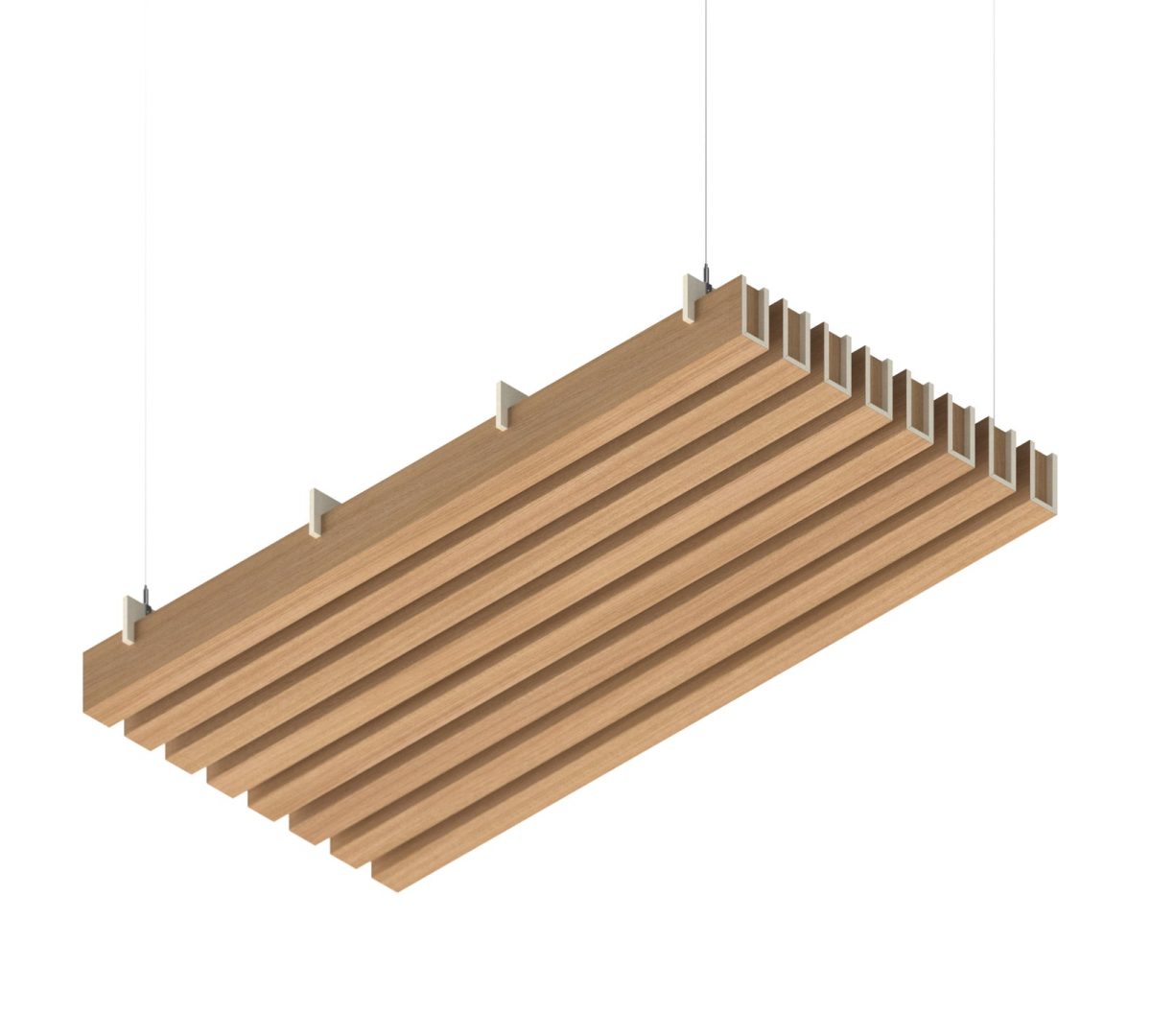

Come è fatto un modulo

Ogni modulo è un telaio di binari di montaggio su cui si innestano le lamelle acustiche in feltro PET da 9 mm. Le lamelle sono lunghe 1200 mm, alte 95 mm e larghe 50 mm, con 25 mm di spazio libero tra una lamella e l’altra; il catalogo del produttore indica 8 lamelle acustiche e 4 binari per modulo. L’insieme forma un rettangolo di 1200 x 600 mm alto 135 mm, che copre 0,72 m² di soffitto. La data sheet del produttore indica per il modello High punti di fissaggio a soffitto su un rettangolo di 520 x 1050 mm.

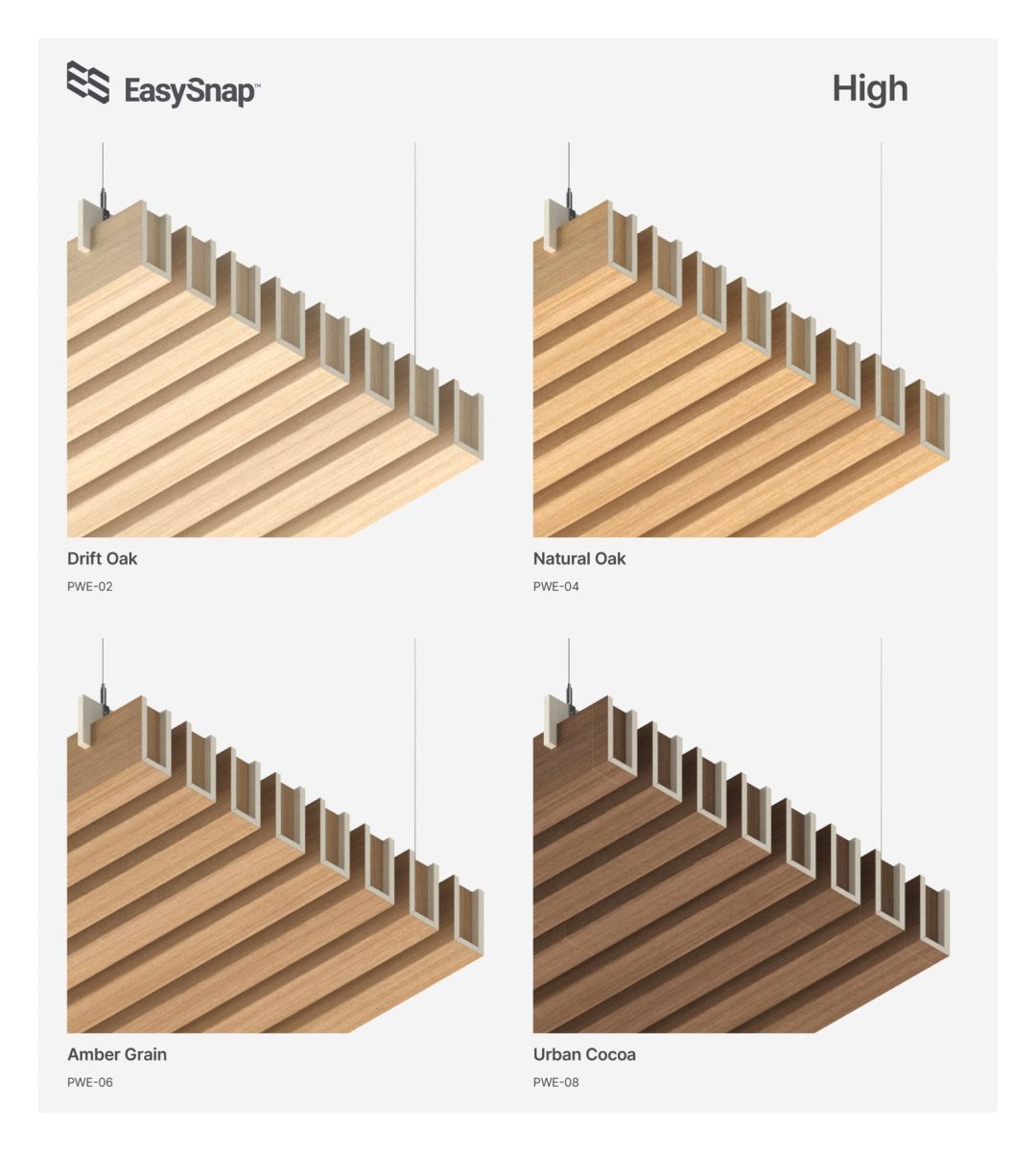

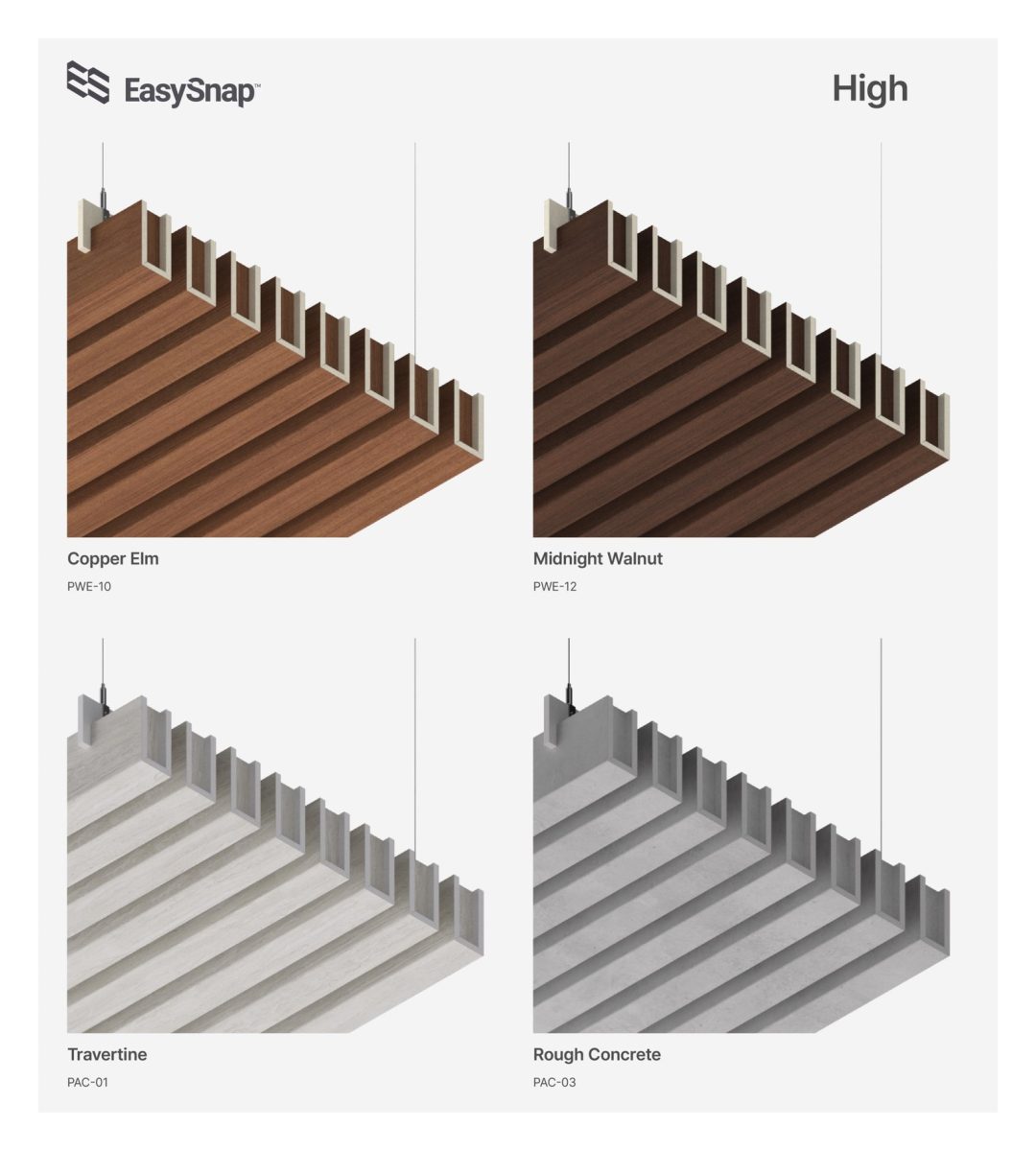

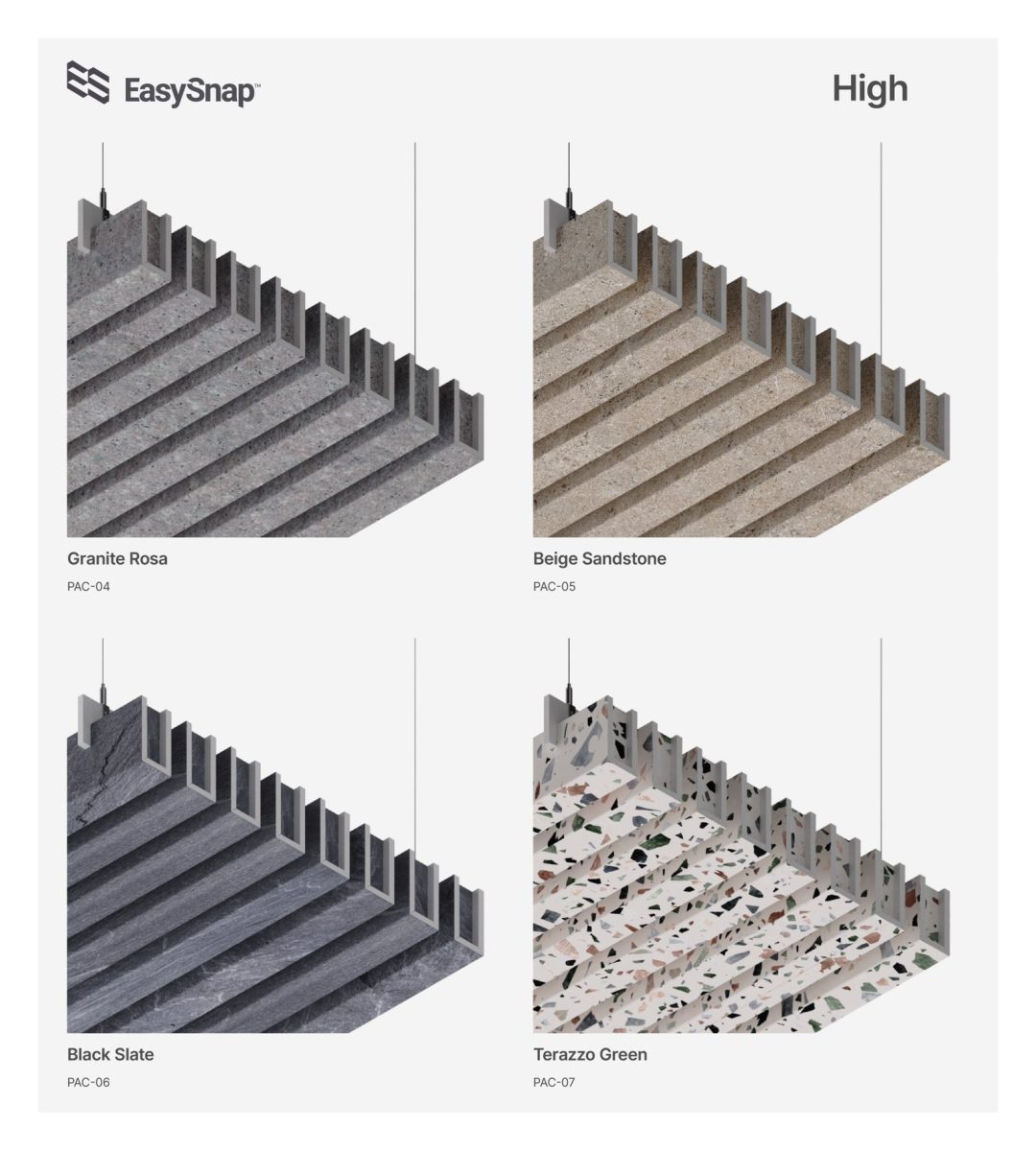

Le 24 fantasie stampate

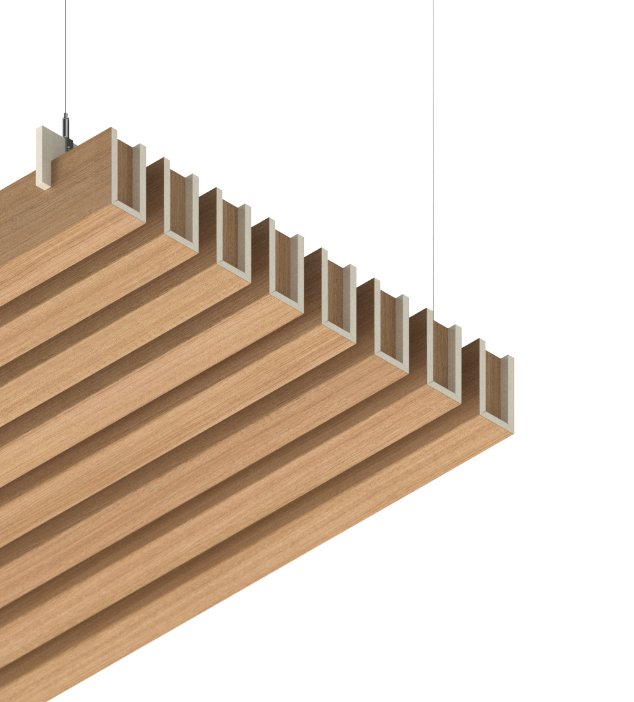

Le stampe sono organizzate in quattro serie. WoodEcho, effetto legno, 12 decori: Nordic Blonde PWE-01, Drift Oak PWE-02, Nordic Maple PWE-03, Natural Oak PWE-04, Sahara Oak PWE-05, Amber Grain PWE-06, Golden Harvest PWE-07, Urban Cocoa PWE-08, Tabacco Essence PWE-09, Copper Elm PWE-10, Cognac Oak PWE-11, Midnight Walnut PWE-12. ArchiCalm, effetto pietra e cemento, 8 decori: Travertine PAC-01, Concrete Smooth PAC-02, Concrete Rough PAC-03, Granite Rosa PAC-04, Beige Sandstone PAC-05, Black Slate PAC-06, Terrazzo Green PAC-07, Terrazzo Purple PAC-08. AcousticMarble, effetto marmo: Carrara, siglato PAM-01 tra le opzioni ordinabili e PAM-08 nella cartella del catalogo. DecoTones, tinte piatte stampate, 3 decori: Blueish Plain PDT-01, Honey Plain PDT-02, Gray Plain PDT-03. Secondo i codici articolo la stampa WoodEcho è applicata su feltro base DF-03 Coconut White, mentre ArchiCalm, AcousticMarble e DecoTones sono su feltro base DF-01 Common White.

Il sistema di sospensione FeltLock

La sospensione FeltLock è inclusa nella confezione in finitura nichelata (4 pezzi, codice DF-XR142-9-N-SK) ed è composta da attacco a soffitto, cavo d’acciaio e morsetto di regolazione. L’altezza si regola facendo scorrere il cavo nel morsetto, senza attrezzi. Il produttore indica la nichelatura come finitura base inclusa in ogni sistema FeltLock ed elenca anche le finiture bianca, grigia e nera, da concordare con il proprio referente commerciale.

Modularità e continuità della stampa

Nel set sono compresi i connettori per binari, i connettori per lamelle e i tappi terminali. I connettori per binari permettono di unire più moduli in una struttura sospesa continua e il produttore li descrive come realizzati nello stesso materiale dei binari, quindi quasi invisibili; i connettori per lamelle allineano le lamelle di moduli adiacenti sulla stessa retta, ed è proprio questo allineamento che tiene ordinato il disegno della stampa da un modulo al successivo. Nella guida di installazione il modello High compare tra quelli che si uniscono in asse X, non tra quelli elencati per l’asse Z. Su richiesta il produttore fornisce layout, spaziature, configurazioni di soffitto, colori e soluzioni di progetto personalizzate, oltre a misure fuori standard.

Prestazioni acustiche

Il produttore lega la prestazione allo spazio d’aria lasciato tra baffle e soffitto. Con feltro PET da 9 mm e 1900 g/m² descrive due condizioni: montaggio diretto, senza intercapedine d’aria, con assorbimento elevato alle medie e alte frequenze e prestazione limitata alle basse; sospensione con plenum d’aria di 60-200 mm, con assorbimento sensibilmente migliore alle basse e medie frequenze e prestazione elevata nella gamma della voce, 500-2000 Hz. Nella stessa condizione di plenum 60-200 mm il produttore indica che il sistema può raggiungere un NRC stimato fino a 0,90-0,95, corrispondente alla classe A (αw ≥ 0,90), a seconda della configurazione e del set-up di prova. Il produttore precisa che si tratta di valori ricavati da prove e calcoli interni e che la prova ufficiale secondo EN ISO 354, con classificazione secondo EN ISO 11654, è in preparazione. DeFelt non pubblica dati acustici distinti per la versione stampata rispetto a quella tinta unita.

Dati tecnici

Dimensioni del modulo	1200 x 600 x 135 mm (120 x 60 cm, altezza 13,5 cm)
Copertura per confezione	0,72 m² (un modulo)
Ingombro dei punti di fissaggio a soffitto	520 x 1050 mm (data sheet del produttore)
Lamelle acustiche	lunghezza 1200 mm, altezza 95 mm, larghezza 50 mm
Spazio tra le lamelle	25 mm
Lamelle per modulo	8 lamelle e 4 binari, secondo il catalogo del produttore
Spessore del feltro	9 mm
Grammatura del feltro	1900 g/m²
Materiale	Feltro 100% PET, ottenuto da bottiglie di plastica riciclate, con stampa decorativa
Finitura	24 fantasie stampate: WoodEcho effetto legno PWE-01…PWE-12 (12), ArchiCalm effetto pietra e cemento PAC-01…PAC-08 (8), AcousticMarble Carrara PAM-01 (1), DecoTones tinte piatte PDT-01…PDT-03 (3)
Feltro base della stampa	DF-03 Coconut White per la serie WoodEcho; DF-01 Common White per ArchiCalm, AcousticMarble e DecoTones (secondo i codici articolo)
Reazione al fuoco	Il produttore dichiara, secondo PN-EN 13501-1:2019-02, classe B-s1, d0 per i pannelli FR e classe C-s2, d0 per i pannelli non FR. Le varianti a listino di questo modello hanno codice articolo con suffisso FR.
Prestazioni acustiche	Con un plenum d’aria di 60-200 mm tra baffle e soffitto, il produttore indica che il sistema può raggiungere un NRC stimato fino a 0,90-0,95, corrispondente alla classe A (αw ≥ 0,90), a seconda della configurazione e del set-up di prova. Il produttore precisa che i valori derivano da prove e calcoli interni e che la prova ufficiale secondo EN ISO 354, con classificazione secondo EN ISO 11654, è in preparazione. Non sono pubblicati dati distinti per la versione stampata.
Contenuto della confezione	Lamelle acustiche e binari di montaggio, connettori per binari, connettori per lamelle, tappi terminali, sistema di sospensione FeltLock nichelato (4 pezzi, DF-XR142-9-N-SK), guida di montaggio
Sistema di sospensione	FeltLock: attacco a soffitto, cavo d’acciaio, morsetto con regolazione dell’altezza senza attrezzi. Finitura base nichelata; bianco, grigio e nero indicati dal produttore tra le finiture disponibili
Emissioni VOC	Analisi US EPA 5021A:2003 eseguita in HS-GS-MS: CAS 75-25-2 VOC 0,0001%; CAS 110-54-3 VOC 0,0005%; CAS 71-43-2 VOC 0,0005%
Formati standard del sistema EasySnap	120×120 cm, 60×120 cm, 60×60 cm; misure personalizzate su richiesta. Questa scheda riguarda il modulo 120×60 cm
Origine	Prodotto in Europa (DeFelt sp. z o.o., Wrocław, Polonia)
Garanzia	2 anni, dichiarata dal produttore

Il produttore avverte che il feltro PET ha un dritto e un rovescio e che può presentare differenze di tonalità a seconda della direzione di posa e del lotto di produzione, e raccomanda di orientare tutti i pezzi nella stessa direzione. Sulle fantasie stampate, e in particolare sugli effetti legno, è l’accortezza che tiene coerente il disegno su tutta l’installazione.

Installazione

Assemblaggio del modulo

1. Apri la confezione e verifica la completezza del set. Prepara il piano di lavoro e gli attrezzi.
2. Estrai le lamelle e piegale nel punto di cerniera. Togli gli inserti di sicurezza dai fori e smaltiscili nella raccolta differenziata.
3. Prima di innestarle, ordina le lamelle mantenendo lo stesso verso della stampa: è la condizione per avere un disegno coerente a soffitto, a maggior ragione sui decori effetto legno.
4. Innesta le lamelle nei binari di montaggio: comprimi la lamella nel punto in cui deve entrare nella feritoia del binario e ripeti per ogni lamella.
5. Chiudi le estremità delle lamelle con i tappi terminali forniti nel set.
6. Se hai in programma di unire più moduli in una sezione più grande, togli i tappi dalle estremità dei binari per fare spazio ai connettori.
7. Monta il sistema di sospensione FeltLock: infila la staffa sul binario di montaggio, poi inserisci e serra il bullone.

Sospensione a soffitto

1. Segna i punti di installazione sul soffitto. Per il modello High la data sheet del produttore indica punti di fissaggio su un rettangolo di 520 x 1050 mm; usa la data sheet per le distanze previste dal pattern scelto. Fora, inserisci i tasselli e fissa gli attacchi a soffitto con i bulloni a espansione.
2. Inserisci il cavo d’acciaio nel morsetto e collegalo all’attacco a soffitto. Verifica che il cavo sia bloccato saldamente.
3. Solleva il baffle, fai passare i cavi d’acciaio negli elementi di aggancio del modulo e regola l’altezza facendo scorrere il cavo nel morsetto fino alla posizione desiderata. Metti in bolla e taglia il cavo in eccesso.

Il montaggio si esegue in quota e con attrezzi da foratura: lavora in sicurezza e sempre in due, come raccomanda il produttore. Servono trapano, cacciavite, tronchese e strumenti di misura.

Perché acquistarlo da MasAcoustics

Consulenza acustica gratuita. Prima di ordinare puoi mandarci pianta, altezze, destinazione d’uso e materiali dell’ambiente: valutiamo insieme se i baffle sono la risposta giusta al tuo problema, e in quale quantità.

Assistenza sulla configurazione. Numero di moduli, passo della griglia, orientamento delle lamelle e del disegno stampato, altezza di sospensione, scelta della fantasia fra le 24 disponibili: sono decisioni che cambiano il risultato acustico e l’aspetto del soffitto. Ti aiutiamo a chiuderle prima dell’ordine, non dopo.

Spedizione in tutta Italia. Ti confermiamo disponibilità e tempi di consegna al momento dell’ordine, fantasia per fantasia.

Esperienza dal 2005. MasAcoustics lavora sull’acustica degli ambienti dal 2005, su progetti che vanno dallo studio di registrazione all’ufficio open space.

Domande frequenti

Che cos’è un baffle acustico?

È un elemento fonoassorbente sospeso al soffitto e staccato da esso, quindi esposto all’aria su entrambi i lati. EasySnap è un sistema di baffle in feltro PET pensato per soffitti sospesi: secondo il produttore migliora l’assorbimento acustico e allo stesso tempo diventa un elemento architettonico del soffitto.

Che differenza c’è tra la versione con Design Textures e quella tinta unita?

Cambia solo la finitura della superficie: qui il feltro PET è stampato con una delle 24 fantasie a listino, mentre la versione base è in feltro tinta unita. Dimensioni del modulo, geometria delle lamelle, contenuto del set e sistema di sospensione sono gli stessi. DeFelt non pubblica dati acustici distinti per le due versioni.

Quali fantasie sono disponibili? Quante sono effetto legno?

Le fantasie a listino sono 24, divise in quattro serie: WoodEcho effetto legno con 12 decori (da Nordic Blonde PWE-01 a Midnight Walnut PWE-12), ArchiCalm effetto pietra e cemento con 8 decori (PAC-01…PAC-08, dal Travertine al Terrazzo Purple), AcousticMarble con il marmo Carrara e DecoTones con 3 tinte piatte stampate (Blueish Plain PDT-01, Honey Plain PDT-02, Gray Plain PDT-03). Dodici fantasie su ventiquattro sono quindi effetto legno.

Quanti moduli servono per una sala riunioni o per un open space?

Non c’è un numero valido per tutti: dipende dal volume del locale, dall’altezza, dai materiali già presenti (vetro, cartongesso, moquette) e dal risultato che vuoi ottenere. L’unico dato certo di partenza è che ogni modulo EasySnap High copre 0,72 m² di soffitto. Per il resto serve un calcolo sull’ambiente reale: mandaci le misure e la destinazione d’uso e lo facciamo noi, gratuitamente, prima dell’ordine.

Assorbono anche le basse frequenze?

Dipende dallo spazio d’aria che lasci tra il baffle e il soffitto. Con feltro PET da 9 mm (1900 g/m²) il produttore descrive due situazioni: montaggio diretto senza intercapedine d’aria, con assorbimento elevato alle medie e alte frequenze e prestazione limitata alle basse; sospensione con plenum d’aria di 60-200 mm, con assorbimento sensibilmente migliore alle basse e medie frequenze e prestazione elevata nella gamma della voce (500-2000 Hz). Nella stessa condizione il produttore indica che il sistema può raggiungere un NRC stimato fino a 0,90-0,95, corrispondente alla classe A (αw ≥ 0,90), precisando che i valori derivano da prove e calcoli interni e che la prova ufficiale secondo EN ISO 354, con classificazione secondo EN ISO 11654, è in preparazione.

Quanto spazio devo lasciare tra il baffle e il soffitto?

Il produttore indica come riferimento un plenum d’aria di 60-200 mm: è la condizione a cui si riferiscono i dati di assorbimento dichiarati. Il sistema FeltLock consente di regolare l’altezza facendo scorrere il cavo nel morsetto, quindi la quota si aggiusta in opera.

Si possono montare su un soffitto in cartongesso?

La procedura del produttore prevede foratura del soffitto, tasselli e bulloni a espansione: il fissaggio va quindi dimensionato sul supporto reale. Il produttore non dichiara il peso del modulo né specifica i tasselli per i diversi tipi di soffitto. Su lastre in cartongesso serve ancorare alla struttura portante o usare fissaggi adatti al tipo di lastra. Se ci scrivi com’è fatto il tuo soffitto ti diciamo come procedere.

La venatura del legno prosegue da un modulo all’altro?

Dipende da come monti le lamelle. Il produttore raccomanda di orientare tutti i pezzi nella stessa direzione, perché il feltro PET ha un dritto e un rovescio e può mostrare differenze di tono in base alla direzione di posa; nel set ci sono anche i connettori per lamelle, che allineano le lamelle di moduli adiacenti sulla stessa retta. È il passaggio da curare in fase di assemblaggio, soprattutto su installazioni estese. DeFelt non dichiara una continuità di disegno garantita fra moduli.

Su che feltro è stampata la fantasia?

Secondo i codici articolo del produttore la serie WoodEcho è stampata su feltro base DF-03 Coconut White, mentre ArchiCalm, AcousticMarble e DecoTones sono su feltro base DF-01 Common White. È un dato che leggiamo dai codici, non scritto in chiaro nella scheda: se il capitolato lo richiede lo facciamo confermare dal produttore.

Sono ignifughi?

Il produttore dichiara la classificazione di reazione al fuoco secondo PN-EN 13501-1:2019-02: pannelli FR in classe B-s1, d0 e pannelli non FR in classe C-s2, d0. Le varianti a listino di questo modello hanno codice articolo con suffisso FR. Verifica sempre quale classe richiede il capitolato del tuo progetto e chiedici la dichiarazione del produttore prima dell’ordine.

Di che materiale sono fatti? Sono riciclabili?

Feltro 100% PET ottenuto da bottiglie di plastica riciclate, con stampa decorativa sulla superficie. Il materiale è riciclabile e il produttore lo dichiara VOC free, sulla base di un’analisi US EPA 5021A:2003 eseguita in HS-GS-MS.

Cosa trovo nella confezione? Serve comprare altro per montarli?

La confezione contiene le lamelle acustiche con i binari di montaggio, i connettori per binari e per lamelle, i tappi terminali e il sistema di sospensione FeltLock in finitura nichelata (4 pezzi, DF-XR142-9-N-SK). Gli attrezzi restano a carico tuo: trapano, cacciavite, tronchese e strumenti di misura. Per il fissaggio a soffitto verifica che i tasselli siano adatti al tuo tipo di supporto.

Si può stampare una grafica personalizzata?

Il produttore dichiara disponibili su richiesta layout, spaziature, configurazioni di soffitto, colori e soluzioni di progetto personalizzate, oltre alle misure fuori standard. Per una stampa su file tuo si passa dal servizio custom: scrivici prima di preparare il file, così ti diciamo requisiti e tempi.
